| Tempat asal | Jepang |
| Nama merek | FANUC |
| Sertifikasi | CE ROHS |
| Nomor model | A16B-2200-0950 |

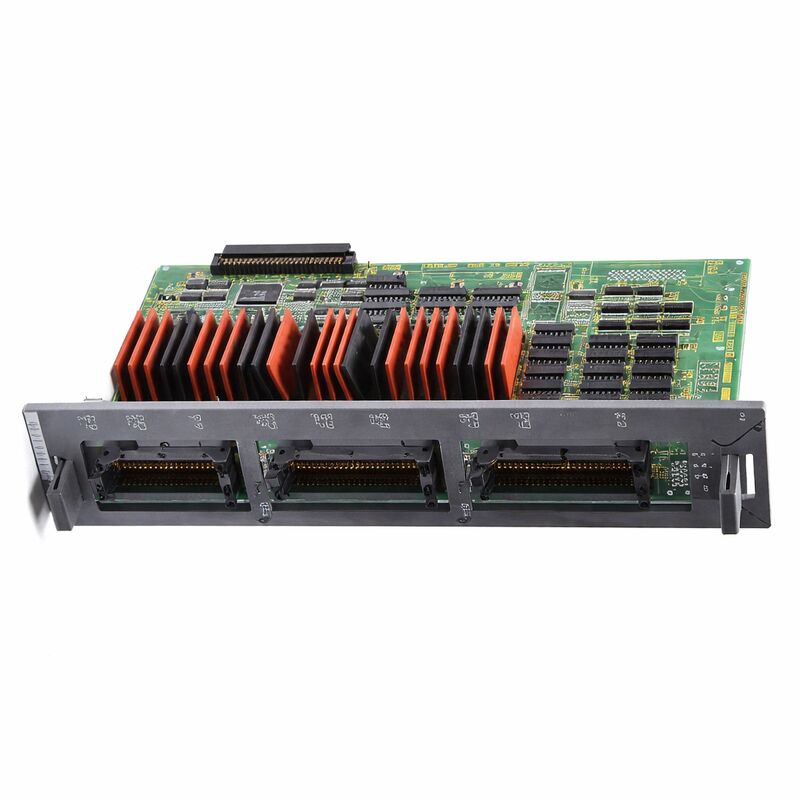

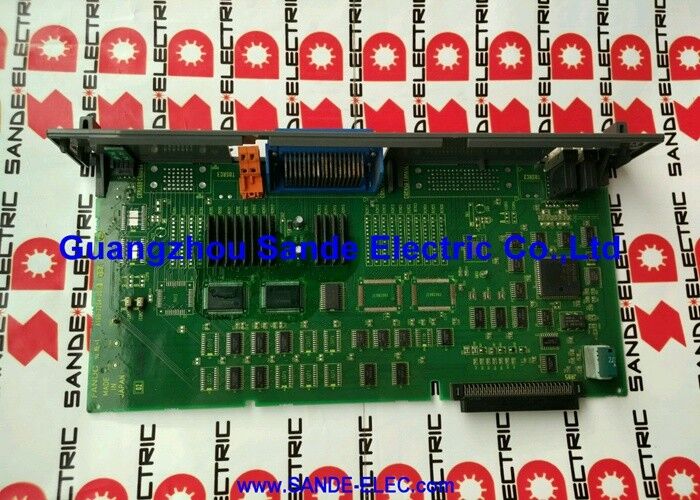

Nomor Suku Cadang: A16B-2200-0950
Produsen: FANUC Corporation (Jepang)
Jenis Produk: Papan I/O Mesin dengan Hi-Speed Skip (Tipe Sink)
Seri Papan: A16B-2200
Konfigurasi I/O: 104 Input Digital (DI) / 80 Output Digital (DO)
Jenis Output: Sink (NPN, penenggelaman arus)
Hi-Speed Skip: Termasuk
Sistem yang Kompatibel: FANUC Seri 16-B, F16M, F16T (F16B)
Pendamping yang Diperlukan: A20B-9001-0480 (dijual terpisah)
Status: Dihentikan oleh Produsen
A16B-2200-0950 adalah papan I/O mesin untuk CNC Seri 16-B FANUC, menyediakan 104 input digital dan 80 output digital dalam konfigurasi tipe sink — dan yang terpenting, menambahkan fungsi lompatan berkecepatan tinggi yang membedakannya dari varian -0955 dengan kapasitas I/O yang sama.
Penyertaan sirkuit lompatan berkecepatan tinggi menjadikannya papan yang diperlukan untuk instalasi Seri 16-B di mana pengukuran probe di mesin, pengukuran panjang alat, atau siklus kompensasi yang bergantung pada sinyal lompatan merupakan bagian dari proses pemesinan.
Perhatikan bahwa A16B-2200-0950 tidak menyertakan modul pendamping A20B-9001-0480, yang diperlukan untuk fungsionalitas penuh. Modul pendamping ini harus diperoleh secara terpisah.
Instalasi yang membutuhkan papan pengganti tanpa memperoleh modul pendamping baru sering kali dapat menggunakan kembali A20B-9001-0480 yang ada dari mesin yang sedang diperbaiki, asalkan modul tersebut dipastikan berfungsi.
Papan ini mencakup rentang I/O mesin penuh yang dibutuhkan oleh pusat pemesinan yang dikontrol Seri 16-B: setiap sakelar batas, sensor kedekatan, konfirmasi pintu tertutup, dan input pemilihan mode melewati 104 saluran inputnya.
Setiap relai, solenoid, indikator, dan output perangkat tambahan menggerakkan 80 saluran outputnya.
Dan untuk mesin yang dilengkapi dengan sistem probe, input lompatan berkecepatan tinggi menyediakan antarmuka yang tepat dan kritis waktu antara sinyal pemicu probe dan mekanisme penguncian posisi CNC.
| Parameter | Nilai |
|---|---|
| Nomor Suku Cadang | A16B-2200-0950 |
| Produsen | FANUC Corporation |
| Jenis Produk | Papan I/O Mesin (Sink, dengan Hi-Speed Skip) |
| Seri Papan | A16B-2200 |
| Input Digital (DI) | 104 |
| Output Digital (DO) | 80 |
| Jenis Output | Sink (NPN / penenggelaman arus) |
| Hi-Speed Skip | Termasuk |
| Pendamping yang Diperlukan | A20B-9001-0480 (tidak termasuk) |
| Tegangan Lapangan | 24V DC |
| CNC yang Kompatibel | Seri 16-B, F16M, F16T (F16B) |
| Asal | Jepang |
| Suhu Operasi | 0 – 55°C |
| Status | Dihentikan oleh Produsen |
| Kondisi Tersedia | Baru (surplus) / Diperbaharui / Diperbaiki |
Input PMC biasa pada papan I/O FANUC memiliki latensi respons yang ditentukan oleh waktu siklus pemindaian I/O. PMC memindai alamat inputnya secara berkala — memeriksa status setiap input selama setiap lintasan pemindaian.
Ada penundaan antara saat input lapangan berubah status dan saat PMC pertama kali membaca perubahan tersebut.
Untuk sebagian besar fungsi mesin, penundaan ini tidak berarti: sakelar pintu tertutup, sensor posisi majalah alat, atau tombol mulai siklus semuanya dapat mentolerir waktu siklus pemindaian PMC tanpa efek yang terlihat pada operasi mesin.
Input lompatan berkecepatan tinggi secara arsitektur berbeda. Ketika sinyal diterima pada input lompatan berkecepatan tinggi, papan tidak menunggu siklus pemindaian PMC. Sebaliknya, papan segera menghasilkan interupsi perangkat keras ke CNC.
CNC menangkap (mengunci) posisi sumbu saat ini pada saat itu — sebelum perubahan sinyal bahkan sepenuhnya diproses oleh perangkat lunak. Hasilnya adalah pengukuran posisi yang mencerminkan di mana sumbu berada pada saat sinyal lompatan dipicu, bukan di mana mereka berada beberapa milidetik kemudian ketika perangkat lunak pertama kali membaca input.
Penangkapan posisi yang terkunci perangkat keras ini penting untuk akurasi probe.
Probe yang dipicu sentuhan bergerak pada laju umpan ke permukaan benda kerja memicu pada titik geometris tertentu di permukaan.
Input lompatan menangkap posisi sumbu pada saat pemicu tersebut.
CNC menggunakan posisi yang terkunci tersebut untuk menentukan koordinat titik kontak probe dengan presisi tinggi.
Jika respons tertunda oleh siklus pemindaian PMC penuh, sumbu akan bergerak selama penundaan, dan koordinat yang ditangkap akan secara sistematis bergeser dari titik kontak sebenarnya.
CNC Seri 16-B — dipasarkan dengan sebutan F16M dan F16T untuk aplikasi pusat pemesinan dan pusat pembubutan masing-masing — banyak digunakan dalam instalasi mesin perkakas presisi pada masanya.
Banyak dari mesin ini dilengkapi dengan sistem pengukuran di mesin: probe sentuh yang dipasang pada spindel untuk pengukuran benda kerja dan probe pengaturan alat untuk pengukuran panjang alat otomatis.
Sistem pengukuran ini umum dalam aplikasi kedirgantaraan, otomotif, dan cetakan-dan-dies presisi, di mana pengukuran dalam proses merupakan bagian dari strategi pemesinan daripada renungan.
Sirkuit lompatan berkecepatan tinggi A16B-2200-0950 memungkinkan siklus pengukuran ini.
Tanpa itu, probe akan memicu tetapi penangkapan posisi akan tidak tepat, membuat hasil pengukuran tidak dapat diandalkan.
Untuk mesin yang digunakan dalam manufaktur presisi di mana siklus probe sangat penting, papan pengganti harus menyertakan fungsi lompatan berkecepatan tinggi.
Mengganti A16B-2200-0950 dengan -0955 (yang tidak memiliki lompatan berkecepatan tinggi) akan menghilangkan kemampuan probe, bahkan jika fungsi I/O mesin lainnya berjalan normal.
Selain fungsi lompatan berkecepatan tinggi, kapasitas I/O 104/80 A16B-2200-0950 mendukung persyaratan I/O mesin penuh dari mesin yang dikontrol Seri 16-B. 104 input mengakomodasi perlengkapan sensor dan sakelar mesin yang lengkap.
80 output mencakup semua aktuator mesin yang dikontrol.
Penunjukan output tipe sink menentukan konvensi pengkabelan. Output sink menarik terminal output ke 0V saat aktif.
Perangkat lapangan terhubung dari rel suplai 24V ke terminal output, sehingga perangkat mengalirkan arus saat output aktif.
Pengkabelan mesin perkakas untuk mesin Seri 16-B yang menggunakan papan -0950 mengikuti konvensi ini di seluruh 80 saluran outputnya.
Setiap papan pengganti harus mempertahankan penunjukan tipe sink yang sama.
Q1: Siklus probe mesin menjadi tidak akurat. Pengukuran berulang dari fitur yang sama menunjukkan penyebaran yang berlebihan. Perangkat keras probe dan stylus diuji sebagai benar. Mungkinkah A16B-2200-0950 menjadi penyebabnya?
Peningkatan penyebaran dalam pengukuran probe tanpa kesalahan probe perangkat keras menunjukkan masalah dengan mekanisme penangkapan posisi.
Input lompatan berkecepatan tinggi harus memicu penangkapan posisi yang terkunci perangkat keras dalam mikrodetik setelah kontak probe.
Jika sirkuit input lompatan papan terdegradasi — peningkatan waktu respons, kebisingan pada input sinyal lompatan, atau kegagalan penangkapan yang terputus-putus — setiap siklus pengukuran menangkap posisi dengan latensi yang berbeda, menghasilkan penyebaran yang diamati.
Uji waktu respons sinyal lompatan jika peralatan pengukuran tersedia, atau ganti papan dengan yang setara yang terbukti berfungsi.
Q2: Apa yang terjadi jika papan pengganti tanpa lompatan berkecepatan tinggi (seperti -0955) dipasang di mesin yang membutuhkan A16B-2200-0950?
Papan non-lompatan akan melayani semua 104 input dan 80 output secara normal. Fungsi I/O mesin — sakelar batas, solenoid, indikator, pemilihan mode — semuanya akan berfungsi seperti sebelumnya. Namun, input lompatan berkecepatan tinggi tidak akan berfungsi.
Setiap siklus lompatan G31 atau makro pengukuran yang bergantung pada input lompatan berkecepatan tinggi akan menghasilkan hasil yang tidak dapat diandalkan, karena penangkapan posisi akan kembali ke waktu perangkat lunak dengan latensinya.
Untuk mesin yang menggunakan siklus probe dalam proses produksinya, ini adalah kehilangan fungsionalitas yang tidak dapat diterima.
Q3: Modul pendamping A20B-9001-0480 tidak lagi beroperasi tetapi papan A16B-2200-0950 sedang diganti. Haruskah modul pendamping juga diganti?
Jika A20B-9001-0480 yang ada berfungsi, biasanya dapat digunakan kembali dengan papan A16B-2200-0950 pengganti.
Modul pendamping menyediakan fungsi yang mendukung papan I/O utama, dan jika fungsi-fungsi tersebut berfungsi dengan benar sebelum kegagalan papan, modul itu sendiri kemungkinan tidak bermasalah.
Periksa modul secara visual dan periksa kontak konektornya sebelum memasangnya kembali dengan papan baru.
Q4: Bagaimana input lompatan berkecepatan tinggi terhubung secara fisik ke sistem probe?
Sinyal pemicu probe dari unit antarmuka probe mesin terhubung ke terminal input lompatan yang ditunjuk pada A16B-2200-0950.
Penunjukan terminal yang tepat dijelaskan dalam manual koneksi Seri 16-B.
Unit antarmuka probe mengubah sinyal kontak (atau pemicu optik/radio) listrik probe menjadi sinyal tingkat logika yang kompatibel dengan input lompatan.
Perisai dan perutean kabel sinyal lompatan yang benar penting — input lompatan sensitif, dan kebisingan pada sinyal dapat menyebabkan pemicuan dini.
Q5: A16B-2200-0950 telah dihentikan. Seberapa andal pasokan pasar sekunder untuk varian spesifik ini?
Platform Seri 16-B banyak dipasang dalam aplikasi pemesinan presisi, dan -0950 dengan lompatan berkecepatan tinggi adalah pilihan konfigurasi umum untuk mesin di industri di mana probe adalah standar.
Rantai pasokan pasar sekunder — papan surplus yang diuji, unit yang diperbaharui secara profesional, dan layanan perbaikan tingkat komponen — tetap aktif untuk varian ini.
Saat mencari, secara khusus konfirmasikan bahwa fungsi lompatan berkecepatan tinggi telah diuji sebagai bagian dari verifikasi fungsional papan.
Papan yang lulus pengujian I/O umum tetapi memiliki sirkuit lompatan yang terdegradasi akan tampak berfungsi sampai siklus probe mengungkapkan masalah.
