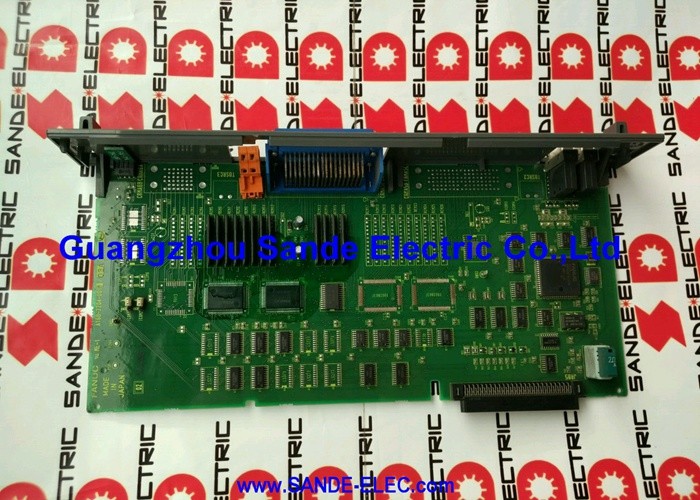

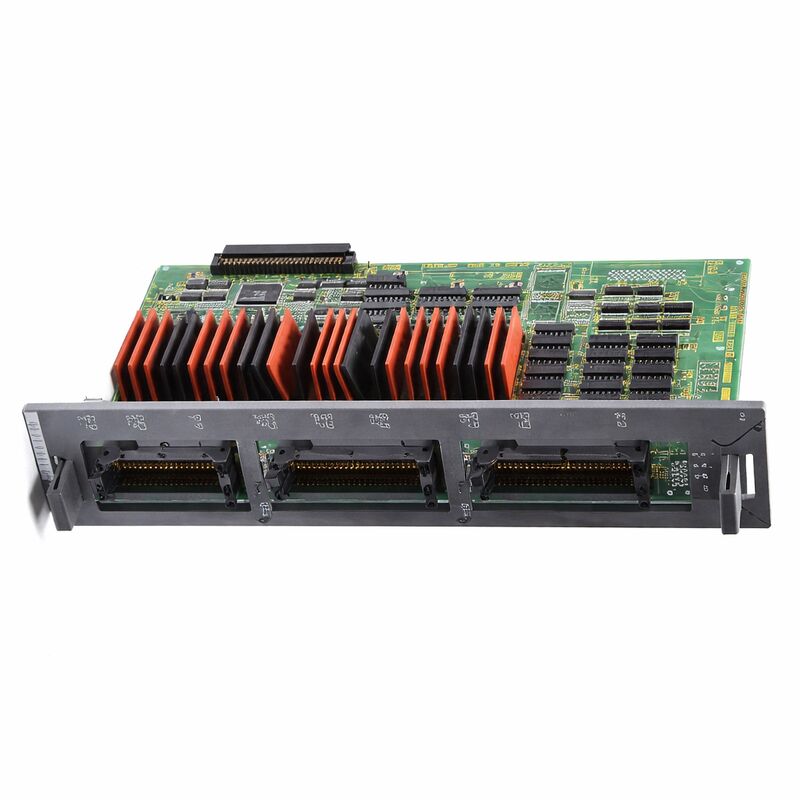

FANUC PC I/O BOARD A16B-2200-0955 A16B22000955 A16B-22OO-O955

FANUC A16B-2200-0955 | Tipe Sink 104/80 PCB I/O Tanpa Hi-Speed Skip — Seri CNC 16 / 18, Asal Jepang

Nomor Suku Cadang: A16B-2200-0955

Produsen: FANUC Corporation (Jepang)

Tipe Produk: PCB I/O Mesin (Tipe Sink)

Seri Papan: A16B-2200

Konfigurasi I/O: 104 Input Digital (DI) / 80 Output Digital (DO)

Tipe Output: Sink (NPN, penyerapan arus)

High-Speed Skip: Tidak termasuk

Sistem yang Kompatibel: FANUC Seri 16, 18 CNC

Gambaran Umum

A16B-2200-0955 adalah papan I/O mesin berkapasitas tinggi untuk pengontrol CNC Seri 16 dan 18 FANUC, menyediakan 104 input digital dan 80 output digital dalam konfigurasi output tipe sink tanpa fungsi high-speed skip.

Ini adalah antarmuka fisik antara logika PMC pengontrol CNC dan perangkat listrik mesin perkakas — setiap sensor, sakelar, dan aktuator yang digunakan oleh sistem otomatisasi mesin terhubung ke atau melalui papan ini.

Dibandingkan dengan A16B-2200-0956 (yang menyediakan 72 output digital), A16B-2200-0955 menambahkan 8 saluran output lagi, sehingga totalnya menjadi 80.

Kapasitas tambahan ini membuatnya lebih cocok untuk mesin dengan output yang lebih terkontrol — mesin di mana jumlah output 72 asli tidak mencukupi.

Lebih banyak koil relai, katup solenoid, lampu indikator, atau kontaktor motor bantu dapat ditampung dalam faktor bentuk papan yang sama.

104 saluran input dan 80 saluran output papan diatur dalam grup dan dipetakan ke rentang alamat I/O PMC tertentu.

Program tangga PMC membaca alamat input untuk mengetahui status mesin dan menulis alamat output untuk memerintahkan tindakan mesin.

Papan ini membuat alamat logis ini menjadi nyata: ketika alamat input membaca 1, itu berarti sensor atau sakelar lapangan yang sesuai telah mengaktifkan sinyalnya; ketika alamat output ditulis ke 1, transistor output yang sesuai menyala dan menggerakkan beban yang terhubung.

Spesifikasi Utama

104 Input — Cakupan Sensor Mesin

Mesin perkakas dengan otomatisasi penuh — perubahan alat otomatis, perubahan palet, penjepitan benda kerja, sistem pendingin, konveyor chip, pintu geser, dan beberapa interlock keselamatan — dapat dengan mudah mengumpulkan 80 atau lebih sinyal input diskrit yang perlu dipantau oleh PMC.

Sakelar batas mengonfirmasi posisi sumbu. Sakelar tekanan mengonfirmasi tekanan hidrolik. Sakelar buluh mengonfirmasi posisi majalah alat.

Sakelar pintu tertutup memberi makan rantai interlock keselamatan. Sensor jarak menghitung putaran puli atau mendeteksi keberadaan suku cadang.

Masing-masing adalah saluran input terpisah pada A16B-2200-0955.

104 input papan menyediakan kapasitas untuk tingkat kompleksitas mesin ini dengan ruang untuk ekspansi.

Input dikelompokkan untuk berbagi referensi 0V umum, yang menentukan bagaimana pengkabelan lapangan diatur.

Mempertahankan pengelompokan yang benar saat memasang kembali kabel atau mengganti papan sangat penting — mencampur referensi umum di seluruh grup input dapat menyebabkan cross-talk antar input dan pembacaan sinyal palsu.

80 Output — Kapasitas Aktuasi Mesin

80 saluran output pada A16B-2200-0955 menggerakkan aktuator mesin. Setiap output adalah sakelar transistor. Ketika PMC memerintahkannya untuk menyala, transistor menghantarkan dan melengkapi sirkuit melalui perangkat yang terhubung.

Kapasitas arus output menentukan apa yang dapat digerakkannya secara langsung.

Dalam arus output yang dinilai papan, perangkat dapat digerakkan secara langsung. Perangkat berarus lebih tinggi — solenoid besar, starter motor — memerlukan relai perantara yang dinilai untuk arus beban.

Perlindungan output penting dalam aplikasi lapangan. Beban induktif — katup solenoid, koil relai — menghasilkan lonjakan tegangan saat dimatikan.

Lonjakan ini dapat merusak transistor output jika tidak ditekan. Dioda flyback di seluruh beban induktif, yang terhubung sehingga hanya menghantarkan selama lonjakan, adalah praktik standar.

Mesin yang berulang kali merusak saluran output sering kali tidak memiliki perlindungan flyback yang memadai pada beban induktifnya.

Seri A16B-2200 — Lanskap Varian I/O

Seri A16B-2200 menawarkan papan I/O dalam beberapa konfigurasi untuk memenuhi persyaratan mesin yang berbeda.

Pembeda utama adalah jumlah output, tipe output (sink atau source), dan ada atau tidaknya fungsi high-speed skip.

-0955 menawarkan output sink dengan 80 DO, sementara -0956 di dekatnya menawarkan output sink dengan 72 DO. -0950 menambahkan high-speed skip ke konfigurasi sink 104/80.

-0986 adalah padanan tipe source dari -0956 (72 DO, tanpa skip).

Memahami matriks varian ini sangat penting saat mencari pengganti.

Hanya varian yang benar-benar tepat yang akan berfungsi dengan baik di mesin asli. Jumlah I/O harus cocok (jika tidak, beberapa fungsi mesin akan kehilangan koneksi PMC-nya), tipe output harus cocok (sink/source), dan fungsi skip harus cocok dengan persyaratan fungsional mesin.

FAQ

T1: Setelah periode pemeliharaan di mana mesin dimatikan selama dua minggu, beberapa saluran output yang sebelumnya berfungsi sekarang gagal mengaktifkan bebannya. PMC menunjukkan alamat yang diperintahkan ON. Apa yang terjadi?

Gangguan daya dua minggu biasanya tidak menyebabkan kerusakan papan dengan sendirinya.

Penyebab paling mungkin untuk output yang sebelumnya baik tetapi sekarang gagal adalah masalah mekanis pada pengkabelan lapangan — konektor yang longgar selama pekerjaan pemeliharaan, atau perangkat lapangan yang gagal secara independen.

Telusuri output yang tidak berfungsi kembali ke koneksi lapangannya. Periksa setiap koneksi dan perangkat lapangan itu sendiri.

Jika pengkabelan dan perangkat lapangan teruji baik dan PMC mengonfirmasi alamat diperintahkan ON, saluran output papan telah gagal — mungkin secara kebetulan selama periode pemeliharaan.

T2: Tangga PMC mesin baru-baru ini dimodifikasi untuk menggunakan beberapa alamat I/O yang sebelumnya tidak terpakai. Alamat baru tidak merespons. Semua I/O lainnya berfungsi normal. Apakah ini kesalahan papan?

Alamat yang baru ditetapkan yang tidak merespons lebih mungkin merupakan masalah parameter atau konfigurasi tangga daripada kesalahan papan.

Pengontrol CNC FANUC memerlukan alamat I/O untuk ditetapkan dan diaktifkan dalam parameter PMC sebelum menjadi fungsional.

Konfirmasikan parameter I/O PMC menyertakan alamat baru dan bahwa alamat tersebut dipetakan ke konektor fisik yang benar pada A16B-2200-0955.

Saluran I/O fisik papan sesuai dengan rentang alamat yang ditentukan parameter tertentu.

T3: Mesin menghasilkan alarm "DI/DO link error" secara intermiten. Ini muncul lebih sering selama siklus pemotongan berat daripada selama idle atau pemotongan ringan. Apa kemungkinan penyebabnya?

Kesalahan tautan I/O yang berkorelasi dengan pemotongan berat menunjukkan kebisingan listrik mengganggu komunikasi tautan I/O.

Selama pemotongan berat, arus motor, frekuensi switching drive, dan getaran mekanis semuanya meningkat.

Ini menghasilkan lebih banyak kebisingan listrik di kabinet mesin. Periksa kabel tautan I/O — perutean, pelindung, dan kontak konektornya.

Kabel yang berbagi saluran dengan kabel daya, atau pelindung yang tidak diarde dengan benar di kedua ujungnya, akan menangkap lebih banyak kebisingan selama siklus pemotongan daya tinggi.

T4: Satu grup penuh dari 16 atau 32 input ditampilkan sebagai aktif secara bersamaan terlepas dari keadaan perangkat lapangan. Grup input lainnya normal. Apa yang ditunjukkan pola ini?

Seluruh grup input yang terbaca aktif terlepas dari keadaan lapangan sangat menunjukkan bahwa referensi umum untuk grup tersebut telah korsleting ke tegangan positif di suatu tempat di pengkabelan lapangan. Input dalam grup berbagi referensi 0V umum.

Jika referensi umum tersebut terhubung ke 24V karena kesalahan pengkabelan, semua input dalam grup akan tampak aktif.

Lepaskan konektor lapangan untuk grup yang terpengaruh dan uji apakah masalahnya tetap ada — jika semua input dalam grup terbaca tidak aktif dengan lapangan terputus, kesalahan ada di pengkabelan lapangan, bukan di papan.

T5: Saat membandingkan A16B-2200-0955 dan A16B-2200-0956, -0955 memiliki 80 output versus 72. Apa implikasi praktisnya saat mengganti salah satunya dengan yang lain?

Jika papan asli memiliki 80 output dan diganti dengan papan 72 output, 8 output yang terhubung ke saluran 73–80 pada papan asli tidak akan memiliki output yang sesuai pada penggantinya.

Fungsi mesin tersebut akan dinonaktifkan secara permanen dan perangkat lapangannya akan tetap tidak tergerakkan.

Sebaliknya, jika yang asli memiliki 72 output dan pengganti dengan 80 output dipasang, 8 saluran tambahan tidak digunakan tetapi tidak menyebabkan kerugian.

Selalu cocokkan jumlah output papan asli secara tepat untuk menghindari hilangnya fungsi mesin.
