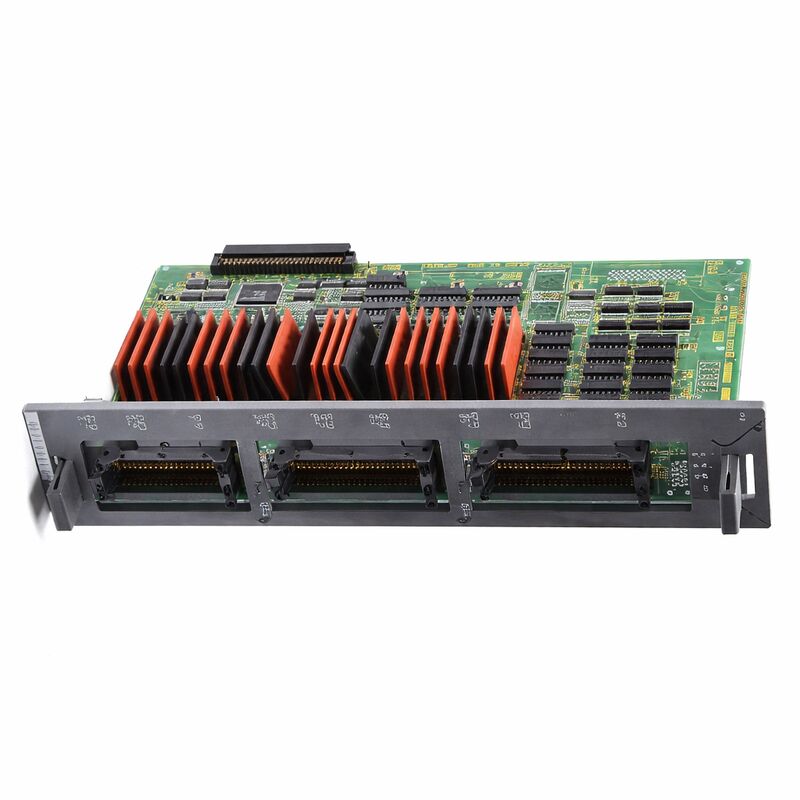

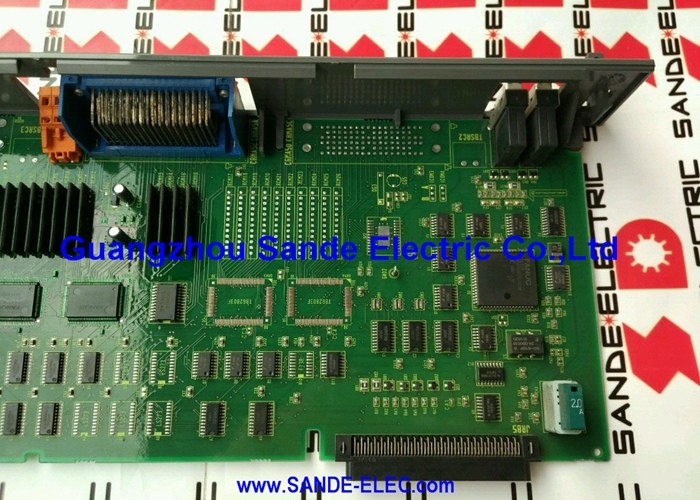

FANUC A16B-2200-0956 | Seri 16-A Papan I/O Mesin — 104 DI / 72 DO / Tipe Sink / Tanpa Lewati Kecepatan Tinggi

Nomor Suku Cadang: A16B-2200-0956

Produsen: FANUC Corporation (Jepang)

Tipe Produk: Papan I/O Mesin — Tipe Sink

Antarmuka Fisik Antara Logika PMC dan Perangkat Keras Mesin

A16B-2200-0956 adalah papan I/O mesin untuk FANUC Series 16-A CNC — papan yang menghubungkan program tangga PMC ke perangkat fisik mesin. Setiap sakelar batas, sensor kedekatan, dan sinyal tombol tekan yang dibaca PMC tiba melalui 104 input papan ini. Setiap kumparan relai, katup solenoid, lampu indikator, dan perintah kontaktor motor bantu yang dikirim PMC keluar melalui 72 outputnya. Jumlah 104/72 titik menangani mesin yang substansial dengan otomatisasi yang kompleks.

Transistor output bertipe sink: ketika PMC memerintahkan output ON, transistor menghubungkan terminal output ke ground (0V), melengkapi jalur arus melalui beban dari suplai positif. Ketika diperintahkan OFF, transistor terbuka dan memutus jalur. Pergantian transistor cepat, senyap, dan bebas aus — ia menangani ribuan operasi per menit tanpa degradasi kontak.

Setiap dari 104 saluran input menggunakan isolasi optik. Sinyal lapangan menggerakkan LED di dalam opto-coupler; detektor foton di sisi pengontrol membaca keadaan tanpa koneksi listrik ke kabel lapangan. Isolasi ini memblokir kebisingan listrik yang tak terhindarkan di samping kabel daya motor dan jalur suplai solenoid di dalam kabinet mesin perkakas, mencegah pemicuan input palsu tanpa peristiwa fisik apa pun di mesin.

-0956 vs Varian Terkait

Seri A16B-2200 mencakup beberapa konfigurasi papan I/O untuk Seri 16-A. -0956 adalah tipe sink tanpa lewati kecepatan tinggi. Fungsi lewati kecepatan tinggi (hadir dalam varian -0950 dan -0952) hanya diperlukan untuk siklus probing presisi dan pengukuran alat di mana CNC harus mengunci posisi sumbu pada saat yang tepat ketika probe dipicu. Jika mesin tidak menggunakan siklus lewati kecepatan tinggi, -0956 menyediakan kapasitas I/O 104/72 yang identik tanpa sirkuit tambahan.

Varian tipe sumber pendamping (-0986) menyediakan jumlah titik 104/72 yang sama dengan driver output PNP (sourcing). Tipe sink dan sumber tidak dapat dipertukarkan — kabel lapangan mesin dibangun untuk satu polaritas output. Memasang tipe yang salah akan membalikkan semua logika output. Konfirmasikan tipe output papan asli dari labelnya sebelum mencari pengganti.

Spesifikasi Utama

FAQ

Q1: Setelah lonjakan daya, banyak input terbaca aktif meskipun perangkat lapangan dipastikan mati. Apakah papan rusak?

Lonjakan yang membebani opto-coupler dapat mengunci detektor foton secara permanen dalam keadaan konduktif, membuat input tampak aktif terlepas dari keadaan perangkat lapangan. Banyak keadaan input yang salah secara bersamaan setelah peristiwa lonjakan konsisten dengan kerusakan opto-coupler — penggantian papan adalah jalur yang tepat.

Q2: Beberapa saluran output tertentu berhenti berfungsi. Output lain di papan yang sama normal. Apa yang harus diperiksa terlebih dahulu?

Periksa sekering atau perlindungan arus berlebih untuk grup output yang terpengaruh — beberapa grup output berbagi sekering umum, dan sekering yang putus menghentikan semua output dalam grup tersebut sementara yang lain tetap aktif. Jika sekering utuh dan PMC mengonfirmasi alamat diperintahkan ON, transistor output telah gagal terbuka dan papan memerlukan perbaikan atau penggantian.

Q3: Setelah mengganti A16B-2200-0956, beberapa input yang berfungsi sekarang terbaca secara tidak benar.

Pembacaan yang salah setelah penggantian papan biasanya merupakan masalah penempatan konektor — konektor yang dimasukkan sebagian membuat beberapa saluran input terputus. Verifikasi semua konektor terpasang sepenuhnya dan kokoh. Juga konfirmasikan apakah sakelar dip atau parameter konfigurasi alamat I/O pada papan pengganti cocok dengan instalasi asli.

Q4: Apakah A16B-2200-0956 dapat dipertukarkan dengan A16B-2200-0986?

Tidak. Keduanya memiliki I/O 104/72 tanpa lewati kecepatan tinggi, tetapi -0956 bertipe sink dan -0986 bertipe sumber. Kabel lapangan mesin dibangun untuk satu polaritas output — memasang tipe yang salah akan membalikkan semua logika output. Selalu cocokkan tipe papan asli dengan tepat.

Q5: Mesin menghasilkan alarm tautan I/O PMC yang intermiten yang hilang saat siklus daya. Papan telah digunakan selama bertahun-tahun.

Alarm tautan I/O intermiten yang hilang saat restart, tanpa kerusakan perangkat keras yang terlihat, biasanya disebabkan oleh kapasitor elektrolitik yang menua di bagian catu daya papan. Kapasitor yang menurun memungkinkan riak suplai yang menghasilkan kesalahan komunikasi sesekali. Kesalahan bersifat intermiten karena kapasitor marjinal, tidak sepenuhnya rusak. Penggantian kapasitor preventif memulihkan operasi yang andal tanpa penggantian papan penuh.
