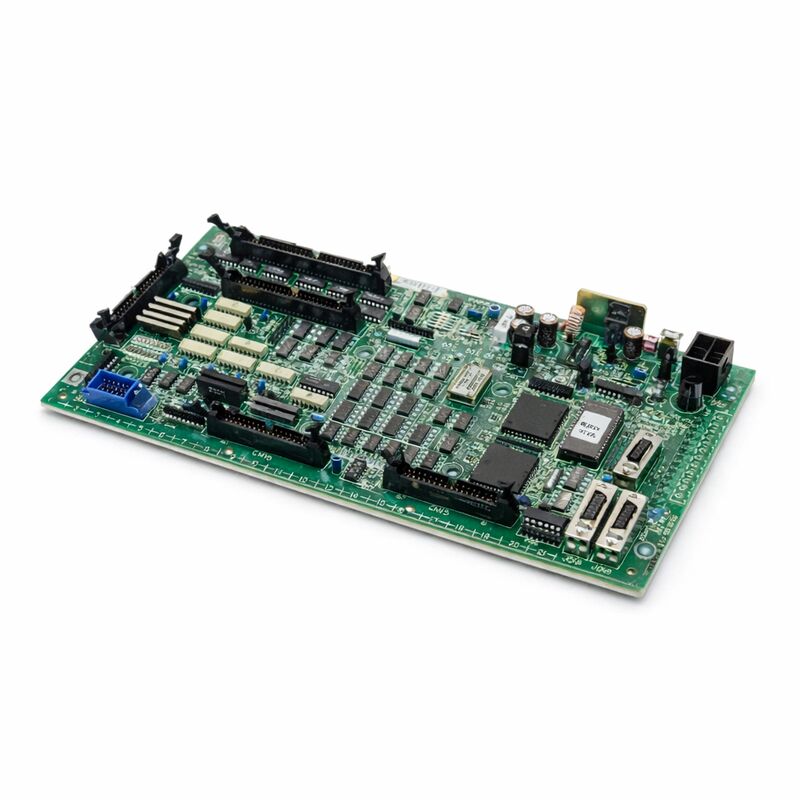

PAPAN ANTARMUKA PANEL OPERATOR FANUC A16B-2201-0110 A16B22010110 A16B-22O1-O11O

FANUC A16B-2201-0110 PowerPoint Panel Operator I / O PCB Series 16i / 18i / 21i (F16M / T), Jepang Asal

Nomor Bagian:A16B-2201-0110

Produsen:FANUC Corporation (Jepang)

Jenis produk:Panel operator I/O PCB (Interface Panel Mesin)

Seri papan:A16B-2201

Sistem yang kompatibel:FANUC Seri 16i, 18i, 21i (F16M/T)

DeskripsiUnit Antarmuka Panel Operator Mesin

Gambaran umum

A16B-2201-0110 adalah panel operator I/O PCB untuk FANUC Seri 16i, 18i, dan 21i CNC controller khususnya konfigurasi panel operator mesin F16M dan F16T.Papan ini adalah jembatan fisik dan elektronik antara perangkat keras panel operator mesin dan logika PMC pengontrol CNC (Programmable Machine Controller)Setiap tombol yang ditekan, pilihan saklar, dan lampu indikator pada panel operator mesin mengalir melalui papan ini.

Panel operator adalah di mana manusia bertemu mesin.

Tombol override feed rate, switch mode selector, tombol axis jog, cycle start, feed hold, single block semua kontrol fisik ini dihubungkan ke papan I/O panel operator.

Papan menerima sinyal listrik dari kontrol ini, mengubahnya menjadi keadaan digital, dan menyajikannya ke PMC melalui antarmuka I / O.

Dalam arah kembali, logika output PMC yang mendorong lampu indikator panel dan tampilan status mengalir keluar melalui papan ini ke sirkuit lampu fisik.

Tanpa fungsi A16B-2201-0110, panel operator mesin menjadi tidak berfungsi.

CNC dapat terus berjalan secara internal, tetapi operator kehilangan kemampuan untuk mengontrol mesin melalui panel.

Sama pentingnya, critical panel inputs like the emergency stop button and the feed hold function route through this board — a failed panel I/O board can compromise the machine's ability to respond to operator safety commands through the panel.

Spesifikasi Utama

Panel I/O The Hardware Interface Layer

Papan I/O panel operator menempati posisi arsitektur tertentu dalam sistem CNC. Papan CPU utama pengontrol CNC menangani eksekusi program dan interpolasi gerak.PMC mengeksekusi logika tangga mesin.

Panel I/O board menangani antarmuka listrik ke dunia fisik panel mesin.

Panel mesin berisi lusinan atau ratusan tombol, saklar kunci, saklar selektor, dan lampu indikator.

Masing-masing dari ini adalah sirkuit listrik terpisah dengan kabel sendiri. Tanpa panel I / O papan yang terorganisir arsitektur input / output masing-masing sirkuit ini akan membutuhkan langsung,koneksi individu ke sirkuit logika CNC pengaturan yang tidak praktis dalam hal kekebalan suara, kompleksitas kabel, dan jarak.

Panel I / O board memecahkan masalah ini dengan memusatkan kabel panel ke dalam antarmuka terstruktur dan dikondisikan.

Sirkuit input papan memberikan isolasi optik antara kabel panel DC 24V sisi lapangan dan sirkuit logika pengontrol.

Isolasi ini memblokir gangguan dan transisi tegangan yang dapat bergerak dari kabel panel yang berjalan di seluruh kabinet mesin di samping kabel listrik ke logika sensitif pengontrol.

Sirkuit keluaran papan menggerakkan sirkuit lampu indikator.

Ini membutuhkan arus lebih dari logika pengontrol dapat memasok langsung. driver output pada panel I / O papan jembatan celah ini,menyediakan arus yang dibutuhkan untuk menerangi lampu sementara logika pengontrol hanya mengatur bit output digital.

F16M/T Konteks Aplikasi

A16B-2201-0110 melayani F16M (konfigurasi pusat mesin) dan F16T (konfigurasi pusat belokan) dari platform Seri 16i.Perbedaan ini penting karena pusat pemesinan dan pusat pemutar memiliki tata letak panel operator yang berbeda dan persyaratan I / O yang berbeda.

Konfigurasi M mencakup input dan output khusus yang cocok untuk fungsi tambahan dari pusat pemesinan sinyal siap ganti alat, input orientasi spindle, sinyal perubahan palet.Konfigurasi T memenuhi kebutuhan I/O yang berbeda dari pusat pemutar.

A16B-2201-0110 memuat persyaratan I/O dari jenis panel operator ini, memberikan penugasan sinyal yang tepat dan jumlah saluran untuk jenis mesin tertentu.

Menginstal papan yang ditentukan untuk jenis mesin yang berbeda dapat mengakibatkan pemetaan I/O yang salah bahkan jika papan secara fisik cocok dan jenis konektor cocok.

Kegagalan panel diagnostik I/O

Panel I / O panel gagal menghasilkan gejala yang terlihat dan segera. tombol panel yang berhenti merespons, lampu indikator yang tetap tetap menyala atau permanen gelap terlepas dari kondisi mesin,mode selector yang tampaknya tidak memiliki efek ini semua karakteristik gagal atau gagal panel I / O board.

Layar diagnostik PMC CNC adalah alat diagnostik utama.

Layar ini menampilkan status real-time dari setiap alamat I/O di PMC.teknisi memantau alamat input PMC yang sesuai dengan tombol panel tertentu sambil menekan dan melepaskan setiap tombol secara fisik. Jika alamat perubahan keadaan dengan benar, bahwa saluran input fungsional. Jika tidak merespon, kesalahan adalah di papan, kabel, atau perangkat panel itu sendiri.

Beberapa saluran input atau output yang gagal secara bersamaan, terutama saluran yang berbagi kelompok konektor yang sama di papan, sangat menunjukkan kesalahan papan daripada masalah kabel.Gangguan kabel individu biasanya mempengaruhi satu sinyal pada suatu waktu.

Kegagalan konektor atau papan mempengaruhi kelompok sinyal secara bersamaan.

FAQ

T1: Tombol start cycle mesin berhenti bekerja. CNC tidak menunjukkan alarm dan sebaliknya tampak normal. Mungkinkah ini A16B-2201-0110?

Periksa layar diagnostik PMC untuk alamat input awal siklus saat menekan tombol.papan membaca input tombol dengan benar masalah adalah dalam logika tangga PMC atau kondisi mode CNC yang gerbang siklus fungsi start.

Jika alamat tidak berubah ketika tombol ditekan, dan resistensi kontak tombol dikonfirmasi baik dengan multimeter, sirkuit input papan untuk saluran tersebut gagal.

T2: Lampu indikator multi panel terus menyala terlepas dari keadaan mesin. PMC menunjukkan alamat output untuk lampu-lampu yang diperintahkan untuk OFF. Apa yang salah dengan papan?

Lampu yang diperintahkan untuk MEMATIKAN tetapi tetap menyala menunjukkan bahwa sirkuit driver output untuk saluran tersebut telah gagal dalam keadaan konduktif.

Pengemudi harus mematikan saat diperintahkan oleh PMC, tetapi pengemudi yang gagal tetap mengemudi.

Ini adalah kesalahan pada tingkat papan pada bagian driver output. Saluran yang terkena tidak dapat diperbaiki dengan perubahan perangkat lunak. papan membutuhkan perbaikan atau penggantian.

T3: Setelah peristiwa petir di dekatnya, panel benar-benar berhenti merespons tidak ada tombol yang berfungsi, tidak ada lampu yang menyala. Mesin sebaliknya mulai normal.

Kejadian petir menghasilkan transisi tegangan yang dapat merusak sirkuit perlindungan input pada papan yang terhubung ke kabel medan eksternal.

Panel I/O board terhubung langsung ke panel kabel yang bertindak sebagai antena untuk energi gelombang.

Komponen perlindungan input mungkin telah rusak sementara sirkuit papan lainnya tetap utuh.

Jika tidak ada kerusakan yang terlihat tetapi pola kesalahan hilangnya panel lengkap dengan operasi CNC normal konsisten, ganti papan dan uji.

T4: Pengganti A16B-2201-0110 telah dipasang. Panel sekarang merespons, tetapi satu tombol tertentu tampaknya memiliki fungsi yang salah. Apa yang bisa menyebabkan ini?

Incorrect button function after board replacement usually indicates an I/O address mismatch — the PMC parameters or ladder logic that map physical I/O addresses to CNC functions may need to be verified.

Dalam beberapa konfigurasi, penugasan alamat I/O diatur melalui parameter atau konfigurasi konektor yang harus sesuai dengan pengaturan papan asli.

Periksa penugasan alamat I/O pada layar diagnostik PMC terhadap dokumentasi kabel mesin.

T5: Papan tampaknya tidak rusak tetapi panel mesin selalu memiliki satu tombol yang secara intermiten gagal mendaftar.

Gangguan tombol tunggal intermiten lebih mungkin masalah perangkat keras panel kontak tombol yang usang, konektor dengan resistensi tinggi pada saluran tertentu,atau kawat yang rusak di kabel ke tombol itu daripada kesalahan papanKegagalan papan yang menghasilkan perilaku intermiten cenderung mempengaruhi beberapa saluran.

Uji tegangan kontak tombol secara langsung. Periksa kabel ke tombol itu. Jika kabel dan tes kontak baik dan kesalahan terus berlanjut, sirkuit input papan untuk saluran itu marjinal.
