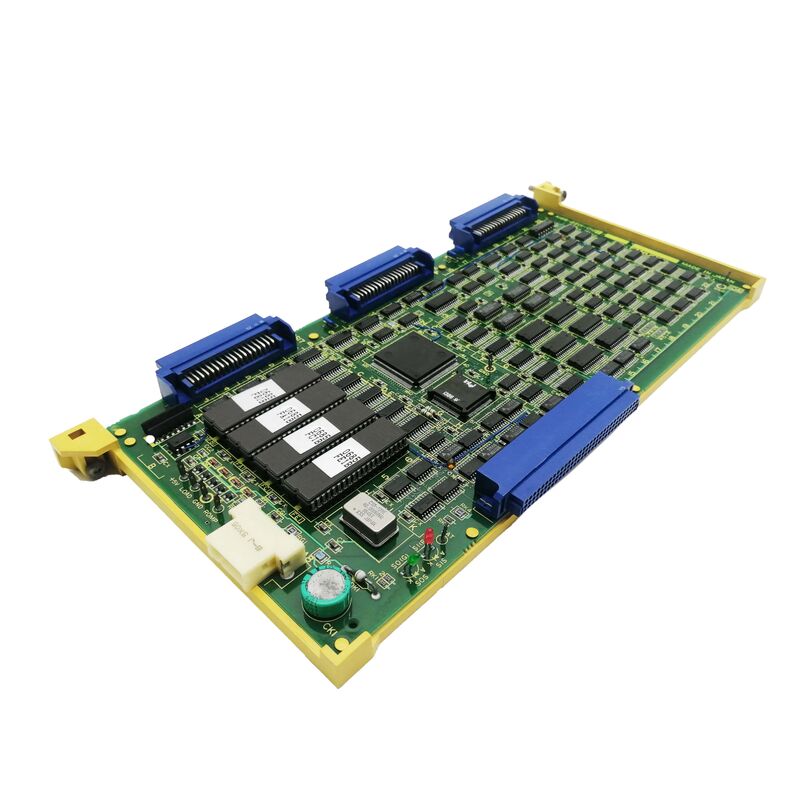

A16B-2201-0351∙ FANUC Series 15-B Multi Axis Buffer PCB Sub CPU / Max Sub-B / Multi-Axis Control / Synchronous Control / Seri 15-B

Arsitektur Sub CPU dalam Seri 15-B Mengapa prosesor kedua?

FANUC Seri 15-B dirancang untuk mesin-mesin multi-sumbu yang paling menuntut ∙ jalur transfer, pusat pemesinan multi-spindle besar,dan sistem manufaktur yang fleksibel di mana jumlah sumbu mencapai 8Mengelola banyak sumbu secara bersamaan membebani anggaran real-time CPU utama.

Seri 15-B mengatasi hal ini melalui arsitektur sub CPU: CPU utama menangani fungsi CNC utama (interpolasi program, antarmuka pengguna, komunikasi),sementara sub CPU khusus papan menangani ekspansi sumbu kontrol dan sinkron fungsi. A16B-2201-0351 adalah sub CPU board ini dengan sebutan "Max Sub-B" yang menunjukkan bahwa ia membawa kapasitas maksimum yang tersedia dalam sub CPU pilihan untuk Seri 15-B.

Informasi Produk Utama

Max Sub-B ️ Spesifikasi CPU Sub tertinggi

Di dalam seri 15-B sub CPU board keluarga, beberapa varian menyediakan tingkat kemampuan yang berbeda:

• A16B-2201-0310 (Sub-A, kecepatan tinggi):Sub-CPU berkecepatan tinggi untuk aplikasi yang membutuhkan respons poros cepat
• A16B-2201-0331:Khusus untuk kontrol multiaxis, kontrol sinkron, dan pemeriksaan kerusakan
• A16B-2201-0351 (Max Sub-B):Papan sub-CPU spesifikasi maksimum, menyediakan set kemampuan pemeriksaan multi-sumbu, sinkron, dan kerusakan penuh

Penunjukan "Max" untuk A16B-2201-0351 menunjukkan bahwa ia membawa fitur maksimum yang ditetapkan dalam kelas Sub-B yang cocok untuk konfigurasi Seri 15-B yang paling menuntut.

Skenario Aplikasi

Kesalahan pusat pemesinan besar sub CPU:Sebuah pusat pemesinan multi-sumbu Seri 15-B dengan 12 sumbu dikendalikan mengembangkan alarm yang terkait dengan sub CPU board. sumbu 5 ¢ 12 tidak tersedia. A16B-2201-0351 diidentifikasi sebagai board yang gagal.Penggantian mengembalikan operasi multi-sumbu penuh.

Kesalahan kontrol sumbu sinkron:Mesin tipe gantry dengan poros gantry yang disinkronkan mengembangkan alarm kontrol sinkron.Penggantian papan mengembalikan gerakan terkoordinasi pasangan sumbu sinkron.

FAQ

Q1: Apa perbedaan antara A16B-2201-0351 (Max Sub-B) dan A16B-2201-0331?

Kedua papan menyediakan kontrol multi-sumbu, kontrol sinkron, dan fungsi pemeriksaan kerusakan untuk Seri 15-B.A16B-2201-0351 ditunjuk sebagai "Max Sub-B" yang menunjukkan kapasitas yang lebih tinggi atau sumber daya pemrosesan tambahan dibandingkan dengan A16B-2201-0331. Konfirmasi dari dokumentasi perangkat keras FANUC Seri 15-B varian sub CPU mana yang diperlukan untuk konfigurasi sumbu sistem tertentu.

T2: Apakah mengganti A16B-2201-0351 memerlukan pengaturan ulang parameter sumbu?

Parameter multi-sumbu dan sumbu sinkron disimpan di memori parameter utama CNC, bukan di sub CPU board.Setelah memasang pengganti, CNC membangun kembali komunikasi dengan sub CPU board dan menerapkan konfigurasi sumbu yang ada.

T3: Alarm CNC apa yang menunjukkan bahwa A16B-2201-0351 gagal dan bukan kesalahan penggerak sumbu?

Gangguan sub CPU board biasanya menghasilkan alarm yang mempengaruhi beberapa sumbu secara bersamaan, khususnya sumbu di luar kapasitas asli CPU utama.Jika sumbu 1 ′4 beroperasi normal tetapi sumbu 5 + semua alarm bersama-sama, sub CPU board adalah tersangka utama. Alarm satu sumbu (satu sumbu dari satu set) lebih sering menunjuk ke servo drive atau motor untuk sumbu tertentu daripada sub CPU.

T4: Apakah A16B-2201-0351 kompatibel dengan sistem CNC Seri 15-A atau Seri 15-C?

A16B-2201-0351 dikonfirmasi untuk Seri 15-B. Seri 15-A menggunakan perangkat keras papan sub CPU yang berbeda (seperti A16B-2200-0081 untuk fungsi sumbu tambahan).Seri 15-C (jika berlaku) memiliki generasi perangkat keras sendiri. Selalu tentukan model Seri 15 yang tepat (15-A, 15-B, 15-C) saat membeli papan ini.

T5: Cadangan data apa yang diperlukan sebelum mengganti A16B-2201-0351?

Seperti halnya setiap pemeliharaan papan unit utama CNC, lakukan cadangan penuh sebelum penggantian semua parameter CNC (termasuk parameter sumbu khusus dan sumbu sinkron), semua program bagian, data alat,data offset kerjaSub CPU board sendiri tidak menyimpan data program, tetapi backup memastikan pemulihan jika terjadi masalah lain selama proses penggantian board.
