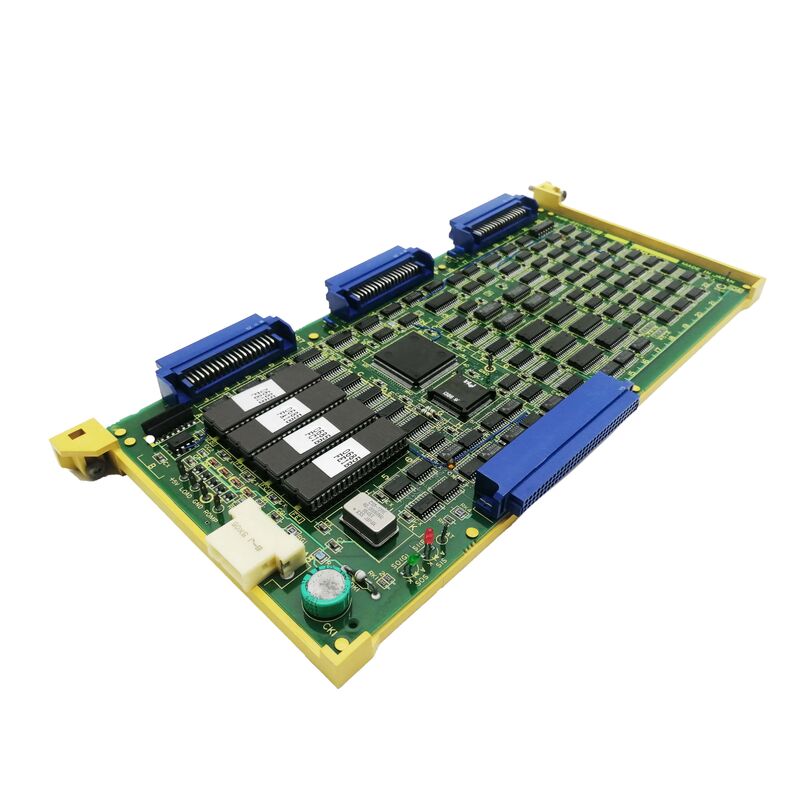

Papan Sirkuit PLC Fanuc Bekas A16B-2201-0851 Amplifier 200w PCB

A16B-2201-0851 | Papan Sirkuit Cetak FANUC PMC-NB — PCB Kontrol Mesin CNC F15M / F15T / F15B

Apa yang Dilakukan PMC dalam Sistem FANUC CNC

Peralatan mesin CNC memiliki dua lapisan kontrol berbeda yang bekerja secara bersamaan:

ItuCNCmenangani semua gerakan sumbu, kecepatan spindel, interpolasi, dan eksekusi program kode G — fungsi pemesinan presisi.

ItuPMC(Kontrol Alat Berat yang Dapat Diprogram) menangani segala hal lainnya: menghidupkan/mematikan cairan pendingin, kontrol konveyor chip, interlock pintu, urutan pengubah alat, logika penjepit hidraulik, pemindahan palet, lampu panel operator, dan tombol tekan. PMC menjalankan program logika tangga — pada dasarnya adalah PLC yang tertanam dalam FANUC CNC — dan dijalankan secara independen dari program gerak CNC.

A16B-2201-0851 adalah papan kontrol seri PMC-NB yang menjalankan logika urutan mesin ini dalam sistem FANUC 15M (pusat permesinan), 15T (pusat pembubutan), dan 15B CNC.

Informasi Produk Utama

Seri FANUC 15 — Varian Pemesinan, Pembubutan, dan Tipe B

A16B-2201-0851 melayani tiga varian CNC dalam seri FANUC 15:

F15M (Pusat Permesinan):CNC 15M mengontrol pusat permesinan vertikal, pusat permesinan horizontal, dan mesin penggilingan multi-sumbu berkinerja tinggi. PMC-NB menangani urutan penggantian pahat, antar-jemput palet, penjepitan sumbu, pengelolaan cairan pendingin, dan logika panel operator.

F15T (Pusat Putar):CNC 15T mengontrol pusat belok dan mesin bubut. Fungsi PMC-NB mencakup kontrol tailstock dan stable-rest, antarmuka pengumpan batang, urutan penangkap suku cadang, dan logika penjepitan chuck/collet.

F15B:Varian dari platform seri 15, juga didukung oleh papan PMC-NB A16B-2201-0851 yang sama.

Skenario Aplikasi

Diagnosis kesalahan pengubah alat:Pusat permesinan dengan FANUC 15M CNC mengembangkan alarm batas waktu penggantian pahat secara acak. Alarm terjadi dalam urutan eksekusi pengubah alat PMC. Setelah mengesampingkan penyebab mekanis, papan PMC-NB diidentifikasi sebagai sumber kesalahan. Mengganti A16B-2201-0851 akan mengembalikan eksekusi penggantian alat yang andal.

Perbaikan dan restorasi CNC:Sistem FANUC 15T CNC sedang dipulihkan setelah terjadi gangguan listrik. Beberapa papan diperiksa. Tes papan PMC-NB gagal dan diganti dengan A16B-2201-0851. Setelah memuat ulang program PMC dan verifikasi urutan mesin, mesin bubut kembali berproduksi.

Stok cadangan preventif:Fasilitas produksi yang mengoperasikan beberapa CNC seri 15 FANUC menggunakan A16B-2201-0851 sebagai cadangan penting, memungkinkan respons cepat terhadap kegagalan papan PMC tanpa waktu henti mesin yang lama.

Pertanyaan Umum

Q1: Apa yang terjadi pada program PMC ketika A16B-2201-0851 diganti?

Program tangga PMC disimpan dalam memori non-volatile dalam sistem CNC. Di sebagian besar konfigurasi seri 15, program disimpan dalam memori CNC secara independen dari papan PMC itu sendiri. Setelah mengganti A16B-2201-0851, program PMC biasanya dimuat ulang dari pita cadangan, transfer RS-232, atau perangkat I/O. Selalu konfirmasikan bahwa ada cadangan program PMC yang valid sebelum mengganti papan, dan verifikasi pengoperasian program PMC melalui pengujian urutan mesin lengkap setelah instalasi.

Q2: Apa pentingnya sebutan "W/O CAP" untuk A16B-2201-0851?

"W/O CAP" berarti papan disuplai tanpa kapasitor cadangan baterai. Beberapa varian papan PMC-NB menyertakan kapasitor onboard untuk mempertahankan konten memori SRAM selama gangguan listrik singkat. Varian W/O CAP mengandalkan cadangan baterai sistem atau pengaturan memori alternatif untuk retensi program selama pemadaman listrik. Saat mengganti board yang ada, cocokkan konfigurasi board asli — W/O CAP atau dengan kapasitor — untuk mempertahankan desain retensi memori sistem.

Q3: Dapatkah A16B-2201-0851 digunakan di semua model seri FANUC 15?

A16B-2201-0851 dikonfirmasi untuk FANUC 15M, 15T, dan 15B. Varian seri 15 lainnya — seperti 15MA atau 15TA — mungkin menggunakan papan PMC yang sama atau berbeda, bergantung pada konfigurasi CNC dan versi perangkat lunak tertentu. Sebelum memasang A16B-2201-0851 ke dalam sistem, pastikan model target CNC adalah 15M, 15T, atau 15B, dan verifikasi bahwa revisi papan sesuai dengan versi perangkat keras PMC-NB yang diharapkan dari CNC yang dipasang.

Q4: Dapatkah papan PMC-NB diperbaiki, atau apakah penggantian selalu diperlukan?

Perbaikan PCB tingkat komponen secara teknis dapat dilakukan untuk A16B-2201-0851. Perusahaan layanan FANUC CNC menawarkan perbaikan tingkat papan menggunakan kualitas komponen asli atau setara. Perbaikan adalah pilihan yang layak ketika papan pengganti langsung yang dikonfirmasi tidak tersedia. Untuk mesin yang kritis terhadap produksi, perbaikan papan dari spesialis perbaikan FANUC yang berkualifikasi merupakan alternatif penggantian yang dapat diterima, asalkan papan yang diperbaiki menjalani pengujian fungsional sebelum dipasang kembali.

Q5: Di mana letak A16B-2201-0851 di kabinet CNC?

Dalam kabinet CNC seri FANUC 15, papan PMC-NB dipasang di unit kontrol utama — rakitan yang dipasang di rak yang berisi papan CPU, kartu kontrol sumbu, dan papan CNC lainnya. Lokasi papan di dalam rak bergantung pada konfigurasi kabinet seri 15 spesifik dan total pelengkap papan sistem. Lihat Manual Perangkat Keras FANUC 15M/15T/15B untuk peta penetapan slot spesifik sistem yang diinstal sebelum melepas atau mengganti A16B-2201-0851.
