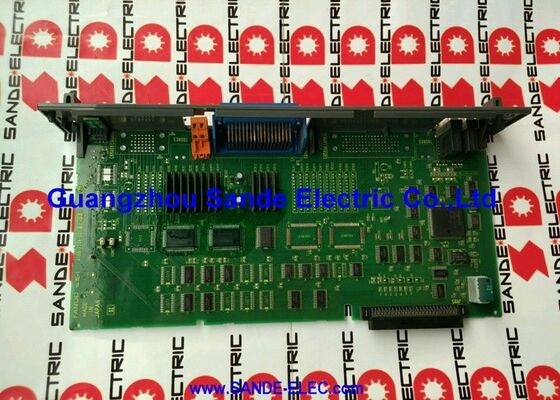

1 PC digunakan Fanuc A16B22010890 papan PCB Dalam kondisi baik A16B-2201-0890 A16B-22O1-O89O

A16B-2201-0890 ∙ FANUC Genius Remote I/O Control PCB ∙ RJ / RJ-2 Robot Controller / Industrial Ethernet Interface

Genius I/O Distributed Robot I/O Architecture

A16B-2201-0890 adalah Genius remote control I/O control PCB yang dipasang di pengontrol robot RJ dan RJ-2 FANUC. The Genius I/O system is a serial fieldbus architecture developed within the GE Fanuc automation platform — enabling distributed I/O nodes to communicate with the robot controller over a dedicated serial bus rather than through direct hardwired connections.

Dalam aplikasi sel robot, arsitektur I/O Genius memungkinkan node I/O untuk ditempatkan dekat dengan sensor dan aktuator yang sebenarnya di seluruh sel robotdi pagar keamanan, atau di stasiun antarmuka mesin jarak jauh saat berkomunikasi kembali ke pengendali robot melalui kabel fieldbus serial tunggal.Hal ini mengurangi jumlah total kabel dalam sel secara signifikan dibandingkan dengan langsung titik-ke-titik kabel.

Informasi Produk Utama

Antarmuka Ethernet Industri

Antarmuka Ethernet pada A16B-2201-0890 memperluas konektivitas pengendali robot di luar bus serial Genius dengan menambahkan port Ethernet industri untuk komunikasi dengan sistem tingkat lebih tinggi:

Integrasi jaringan pabrik:Port Ethernet memungkinkan pengendali robot RJ/RJ-2 untuk berpartisipasi dalam jaringan Ethernet industri pabrikdan integrasi dengan sistem manajemen produksi.

Komunikasi pengontrol sel:Dalam sel multi-robot atau jalur produksi di mana pengontrol sel mengkoordinasikan beberapa robot dan alat mesin,antarmuka Ethernet menyediakan jalur komunikasi antara robot FANUC dan pengontrol sel.

Pemrograman dan pemantauan jarak jauh:Konektivitas Ethernet memungkinkan pengembangan program off-robot, transfer program robot ke dan dari pengontrol, dan pemantauan jarak jauh status robot dari stasiun kerja teknik.

Skenario Aplikasi

Robot RJ-2 Genius kesalahan I/O:Sebuah pengendali robot FANUC RJ-2 mengembangkan kesalahan komunikasi bus Genius node I/O jarak jauh kehilangan komunikasi dan robot tidak dapat membaca atau mengontrol I/O eksternal.A16B-2201-0890 diidentifikasi sebagai kesalahan papan kontrol GeniusPenggantian mengembalikan komunikasi bus distribusi I/O.

Gagal antarmuka Ethernet pada robot RJ:Sebuah sel robot FANUC RJ kehilangan konektivitas jaringan Ethernet. Robot terus beroperasi dalam mode lokal tetapi tidak dapat berkomunikasi dengan jaringan pabrik.Antarmuka Ethernet A16B-2201-0890 diidentifikasi sebagai kesalahan.

FAQ

P1: Apa itu bus I/O Genius, dan mengapa digunakan dalam sel robot FANUC?

Genius I/O adalah sistem fieldbus serial dari platform otomatisasi GE Fanuc.dengan setiap node membaca sensor lokal dan mengemudi aktuator lokal. Pendekatan bus serial mengurangi kabel berjalan dari pengontrol robot ke periferal sel. daripada menjalankan kabel individu untuk setiap titik I / O, kabel bus tunggal melayani beberapa node.Hal ini menyederhanakan kabel sel, mengurangi kemungkinan kesalahan kabel, dan membuat penggantian simpul mudah.

T2: Alarm robot mana yang menunjukkan kesalahan A16B-2201-0890 versus kesalahan node bus Genius?

Kesalahan komunikasi bus genius pada pengontrol RJ/RJ-2 ditampilkan sebagai alarm kesalahan bus yang mengidentifikasi alamat node tertentu yang gagal.kesalahan mungkin terjadi pada perangkat keras node atau kabel bus di lokasi tersebut. Jika semua node bus Genius gagal secara bersamaan, kesalahan adalah pada papan kontrol A16B-2201-0890 perangkat master pada bus Genius di dalam controller.Kehilangan konektivitas Ethernet di samping kesalahan bus menunjuk ke A16B-2201-0890 karena kedua antarmuka berada di papan ini.

T3: Apakah mengganti A16B-2201-0890 mempengaruhi program robot atau konfigurasi I/O?

Data program robot (mengajar program liontin, variabel sistem, data penguasaan) berada di memori SRAM utama pengontrol robot terpisah dari papan I/O Genius.Mengganti A16B-2201-0890 tidak mempengaruhi program yang disimpanNamun, alamat node bus Genius dan pengaturan alamat IP Ethernet yang dikonfigurasi pada papan ini mungkin perlu dimasukkan kembali dari cadangan.Pastikan cadangan konfigurasi saat ini tersedia sebelum mengganti papan.

T4: Apakah A16B-2201-0890 khusus untuk RJ-2, atau apakah juga cocok dengan pengontrol RJ asli?

Deskripsi papan mengkonfirmasi kompatibilitas RJ/RJ-2 ̇ baik RJ asli dan RJ2 terdaftar sebagai platform yang kompatibel.Konfirmasi dari identifikasi model pengontrol yang dipasang dan posisi papan yang dipasang sebelum memesan penggantian.

T5: Apa tindakan pencegahan ESD yang berlaku saat menangani A16B-2201-0890?

Gunakan tali pergelangan tangan anti-statis di permukaan yang aman dari ESD. Power down the robot controller completely using the controller's power-off sequence before accessing internal boards — follow the applicable FANUC R-J or R-J2 controller maintenance manual procedures for safe board access.
