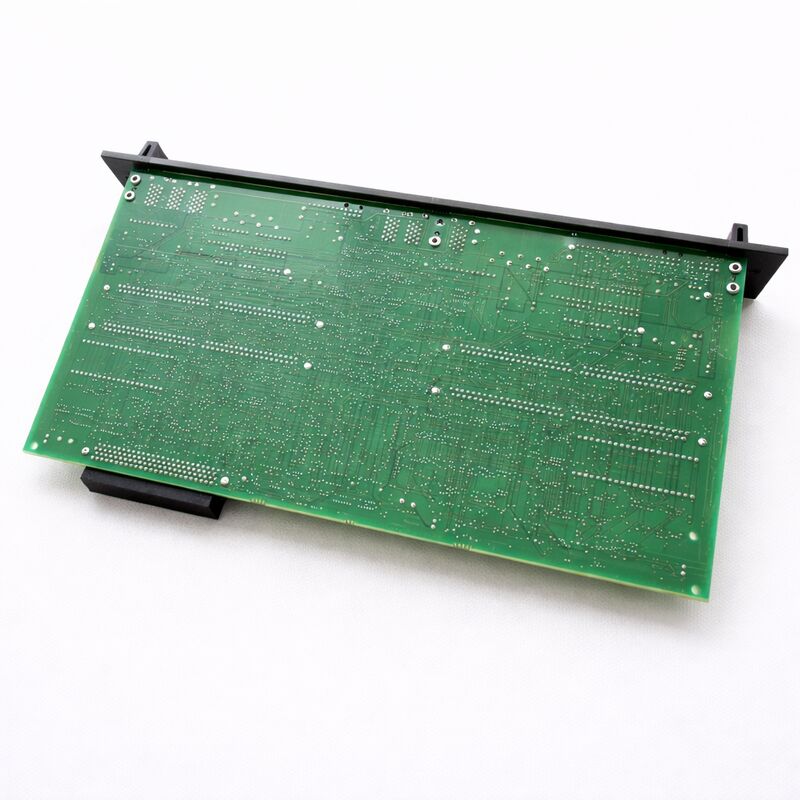

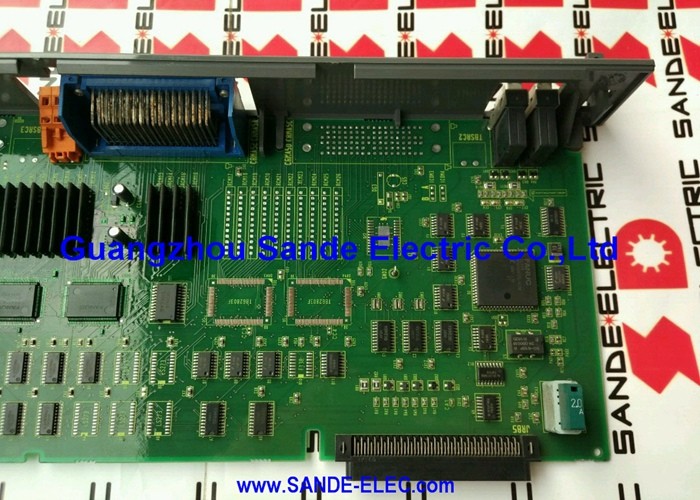

FANUC A16B-2202-0152 | Papan Pengkabelan Penguat Servo SVUC2-4/12 — Untuk A06B-6090-H223, Penguat Servo Ganda Seri Alpha SVUC, Papan Sirkuit Daya A16B-2202, Asal Jepang

Spesifikasi Utama

Gambaran Umum

FANUC A16B-2202-0152 adalah papan pengkabelan untuk SVUC2-4/12 — salah satu varian ganda sumbu dalam keluarga penguat SVUC seri Alpha FANUC. Generasi SVUC memegang tempat penting dalam sejarah penguat servo FANUC. Ini adalah varian seri Alpha yang menggunakan antarmuka Tipe C — bus serial digital yang mendahului FSSB (Fibre-optic Serial Servo Bus) yang diperkenalkan pada generasi Alpha dan Alpha i selanjutnya.

Bagi mesin yang menggunakannya, SVUC merupakan langkah maju yang signifikan dari penguat servo analog yang digantikannya, membawa kontrol servo digital dengan koordinasi sumbu yang ditingkatkan dan penutupan loop posisi yang lebih ketat.

Penunjukan SVUC2 berarti ganda sumbu — modul penguat ini menggerakkan dua sumbu servo dari satu modul.

Akhiran 4/12 menentukan peringkat arus puncak untuk setiap sumbu: 4A untuk sumbu L dan 12A untuk sumbu M. Pasangan asimetris ini disengaja.

Satu modul dengan peringkat arus yang berbeda untuk setiap sumbu memungkinkan pembuat mesin untuk mencocokkan pengiriman daya penguat dengan persyaratan aktual dari setiap sumbu yang digerakkannya — sumbu yang lebih kecil (mungkin sumbu C atau penyangga ekor) dipasangkan dengan sumbu umpan yang lebih besar (X, Z, atau Y) dalam modul yang sama.

Papan pengkabelan menangani semua fisika arus tinggi di dalam SVUC2-4/12. Papan ini terhubung ke bus DC dari unit catu daya SVUC, mengalihkan transistor IGBT yang mengontrol aliran arus motor, merasakan arus motor aktual, dan merutekan tegangan fasa motor ke dua set terminal keluaran.

Papan kontrol pendamping (A20B-2002-0032) menangani kecerdasan digital — menerima perintah antarmuka Tipe C dari CNC, menjalankan algoritma servo, dan mengirimkan perintah penggerak gerbang ke papan pengkabelan ini.

Fungsi Papan Pengkabelan SVUC dalam Modul Penguat

Di dalam modul A06B-6090-H223 SVUC2-4/12, papan pengkabelan A16B-2202-0152 menangani fungsi yang melibatkan arus besar dan koneksi fisik antara elektronik kontrol dan motor servo:

Input bus DC. Bagian catu daya unit SVUC mengirimkan tegangan bus DC yang diperbaiki ke setiap modul servo SVUC.

Papan pengkabelan mengakhiri koneksi bus ini dan mendistribusikan tegangan bus DC ke jembatan transistor IGBT untuk kedua sumbu.

Pengalihan IGBT Ganda. Dua jembatan IGBT independen — satu untuk sumbu L (4A) dan satu untuk sumbu M (12A) — mengalihkan arus motor di bawah perintah dari keluaran penggerak gerbang papan kontrol. Blok IGBT untuk setiap sumbu berukuran sesuai dengan peringkat arusnya masing-masing.

Jembatan sumbu L menangani arus yang lebih ringan daripada jembatan sumbu M, tetapi keduanya harus beralih dengan andal di seluruh rentang arus operasi penuh.

Penginderaan Arus. Elemen penginderaan arus pada papan pengkabelan mengukur arus fasa motor aktual untuk setiap sumbu. Pengukuran ini memberikan umpan balik ke algoritma servo papan kontrol, yang menutup loop arus untuk mempertahankan torsi yang diperintahkan.

Penginderaan arus yang akurat adalah fundamental untuk kinerja servo — setiap degradasi dalam akurasi sensor secara langsung memengaruhi kualitas kontrol posisi dan kecepatan.

Terminal Keluaran Motor Ganda. Papan pengkabelan menyediakan dua set koneksi keluaran fasa motor — satu untuk motor sumbu L dan satu untuk motor sumbu M.

Setiap set membawa arus pengenal penuh untuk sumbunya, membutuhkan ukuran terminal dan isolasi yang sesuai.

SVUC vs Generasi Penguat Alpha Selanjutnya

Memahami posisi SVUC dalam sejarah penguat FANUC membantu menetapkan ekspektasi untuk pasokan suku cadang pemeliharaan dan pengganti.

Generasi SVUC (seri Alpha, antarmuka Tipe C) digunakan dengan sistem CNC FANUC dari akhir 1980-an hingga pertengahan hingga akhir 1990-an.

Mesin dari era ini mungkin masih beroperasi dalam produksi — seringkali pada jalur produksi lama di mana suku cadang yang mereka buat tidak berubah, dan jalur perkakas mesin adalah aset produksi yang tervalidasi yang membuat penggantian mesin tidak menarik secara ekonomi.

Setelah generasi SVUC, FANUC memperkenalkan SVU (seri Alpha, antarmuka Tipe A/B) dan kemudian SVM (seri Alpha i, antarmuka FSSB).

Generasi yang lebih baru ini tidak dapat dipertukarkan dengan SVUC — antarmuka Tipe C menggunakan protokol komunikasi dan konektor fisik yang berbeda dari antarmuka Tipe A/B, dan keduanya tidak kompatibel dengan FSSB.

Mesin yang dikabel untuk SVUC tidak dapat menggunakan penguat SVU atau SVM tanpa juga mengganti papan utama CNC dan semua kabel servo.

Ini berarti papan pengkabelan A16B-2202-0152 — dan penguat SVUC2-4/12 yang menjadi bagiannya — memiliki pasar suku cadang pengganti yang stabil.

Mesin yang menggunakannya tidak dapat menggunakan penguat yang lebih baru tanpa perombakan besar, sehingga ekosistem suku cadang SVUC terus berlanjut.

FAQ

Q1: Penguat SVUC2-4/12 menunjukkan alarm servo pada sumbu M tetapi sumbu L berfungsi normal. Apakah ini menunjukkan papan pengkabelan A16B-2202-0152 rusak?

Alarm sumbu tunggal dengan sumbu lain berfungsi normal mempersempit kesalahan ke rantai perangkat keras sumbu M.

Papan pengkabelan menangani kedua sumbu, tetapi jembatan IGBT dan sirkuit penginderaan arus setiap sumbu independen.

Jika alarm adalah kesalahan IPM (arus berlebih atau suhu berlebih), jembatan IGBT sumbu M pada papan pengkabelan mungkin rusak. Jika alarm adalah kesalahan posisi atau kecepatan, kesalahan lebih mungkin terjadi pada motor sumbu M, encoder, atau kabel.

Konfirmasikan kode alarm terhadap manual pemeliharaan seri FANUC Alpha sebelum menyimpulkan bahwa papan pengkabelan rusak.

Q2: Bisakah A16B-2202-0152 diservis pada tingkat komponen daripada diganti sebagai papan lengkap?

Servis tingkat komponen dimungkinkan untuk spesialis yang berkualifikasi. Mode kegagalan papan pengkabelan yang paling umum melibatkan modul IGBT (untuk kegagalan arus berlebih) dan kapasitor elektrolitik (untuk penuaan termal).

Keduanya dapat diganti pada tingkat komponen jika komponen pengganti yang benar tersedia.

Resistor penginderaan arus juga dapat rusak dan dapat diganti.

Untuk fasilitas yang memiliki akses ke teknisi perbaikan yang berkualifikasi FANUC dan peralatan pengujian yang sesuai, perbaikan tingkat komponen seringkali lebih ekonomis daripada penggantian papan penuh untuk generasi SVUC, di mana papan pengganti lengkap dari pasar sekunder bisa langka.

Q3: SVUC2-4/12 diganti sebagai unit lengkap, tetapi papan pengkabelan lama tampak tidak rusak. Bisakah ditransfer ke unit shell baru?

Ya, asalkan arsitektur shell pengganti cocok dengan yang asli.

Papan pengkabelan (A16B-2202-0152) dan papan kontrol (A20B-2002-0032) adalah komponen fungsional dari SVUC2-4/12 — selubung mekanis dan konektor bus menyediakan struktur.

Jika unit shell baru dengan arsitektur mekanis yang benar tersedia, papan fungsional dapat ditransfer.

Pastikan tingkat revisi papan kontrol adalah /03B atau lebih baru, seperti yang ditentukan dalam dokumentasi suku cadang FANUC untuk konfigurasi penguat ini.

Q4: Apa itu antarmuka Tipe C pada SVUC, dan bagaimana perbedaannya dengan FSSB yang digunakan pada penguat FANUC yang lebih baru?

Antarmuka Tipe C adalah bus komunikasi serial digital yang digunakan antara pengontrol CNC FANUC dan generasi penguat servo SVUC.

Ini menggunakan konektor kabel multi-konduktor (biasanya konektor Tipe C CX5 atau serupa di sisi CNC dan konektor yang sesuai di penguat).

FSSB (Fibre-optic Serial Servo Bus) menggantikan kabel tembaga dengan tautan serat optik, menyediakan bandwidth yang lebih tinggi, isolasi listrik, dan kekebalan terhadap interferensi elektromagnetik.

Kedua antarmuka tidak dapat dipertukarkan baik dalam perangkat keras (konektor dan kabel berbeda) maupun perangkat lunak (protokol komunikasi berbeda).

Mesin dengan penguat SVUC menggunakan port antarmuka Tipe C CNC; port ini tidak sama dengan port optik FSSB.

Q5: Bagaimana tegangan bus DC harus dikelola saat mengganti papan pengkabelan A16B-2202-0152?

Papan pengkabelan bersentuhan langsung dengan bus DC di dalam SVUC2-4/12. Sebelum membuka penguat, bus DC harus benar-benar dikosongkan.

Setelah mematikan unit catu daya SVUC, tunggu minimal lima menit sebelum membuka selubung penguat.

Gunakan voltmeter untuk mengonfirmasi tegangan bus DC telah turun di bawah 30V sebelum menyentuh komponen apa pun pada papan pengkabelan.

Kapasitor bus DC di unit catu daya menyimpan energi yang dapat menyebabkan cedera listrik serius — jangan pernah berasumsi pengosongan selesai hanya berdasarkan waktu; selalu verifikasi dengan instrumen.

Tindakan pencegahan ini berlaku bahkan ketika pasokan listrik utama telah diisolasi.
