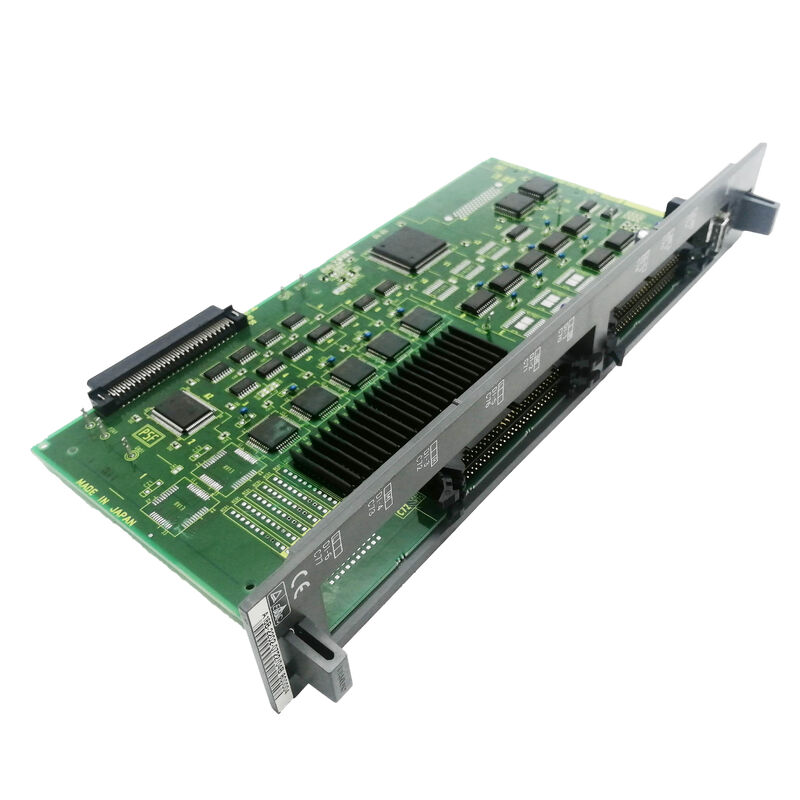

A16B-2202-0435 ∙ FANUC Alpha SPM Control Card ∙ Seri A06B-6088 / SPM-15 sampai SPM-55 / 043x Keluarga Kartu Kontrol

A06B-6088 Seri SPM Core Alpha

A06B-6088 adalah seri dasar FANUC Alpha Spindle Power Module keluarga Enam rating kekuatan mencakup berbagai motor spindle:

Semua modul dalam kisaran ini menggunakan kartu kontrol yang sama. A16B-2202-0435 dalam keluarga kartu kontrol 043x adalah salah satu kartu kontrol yang valid untuk modul ini.

Informasi Produk Utama

Kompatibilitas Perangkat Lunak dan Motor

CNC Electronics mencatat modul seri A06B-6088 SPM dilengkapi dengan "sufiks #H50x yang menunjukkan perangkat lunak yang berbeda: yaitu #H500, #H501 dan #H508." Varian perangkat lunak ini menentukan yang spindle motor keluarga modul dapat drive:

• H500: Kompatibilitas motor standar
• H501: Kompatibilitas motor lanjutan atau alternatif
• H508: Varian motor tambahan

Saat membeli A16B-2202-0435, konfirmasi dari nama spindle module yang dipasang versi perangkat lunak #H50x yang dipasang, dan konfirmasi papan pengganti membawa perangkat lunak yang kompatibel.

Skenario Aplikasi

Kerusakan pada kartu kontrol modul spindle SPM-22:Sebuah FANUC Alpha SPM-22 (A06B-6088-H222) mengembangkan kegagalan pengaturan kecepatan spindle spindle berjalan tetapi pada kecepatan yang salah tanpa menanggapi perintah CNC.Kartu kontrol A16B-2202-0435 diidentifikasi sebagai kesalahan. Penggantian dengan versi perangkat lunak yang cocok mengembalikan regulasi kecepatan.

Penggantian kartu kontrol SPM-30:Modul spindle 30kW dari pusat pemesinan besar membutuhkan kartu kontrol.A16B-2202-0435 melayani SPM-30 (A06B-6088-H230) dengan cara yang sama seperti SPM peringkat yang lebih kecil kartu kontrol yang sama menangani modul 30kW.

FAQ

T1: Apakah A16B-2202-0435 bisa langsung ditukarkan dengan A16B-2202-0432?

Keduanya berada dalam keluarga A16B-2202-043x dan melayani posisi kartu kontrol seri A06B-6088 SPM.Versi perangkat lunak tertentu pada setiap papan mungkin berbeda dan versi perangkat lunak menentukan kompatibilitas motor. Sebelum mengganti A16B-2202-0432 dengan A16B-2202-0435 (atau sebaliknya), pastikan kedua papan membawa varian perangkat lunak yang sama (#H500, #H501, atau #H508) sebagai modul spindle yang dipasang.

T2: Papan internal apa yang ada di dalam modul SPM A06B-6088 khas di samping A16B-2202-0435?

Modul SPM A06B-6088 khas berisi:

• Kartu kontrol: A16B-2202-043x (atau A16B-2203-033x)
• Power PCB/base board: A20B-1006-0480 sampai A20B-1006-0690 (berbeda-beda menurut rating daya)
• Papan tembak: A20B-2902-039x (IGBT gate drive)
• Papan sinyal tambahan: A16B-2203-0332 dalam beberapa konfigurasi

T3: Kode alarm spindle CNC apa yang menunjukkan kartu kontrol A16B-2202-0435 gagal?

Alarm spindle SP07 (penyesuaian kecepatan), SP08 (kesalahan komunikasi spindle serial), SP24/SP25 (alarm IPM dari perintah drive gerbang yang salah),dan SP30/SP41 (kesalahan kecepatan) dapat berasal dari kesalahan kartu kontrolMenghilangkan penyebab eksternal (motor, encoder, kabel) sebelum menyimpulkan kartu kontrol telah gagal.

T4: Apakah mengganti A16B-2202-0435 memerlukan perubahan parameter?

Tidak. Parameter spindle disimpan di memori utama CNC. Setelah memasang kartu kontrol pengganti, CNC memuat ulang parameter spindle secara otomatis melalui link bus spindle serial.Memverifikasi akurasi kecepatan spindle dan orientasi berjalan jika mesin menggunakan orientasi spindle sebelum kembali ke produksi.

T5: Apa yang dimaksud dengan antarmuka "Tipe 1" untuk seri A06B-6088 SPM?

Tipe 1 menggunakan sensor M standar dan umpan balik pengkode posisi dari motor spindle.Hal ini kontras dengan "Tipe 2" (A06B-6088-H3xx seri) yang merupakan generasi firmware kemudian dengan perangkat lunak motor yang berbeda tetapi keluarga perangkat keras yang sama.
