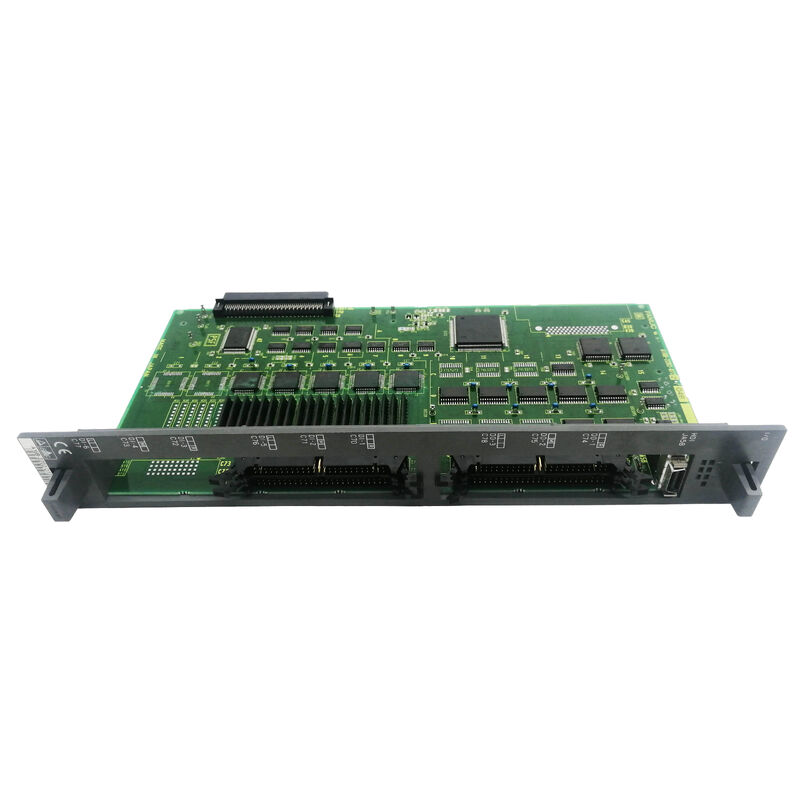

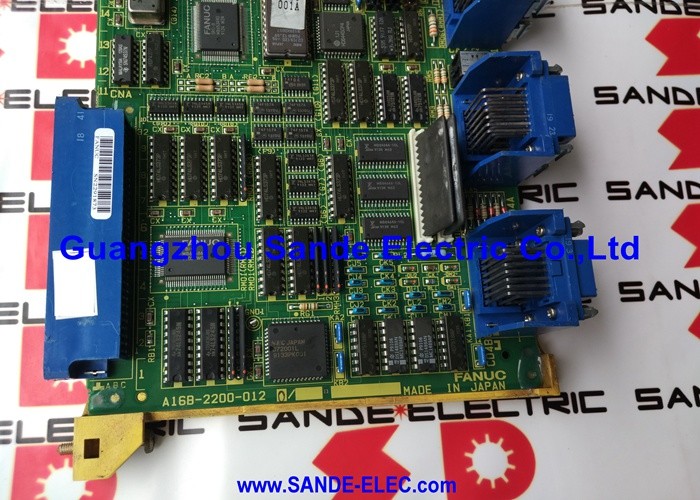

FANUC Drive Module Board A16B-2202-0571 A16B22020571 A16B-22O2-O571

A16B-2202-0571 | Papan Sub CPU FANUC Seri 15-B — CPU F15-M / F15-T / SUB C / Pusat Permesinan dan Pembubutan CNC

Seri 15-B — Platform CNC Berkinerja Tinggi FANUC

FANUC Seri 15-B adalah sistem CNC unggulan untuk aplikasi pemesinan multi-sumbu dan kompleks yang menuntut. Diposisikan di atas Seri 16/18 dalam jajaran FANUC, 15-B menyediakan jumlah sumbu, kekuatan pemrosesan, dan kemampuan interpolasi tingkat lanjut yang diperlukan untuk:

Pusat permesinan 5 sumbu yang kompleks (F15-M):Pembuatan kontur 5 sumbu secara bersamaan, cetakan dan cetakan presisi tinggi, pemesinan komponen ruang angkasa.

Pusat belok multi-menara dan multi-spindel (F15-T):Beberapa menara, subspindle, sumbu Y, dan fungsi transfer bagian memerlukan jumlah sumbu tinggi dan urutan PMC yang kompleks.

Huruf "B" di Seri 15-B mengidentifikasi generasi perangkat keras — platform 15 generasi kedua dengan arsitektur prosesor yang diperbarui serta kinerja servo dan spindel yang ditingkatkan dibandingkan dengan 15-A sebelumnya.

Informasi Produk Utama

Sub CPU — Mitra Pemrosesan untuk Sumbu yang Diperluas

FANUC Seri 15-B menggunakan arsitektur pemrosesan terdistribusi. Papan CPU utama menangani fungsi inti CNC — interpolasi kode G, eksekusi tangga PMC, tampilan, dan komunikasi. Ketika sistem dikonfigurasikan untuk jumlah sumbu tinggi, papan sub CPU memperluas kapasitas ini:

Pemrosesan sumbu independen:Sub CPU mengambil alih kepemilikan sumbu servo tambahan — biasanya sumbu servo yang berada di luar kapasitas CPU utama dasar. Ia menjalankan perintah posisinya sendiri dan pemrosesan umpan balik untuk sumbu yang diperluas ini pada bandwidth loop servo penuh.

Operasi paralel:Sub CPU bekerja secara paralel dengan CPU utama. Sementara CPU utama memproses sumbu-sumbu yang berada di bawah kendalinya, sub-CPU secara bersamaan memproses sumbu-sumbu yang ditetapkannya. Kedua CPU melakukan sinkronisasi melalui bus CNC bersama — menghadirkan sistem multi-sumbu terpadu yang mulus kepada operator.

Penunjukan "Sub C":"Sub C" dalam deskripsi produk mengidentifikasi tingkat kemampuan sub CPU ini. Seri 15-B menawarkan beberapa varian sub CPU pada tingkat pemrosesan yang berbeda — tingkat C sesuai dengan kemampuan pemrosesan spesifik dalam keluarga sub CPU 15-B.

Skenario Aplikasi

Kesalahan sub CPU pusat pemesinan 5 sumbu seri 15-M:Pusat permesinan F15-M mengembangkan alarm secara khusus pada sumbu ke-4 dan ke-5 — sumbu yang ditangani oleh sub CPU — sementara X, Y, Z terus beroperasi secara normal. A16B-2202-0571 diidentifikasi sebagai kesalahan. Penggantian mengembalikan operasi 5 sumbu.

Pemeliharaan sub CPU bubut multi-turret Seri 15-T:Pusat belok menara ganda F15-T dengan subspindle mengalami perbaikan sistem kontrol. A16B-2202-0571 diganti di samping papan CPU utama untuk pembaruan sistem yang komprehensif.

Pertanyaan Umum

Q1: Apa perbedaan antara A16B-2202-0571 (Sub CPU) dan A16B-3200-0060 (CPU Utama) untuk Seri 15-B?

A16B-3200-0060 adalah motherboard CPU utama — papan inti yang terhubung dengan semua papan lainnya, yang menangani fungsi utama CNC. A16B-2202-0571 adalah papan sub CPU — papan prosesor sekunder yang memperluas jumlah sumbu melebihi kapasitas dasar CPU utama. Keduanya harus ada dan berfungsi agar sistem multi-sumbu Seri 15-B yang dikonfigurasi sepenuhnya dapat beroperasi dengan benar.

Q2: Apakah A16B-2202-0571 berfungsi dalam konfigurasi 15-M dan 15-T tanpa modifikasi?

Ya. Deskripsi papan mengonfirmasi "PCB - 15M/T / F15B SUB CPU BOARD" — papan ini melayani kedua konfigurasi. Program PMC dan parameter sumbu CNC menentukan sumbu dan fungsi mana yang ditetapkan ke sub CPU — bukan papan perangkat keras itu sendiri. Tidak diperlukan modifikasi pada papan untuk mengubah konfigurasi pemesinan dan pembubutan.

Q3: Apakah penggantian A16B-2202-0571 memerlukan cadangan parameter sumbu sub CPU?

Parameter CNC untuk sumbu yang dikontrol sub CPU disimpan dalam modul memori SRAM utama Seri 15-B — bukan di papan sub CPU itu sendiri. Mengganti A16B-2202-0571 tidak mempengaruhi data parameter yang disimpan. Namun, selalu lakukan pencadangan parameter penuh sebelum pemeliharaan papan utama atau sub CPU sebagai tindakan pencegahan.

Q4: Apakah A16B-2202-0571 khusus untuk Seri 15-B atau juga digunakan di Seri 15-A?

Deskripsi produk secara eksplisit menyebutkan "F15B" — 15-B (perangkat keras generasi kedua). Seri 15-A menggunakan arsitektur perangkat keras yang berbeda. A16B-2202-0571 adalah papan sub CPU 15-B dan tidak kompatibel dengan sistem 15-A.
