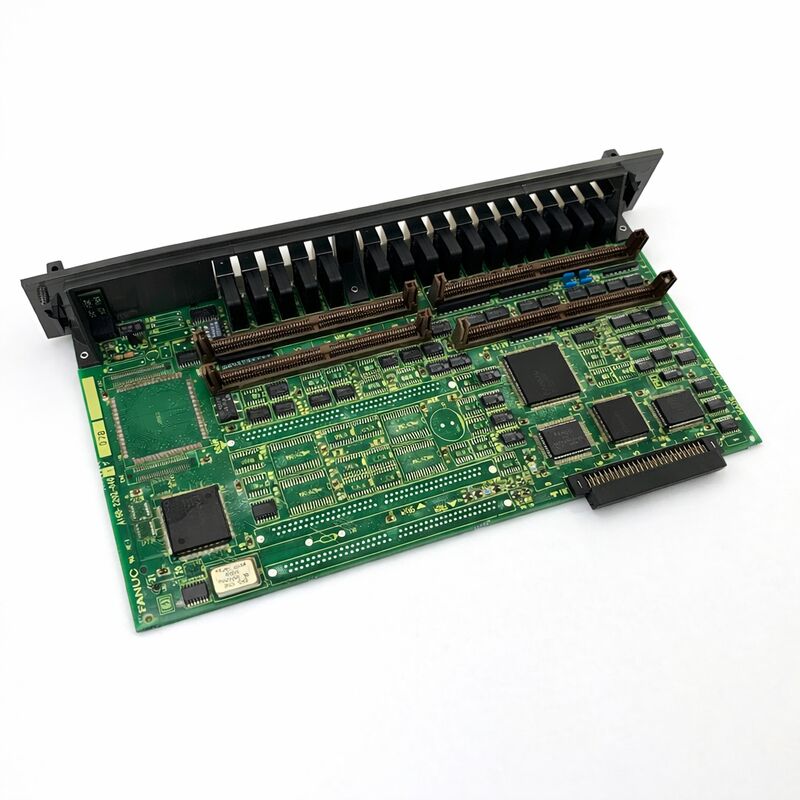

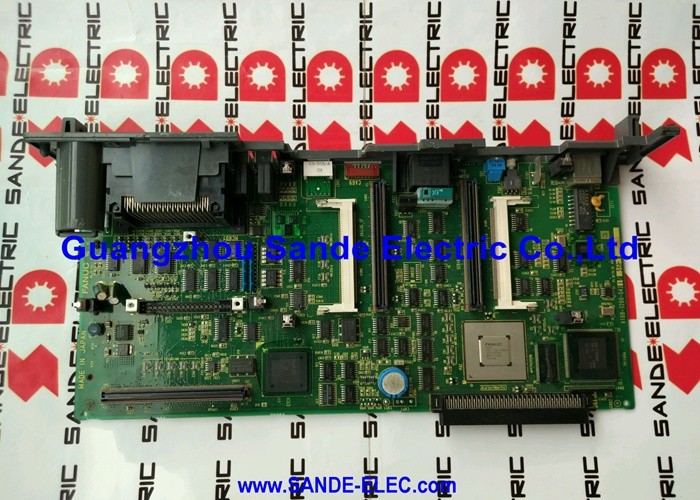

FANUC SERVO AMPLIFIER BOARD A16B-2202-0682 A16B22020682 A16B-22O2-O682 yang digunakan

FANUC A16B-2202-0682 | Papan Penggerak Amplifier Spindel Alpha SPMC-11 — Seri αC, 48A, 283–325V DC

Nomor Suku Cadang: A16B-2202-0682

Produsen: FANUC Corporation (Jepang)

Jenis Produk: Papan Pengkabelan Daya Amplifier Spindel (Papan Penggerak)

Seri Papan: A16B-2202

Gambaran Umum

A16B-2202-0682 adalah papan pengkabelan daya — papan penggerak — di dalam modul amplifier spindel Alpha SPMC-11 FANUC A06B-6082-H211.

Dalam arsitektur dua papan SPMC-11, ini adalah tahap daya: PCB yang membawa sirkuit transistor arus tinggi, penginderaan arus, dan koneksi daya fisik ke bus DC dan motor spindel.

Papan PCB kontrol A20B-2001-0781 yang berpasangan menangani semua kecerdasan tingkat sinyal; A16B-2202-0682 mengeksekusi perintah arus yang diterimanya.

SPMC-11 (Spindle Amplifier Module C, 11kW) adalah bagian dari lini produk spindel Alpha C FANUC — rentang penggerak yang dirancang untuk pusat permesinan ringkas, pusat pembubutan, dan mesin bubut yang membutuhkan amplifier spindel mandiri dalam format modul sempit 90mm.

Umum ditemukan di mesin CNC Leadwell, pusat permesinan FANUC Robodrill, dan alat mesin ringkas lainnya, modul SPMC-11 menggerakkan motor spindel AC seri αC6 dan αC8 menggunakan antarmuka Tipe 1 — tautan komunikasi serial standar antara CNC dan penggerak spindel.

Arus keluaran terukur 48A pada papan penggerak sesuai dengan peringkat berkelanjutan 13,2kW SPMC-11. Pada tegangan bus DC 283–325V yang disediakan oleh PSM (Power Supply Module) sistem, papan ini menangani arus transistor switching yang menghasilkan keluaran tiga fase frekuensi variabel yang menggerakkan motor spindel.

Lebar modul 90mm menempatkan SPMC-11 di antara modul spindel yang lebih sempit — dua kipas pendingin internal (satu internal, satu eksternal) ditambah heatsink eksternal mengelola beban termal dalam jejak kaki yang ringkas ini.

Spesifikasi Utama

Arsitektur SPMC-11 — Peran Papan Daya

SPMC-11 memisahkan elektroniknya menjadi dua lapisan fungsional. Papan kontrol A20B-2001-0781 mengelola kontrol kecepatan dan torsi loop tertutup spindel, memproses umpan balik dari sensor posisi motor, menangani komunikasi serial dengan CNC, dan menghasilkan sinyal penggerak gerbang yang dibutuhkan papan daya.

A16B-2202-0682 menerima sinyal gerbang ini dan menggunakannya untuk mengalihkan transistornya, mengubah bus DC 283–325V menjadi keluaran AC tiga fase frekuensi variabel yang mempercepat, menjalankan, dan memperlambat motor spindel.

Pemisahan ini disengaja secara arsitektural. Penggerak spindel harus menangani tuntutan yang sangat berbeda: spindel harus berakselerasi dari nol hingga kecepatan maksimum dalam hitungan detik, mempertahankan kecepatan konstan di bawah beban pemotongan yang bervariasi, dan melambat sama cepatnya untuk pergantian alat yang cepat.

Semua ini membutuhkan kemampuan untuk mengalihkan arus yang sangat besar — hingga 48A di SPMC-11 — dengan waktu yang presisi. Menempatkan komponen arus tinggi pada papan daya khusus memisahkan mereka secara fisik dari sirkuit kontrol tingkat sinyal yang lebih halus.

Transistor papan daya juga menangani siklus pengereman regeneratif. Ketika spindel melambat, motor bertindak sebagai generator, mengembalikan energi ke bus DC. Papan daya SPMC-11 mengelola aliran energi dua arah ini bekerja sama dengan PSM.

Ketidakcocokan Versi Perangkat Lunak

Modul SPMC-11 tersedia dalam tiga varian perangkat lunak: #H510, #H511, dan #H512. Akhiran menunjukkan versi perangkat lunak yang dimuat dalam memori papan kontrol.

Versi-versi ini tidak dapat dipertukarkan — mereka mengimplementasikan set fitur yang berbeda dan mendukung konfigurasi motor dan umpan balik yang berbeda.

#H512 adalah versi terbaru dan menggantikan #H510 dan #H511.

Saat mencari modul pengganti atau mengatur layanan perbaikan, menentukan akhiran yang benar sangat penting. Modul dengan akhiran yang salah yang dipasang di mesin biasanya akan menghasilkan kode alarm yang berkaitan dengan ketidakcocokan parameter spindel atau kesalahan konfigurasi umpan balik.

Sebelum memesan, identifikasi akhiran dari label modul dan tentukan kepada pemasok.

Isolasi Kesalahan — Papan Daya vs Papan Kontrol

Ketika SPMC-11 menghasilkan alarm spindel, sifat kode alarm menunjukkan apakah kesalahan ada di papan daya atau papan kontrol.

Kesalahan papan daya bermanifestasi sebagai alarm arus berlebih, kode kesalahan IPM (modul transistor), atau hilangnya keluaran motor spindel sepenuhnya.

Kesalahan papan kontrol bermanifestasi sebagai kesalahan komunikasi serial (kode alarm C0, C1, C2), kesalahan sinyal coder posisi, atau alarm terkait parameter.

Tampilan LED ganda modul — satu untuk setiap bagian papan — adalah referensi diagnostik pertama.

FAQ

Q1: SPMC-11 menunjukkan alarm arus berlebih (biasanya kode alarm 12). Isolasi kumparan motor telah diuji dan baik. Apakah A16B-2202-0682 yang rusak?

Jika isolasi motor dipastikan baik dan alarm tetap ada, modul transistor papan daya kemungkinan besar adalah penyebabnya. Uji dengan melepaskan kabel daya motor (U, V, W) dari modul dan memerintahkan spindel. Jika alarm 12 sekarang hilang, kesalahan ada pada motor atau kabel motor.

Jika alarm 12 masih terjadi dengan motor terlepas, transistor pada A16B-2202-0682 kemungkinan telah rusak. Penggantian atau perbaikan tingkat modul adalah tindakan yang tepat.

Q2: Modul SPMC-11 pengganti dengan akhiran #H512 tersedia, tetapi yang asli adalah #H511. Apakah #H512 pengganti yang cocok?

The #H512 menggantikan #H511 dan umumnya kompatibel sebagai pengganti. Namun, verifikasi jenis motor spindel dan konfigurasi umpan balik terhadap kombinasi yang didukung oleh #H512. Dalam sebagian besar aplikasi motor αC6 dan αC8 standar, #H512 berfungsi dengan benar sebagai pengganti langsung untuk #H511.

The #H510 adalah versi yang lebih awal yang juga biasanya digantikan oleh #H512, tetapi selalu konfirmasikan dengan dokumentasi pembuat mesin untuk perbedaan fitur spesifik aplikasi apa pun.

Q3: Kipas pendingin eksternal modul berhenti. Bisakah spindel terus berproduksi secara terbatas sambil mencari kipas pengganti?

Operasi tanpa kipas pendingin eksternal harus dihindari kecuali untuk interval terpendek. Transistor A16B-2202-0682 menghasilkan panas yang cukup besar pada arus spindel yang terlibat dalam pemotongan.

Tanpa kipas eksternal, suhu heatsink naik dengan cepat di bawah beban. Operasi berkelanjutan berisiko kerusakan termal pada transistor.

Kipas pengganti harus segera dicari, dan penggunaan spindel dalam produksi harus ditangguhkan sampai kipas diganti.

Q4: Tampilan alarm spindel menunjukkan kode C0, C1, atau C2. Ini adalah kesalahan komunikasi serial. Apakah A16B-2202-0682 penyebabnya?

Kode alarm C0, C1, dan C2 adalah kesalahan komunikasi serial antara CNC dan modul spindel — mereka berasal dari papan kontrol (A20B-2001-0781), bukan papan daya.

Periksa terlebih dahulu koneksi kabel komunikasi serial JA7B antara CNC dan SPMC-11.

Bersihkan dan pasang kembali konektor. Jika alarm tetap ada, papan kontrol adalah komponen yang dicurigai, bukan A16B-2202-0682.

Q5: A16B-2202-0682 tidak tersedia secara terpisah dari modul lengkap. Apa saja pilihan perbaikan ketika papan daya secara khusus rusak?

Penyedia layanan perbaikan penggerak FANUC spesialis menawarkan penggantian modul transistor di dalam modul SPMC-11 — mengganti perangkat IPM yang rusak secara spesifik daripada seluruh modul. Ini adalah pilihan yang hemat biaya ketika transistor rusak secara terisolasi tanpa kerusakan katastropik pada sirkuit sekitarnya.

Untuk penggerak di mana kegagalan transistor telah menyebabkan kerusakan sekunder, pertukaran modul lengkap adalah jalur yang lebih andal. Kedua opsi memerlukan modul SPMC-11 lengkap untuk dinilai oleh fasilitas perbaikan.
