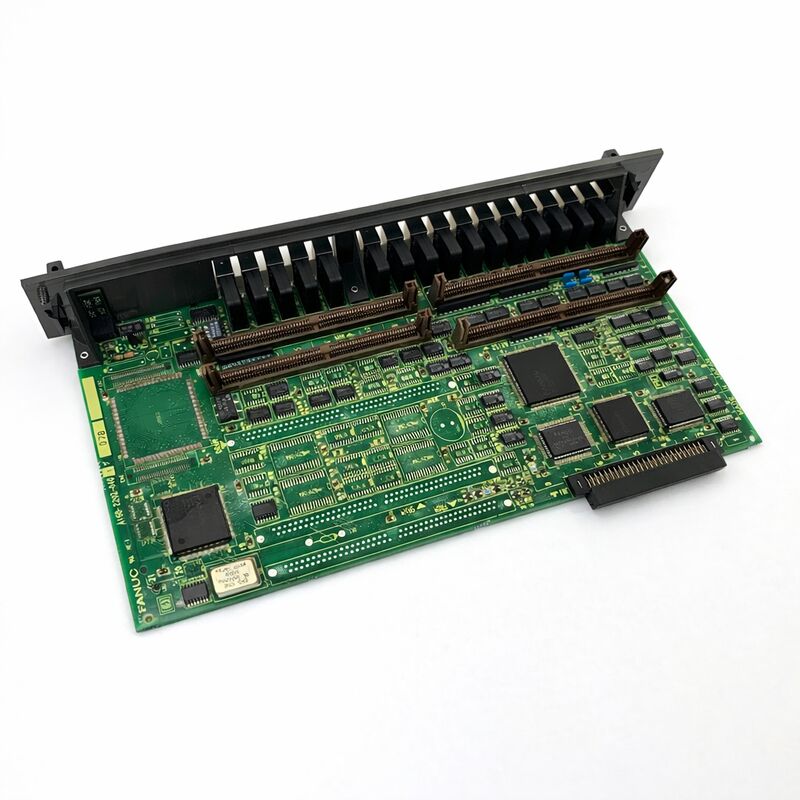

FANUC SERVO AMPLIFIER BOARD A16B-2202-0720 A16B22020720 A16B-22O2-O72O

FANUC A16B-2202-0720 ∙ Sumber-Tipe 104/80 I/O PCB dengan Hi-Speed Skip ∙ Seri 16 / 18, Asal Jepang

Nomor Bagian:A16B-2202-0720

Produsen:FANUC Corporation (Jepang)

Jenis produk:Panel operator / PCB I/O mesin

Seri papan:A16B-2202

Input digital (DI):104

Output digital (DO):80

Skip kecepatan tinggi:Ya (HDI)

Sistem yang kompatibel:FANUC Seri 15 / 16 / 18 Model B dan C

Gambaran umum

A16B-2202-0720 adalah tipe sumber 104-input / 80-output I / O PCB dengan kemampuan skip kecepatan tinggi untuk sistem CNC FANUC Seri 16 dan 18.

Ini adalah varian jumlah I/O terbesar dalam seri A16B-2202 menyediakan 104 saluran input digital dan 80 saluran output digital dalam satu papan,bersama dengan sirkuit masukan digital kecepatan tinggi (HDI) terintegrasi yang memungkinkan fungsi skip kecepatan tinggi untuk aplikasi probing dan pengukuran dalam proses.

Dalam arsitektur CNC FANUC, I / O PCB adalah titik di mana perangkat lapangan fisik mesin terhubung ke pengontrol CNC.dan indikator panel pada mesin harus terhubung ke perangkat keras I/O sebelum tangga PMC dapat membacanya atau mengemudi.

A16B-2202-0720 menyediakan 104 + 80 saluran yang dibutuhkan oleh konfigurasi mesin yang lebih besardan urutan pemasangan yang kompleks dengan cepat mengumpulkan persyaratan I / O yang papan yang lebih kecil tidak dapat mengakomodasi.

Papan ini dipasang sebagai unit I/O mandiri dan terhubung ke papan utama yang kompatibel seperti A16B-2202-0860 dan A16B-3200-0190.

Spesifikasi Utama

104 Input dan 80 Output

Setiap fungsi mesin yang dikendalikan oleh PMC membutuhkan setidaknya satu titik I/O. Katup hidraulik empat arah membutuhkan setidaknya dua output. Pintu dengan switch batas terbuka dan tertutup membutuhkan dua input.Sensor konfirmasi pengganti alat membutuhkan satu input per stasiun dalam beberapa konfigurasi.

Pengganti palet otomatis menambahkan lapisan lain persyaratan I / O di atas.

Mesin dengan kebutuhan I/O 100+ umum. Pusat pemesinan horizontal khas dengan ATC dan pallet changer dapat menggunakan output 60-80 dan input 70-90 dalam konfigurasi moderat.

104 input dan 80 output A16B-2202-0720 mencakup rentang ini dengan nyaman sebagai solusi single-board.

Perbedaan antara -0720 (104 DI / 80 DO dengan skip) dan -0721 (104 DI / 72 DO dengan skip) adalah delapan saluran output.,beberapa zona pendingin, perlengkapan hidraulik multi-zona 8 output tambahan dapat menjadi perbedaan antara memasang I/O pada satu papan dan membutuhkan papan tambahan.

High-Speed Skip

Masukan skip kecepatan tinggi adalah sirkuit listrik yang terpisah dari masukan digital standar.Jalur langsung ini adalah apa yang membuat sub-millisecond respon untuk melewatkan sinyal masuk mungkin.

Dalam aplikasi pengukuran, sebuah probe pengukuran benda kerja menghasilkan sinyal listrik ketika menyentuh permukaan bagian.

Setiap penundaan antara sinyal probe dan kunci posisi bahkan beberapa milidetik diterjemahkan ke kesalahan posisi dalam hasil pengukuran.

Sirkuit HDI pada papan ini menghilangkan penundaan siklus pemindaian PMC dari jalur ini, memberikan respon sub-milisekund yang dibutuhkan untuk penggeledahan yang akurat.

Masukan HDI yang sama digunakan untuk pengukuran dalam proses, di mana kepala pengukuran menyentuh permukaan yang diolah untuk memverifikasi kepatuhan dimensi di tengah siklus.Hal ini juga berfungsi pengukuran panjang alat ketika probe tetap atau permukaan referensi digunakan sebagai datum.

Tanpa HDI yang ditemukan pada varian -0725 dan -0726 dalam seri yang sama, fungsi skip hanya dapat dilakukan dengan menggunakan input digital standar, yang tunduk pada penundaan pemindaian PMC.Untuk aplikasi penggelembung, ini tidak bisa diterima.

Kehadiran HDI membedakan papan ini sebagai pilihan yang tepat untuk pusat pemesinan yang dilengkapi dengan probe.

Konvensi I/O tipe sumber

Sumber tipe I/O menggambarkan arah aliran arus dalam sirkuit masukan. Pada papan tipe sumber, papan memasok arus ke perangkat lapangan.atau tombol ?? menghubungkan jalur sirkuit ke tanah (0V) ketika aktif.

Ini menarik input ke tanah dan papan mendeteksi aktivasi.

Konvensi ini bertentangan dengan I / O tipe sink, di mana papan tenggelam arus dari perangkat lapangan.

Perbedaan praktis adalah dalam cara kabel lapangan dikonfigurasi kabel tipe sumber menghubungkan beban antara output papan dan tanah,sementara tipe sink menghubungkan beban antara tegangan pasokan dan input papan.

Kabel panel harus sesuai dengan jenis board. Konfirmasi jenis I/O dari board yang ada dari labelnya sebelum mencari pengganti.

FAQ

Q1: Siklus probe pusat pemesinan menghasilkan pengukuran yang tidak konsisten. Dimensi yang diukur oleh probe bervariasi lebih dari yang diharapkan. Mungkinkah A16B-2202-0720 salah?

Inkonsistensi pengukuran probe dapat berasal dari sirkuit input HDI, stylus atau bodi probe, atau parameter perlambatan sumbu.

Pertama-tama konfirmasi input HDI skip terhubung ke terminal yang benar pada papan ini bukan ke input DI standar.periksa kualitas sinyal pemicu probe dengan osiloskop: pemicu bersih, bebas lompatan diperlukan untuk pengukuran yang konsisten.

Jika pemicu bersih dan koneksi HDI benar, sirkuit HDI papan harus diuji oleh teknisi layanan FANUC yang berkualitas.

Q2: Beberapa output mesin berhenti bekerja setelah lonjakan daya. I / O yang tersisa tampak normal. Mungkin papan sebagian rusak?

Ya. IC driver output DO pada papan I/O rentan terhadap transisi tegangan. Lonjakan daya dapat merusak satu atau lebih bagian driver output sementara meninggalkan yang lain utuh.

Hal ini menghasilkan pola kegagalan output selektif sementara saluran lain terus berfungsi.

Konfirmasi saluran output tertentu yang gagal dan periksa kerusakan komponen yang terlihat pada papan di dekat bagian output tersebut.

T3: Mesin ini memiliki konfigurasi I/O 96 input / 64 output. Dapatkah A16B-2202-0720 mengganti papan yang ada?

A16B-2202-0720 menyediakan 104 DI dan 80 DO lebih dari konfigurasi yang ada membutuhkan. saluran tambahan hanya tidak digunakan.dan perangkat lunak kompatibel dengan papan -0720, dapat berfungsi sebagai pengganti dengan saluran yang digunakan yang ditugaskan untuk sinyal yang ada.

Konfirmasi kompatibilitas jenis papan (sumber vs sink, dan kompatibilitas papan utama) sebelum melanjutkan.

T4: Papan I/O diganti. Beberapa input tidak merespon dengan benar meskipun kabel lapangan tampak benar. Apa yang harus diperiksa?

Setelah penggantian papan I/O, konfirmasi layar diagnostik di CNC menunjukkan penugasan alamat I/O yang sama yang diharapkan oleh program tangga.Jika papan pengganti memiliki konfigurasi alamat I / O yang berbeda ditetapkan oleh saklar perangkat keras atau parameter tangga membaca sinyal dari alamat yang salah.

Periksa pengaturan saklar DIP papan dengan pengaturan papan asli sebelum menyalakan.

Konfigurasi alamat adalah kesalahan umum selama penggantian papan I / O.

T5: Apa perbedaan antara A16B-2202-0720 dan A16B-2202-0725?

Kedua papan menyediakan 104 DI dan 80 DO. -0720 termasuk sirkuit skip high-speed (HDI); -0725 tidak.

Jika mesin menggunakan siklus pengukuran yang membutuhkan respon HDI, hanya -0720 yang akan memberikan akurasi pengukuran yang diperlukan.

Jika mesin tidak menggunakan probe atau skip kecepatan tinggi, baik papan berfungsi cukup, meskipun -0720 menyediakan kemampuan jika probe ditambahkan nanti.
