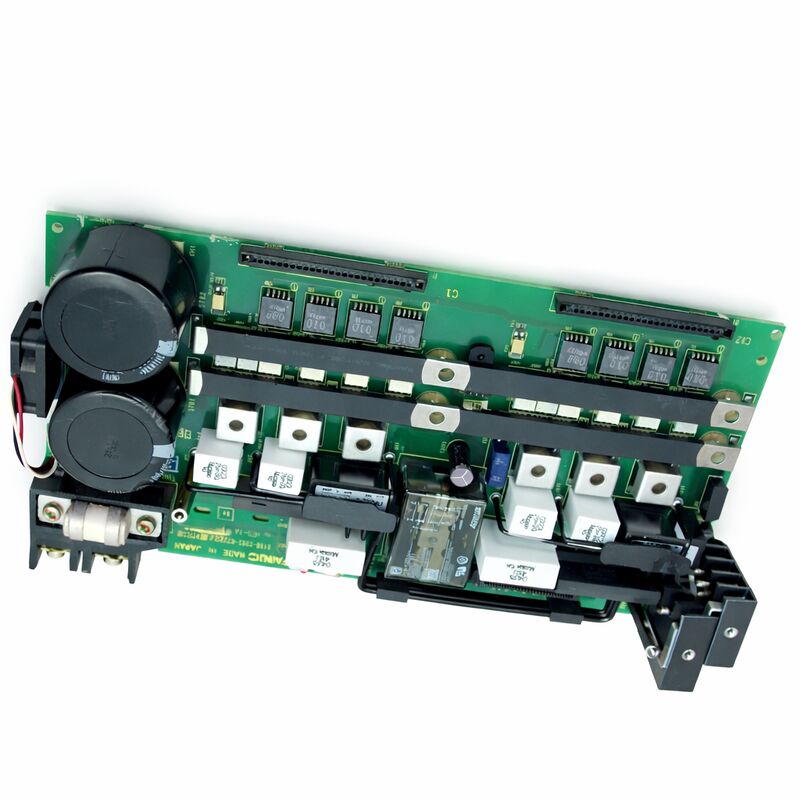

FANUC SERVO AMPLIFIER BOARD yang digunakan A16B-2202-0721 A16B22020721 A16B-22O2-O721

FANUC A16B-2202-0721 ∙ Sumber Tipe 104/72 I/O PCB dengan Hi-Speed Skip ∙ Asal Jepang

Nomor Bagian:A16B-2202-0721

Produsen:FANUC Corporation (Jepang)

Jenis produk:I/O PCB Source Type, 104 DI / 72 DO dengan Hi-Speed Skip

Seri papan:A16B-2202

Gambaran umum

A16B-2202-0721 adalah PCB I/O tipe sumber yang membawa 104 input digital dan 72 output digital, dengan fungsi skip hi-speed khusus yang dibangun ke dalam papan.Ini milik keluarga papan I/O A16B-2202 FANUC seri PCB I/O standar yang digunakan di beberapa generasi kontrol CNC FANUC.

Papan I/O adalah antarmuka antara pengontrol CNC dan perangkat lapangan mesin.

Setiap sensor, saklar, solenoid, relay, dan lampu sinyal pada mesin terhubung ke CNC melalui titik I/O.

A16B-2202-0721 menyediakan 104 dari koneksi masukan dan 72 koneksi output dalam satu papan,dalam konfigurasi output sumber yang berarti transistor output pasokan arus ke beban yang terhubung daripada tenggelamnya.

Fungsi skip kecepatan tinggi adalah input kecepatan tinggi khusus yang melewati latensi siklus pemindaian I/O normal.yang memperkenalkan penundaan pemindaian antara peristiwa sinyal fisik dan respon CNC.

Masukan skip kecepatan tinggi menangkap gangguan sinyal langsung di tingkat perangkat keras, memungkinkan CNC untuk merekam posisi poros pada saat sinyal skip menyala.

Ini adalah mekanisme di balik siklus pengukuran, pengukuran alat, dan operasi pengukuran dalam proses di mana pun mesin harus menangkap posisi yang tepat pada saat kontak pengukuran dibuat.

Spesifikasi Utama

Sumber vs. Sink ⁠ Mengapa Ini Penting

FANUC I/O board hadir dalam konfigurasi sumber dan sink output.Sumber output pasokan tegangan positif untuk beban . Sink output menarik sinyal rendah ¢ perangkat lapangan positif terhubung ke rel suplai dan I / O papan menyediakan jalur kembali.

Menggabungkan papan sumber dan wastafel di kabinet drive yang di kabelkan untuk konfigurasi yang berlawanan membutuhkan kabel ulang.

Ini bukan perubahan sepele pada mesin yang sudah terpasang sebelum mencari pengganti untuk A16B-2202-0721,konfirmasi jenis output papan yang dipasang dari labelnya dan dari dokumentasi listrik mesin.

Penunjukan sumber/sink selalu ada pada label papan tulis.

Hi-Speed Skip

Masukan skip kecepatan tinggi pada papan ini terhubung langsung ke perangkat keras penanganan gangguan CNC.atau probe pengukuran CNC menangkap posisi sumbu saat ini menghitung dalam perangkat kerasTidak ada penundaan pemindaian perangkat lunak berlaku.

Penangkapan posisi perangkat keras ini adalah apa yang memungkinkan pemindaian benda kerja yang tepat.Posisi yang tercatat pada saat kontak probe akan terlambat hingga satu siklus pemindaian PMC, biasanya beberapa milidetik..

Pada kecepatan input yang digunakan untuk membidik, bahkan beberapa milidetik keterlambatan diterjemahkan ke kesalahan posisi yang dapat diukur.

Posisi yang tepat untuk resolusi siklus interpolasi CNC.

Siklus penggeledahan, pengukuran panjang alat otomatis, dan pengukuran dalam proses pada sistem FANUC tergantung pada fungsi perangkat keras ini.

A16B-2202-0721 menyediakan sebagai fitur terintegrasi di samping jumlah saluran I/O utama.

Konfigurasi Baris I/O ️ Konfirmasi Sebelum Memesan

Papan ini mendukung dua konfigurasi baris konektor I/O yang berbeda: susunan dua baris dan susunan tiga baris.

Tata letak konektor fisik dan sambungan kabel kabel berbeda antara konfigurasi ini.

Menginstal papan dengan konfigurasi baris yang berbeda dari yang mesin kabel untuk membutuhkan modifikasi sabuk.

Sebelum memesan, tentukan berapa banyak baris konektor I/O yang digunakan oleh papan yang saat ini dipasang.

Periksa papan fisik di lemari, atau periksa dokumentasi listrik mesin.Ini adalah langkah verifikasi praktis kedua konfigurasi diidentifikasi dengan nomor bagian yang sama.

FAQ

T1: Beberapa output PMC tidak menunjukkan respon, tetapi tangga PMC tampaknya berjalan normal.

Kegagalan output parsial ?? beberapa output berturut-turut tidak merespons sementara yang lain bekerja ?? dengan keadaan eksekusi PMC normal sering menunjukkan kesalahan bagian driver pada PCB I / O itu sendiri.Periksa sekring untuk keluar common rail pertama.

Fuse output yang meledak membunuh semua output yang dipasok oleh fuse tersebut.

T2: Mesin menggunakan siklus pengamatan Renishaw. Probe menembakkan tetapi posisi yang dicatat secara konsisten tergores. Apakah masukan skip kecepatan tinggi adalah masalahnya?

Posisi konstan yang tergeser pada penggelembungan daripada penyebaran acak lebih sering menjadi masalah kecepatan feed atau vektor pendekatan daripada kesalahan perangkat keras input skip.

Kegagalan input skip kecepatan tinggi yang asli menyebabkan CNC tidak mendaftarkan acara skip sama sekali, atau mendaftarkannya di posisi penundaan pemindaian perangkat lunak.

Jika probe menembakkan dan posisi dicatat tetapi dialihkan, periksa parameter makro probe dan pengaturan kecepatan feed.

Jika tidak ada acara skip yang terdaftar, uji sinyal input skip di konektor papan.

T3: Apakah jenis sumber A16B-2202-0721 dapat ditukarkan dengan jenis sink I/O board dengan jumlah DI/DO yang sama?

Tidak, sumber dan sink board memiliki polaritas transistor output yang berbeda.

Beban tipe sink yang dihubungkan ke output sumber, atau sebaliknya, tidak akan berfungsi dengan benar dan dapat merusak papan atau perangkat lapangan.

Konfirmasi papan yang dipasang adalah tipe sumber sebelum memesan.

T4: Papan I/O telah diganti tetapi beberapa koneksi perangkat lapangan sekarang intermiten. Apa yang harus diperiksa terlebih dahulu?

Periksa bahwa semua I / O konektor sabuk sepenuhnya duduk di papan baru.

Konektor papan I/O pada PCB FANUC cocok dengan tekanan bagian dari tempat duduk menyebabkan gangguan sinyal intermiten yang sulit dibedakan dari masalah perangkat lapangan.

Tekan kembali setiap konektor dengan kuat dan uji kembali titik I / O yang terkena sebelum menyelidiki kabel lapangan.

Q5: Bagaimana masukan skip kecepatan tinggi di A16B-2202-0721?

Masukan skip kecepatan tinggi menggunakan konektor khusus yang terpisah dari sabuk I / O standar.

Polaritas sinyal dan tegangan antarmuka harus sesuai dengan apa yang diharapkan oleh papan, biasanya sinyal NPN atau PNP 24 VDC tergantung pada konfigurasi listrik mesin.

Lihat manual koneksi mesin untuk diagram kabel yang benar.
