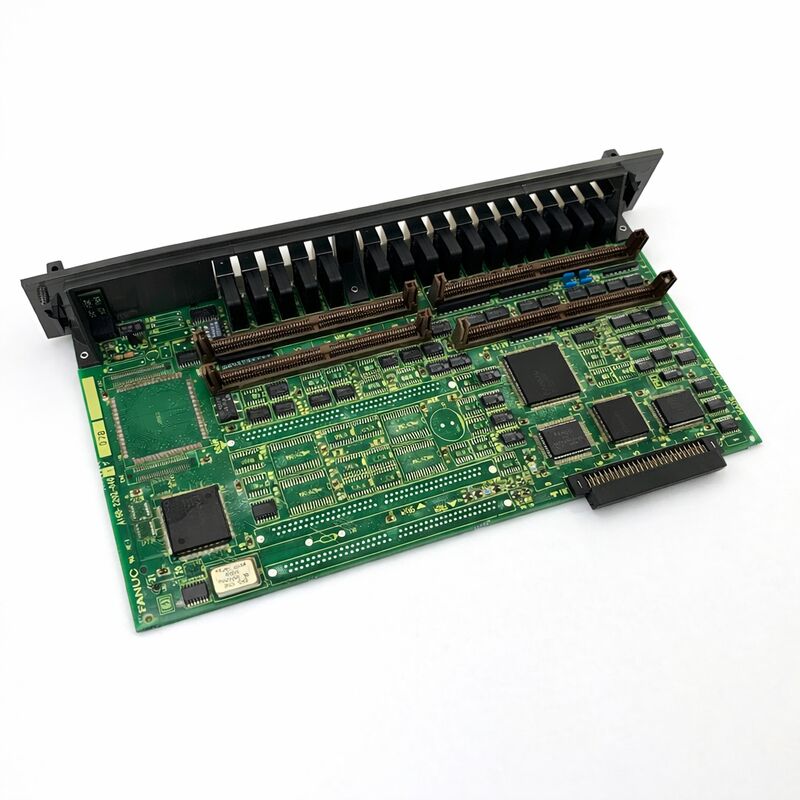

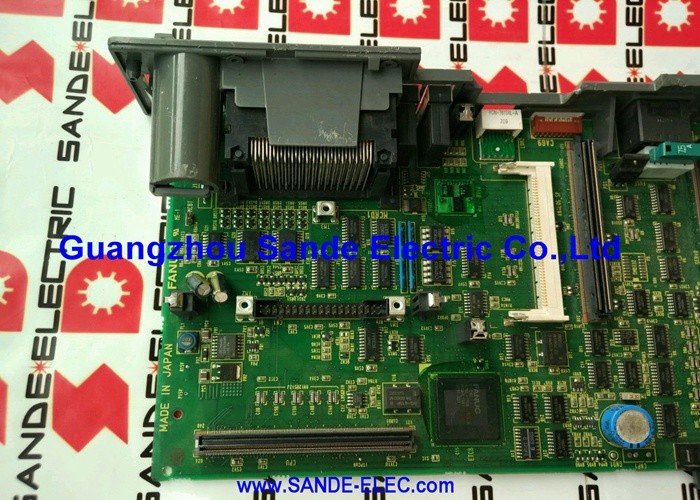

FANUC A16B-2202-0726 | F16M / F16T I/O PCB — 104DI / 72DO, Tanpa Skip Kecepatan Tinggi, Seri 16-A

Nomor Suku Cadang: A16B-2202-0726

Produsen: FANUC Corporation (Jepang)

Tipe Produk: PCB Antarmuka I/O (Papan DI/DO)

Seri Papan: A16B-2202

Deskripsi: PCB — DI/DO: 104/72 Tanpa Skip Kecepatan Tinggi, F16M/T

Tinjauan

A16B-2202-0726 adalah papan sirkuit cetak antarmuka I/O untuk pengontrol CNC F16M dan F16T FANUC — varian pusat permesinan dan pusat pembubutan Seri 16-A. Papan ini menyediakan antarmuka input dan output digital diskrit antara PMC (Programmable Machine Controller) pengontrol CNC dan perangkat lapangan mesin perkakas, membawa 104 input digital dan 72 output digital melalui satu papan.

Pengontrol F16M dan F16T — penerus generasi 16-A sebelumnya — adalah salah satu platform CNC FANUC pertama yang menawarkan solusi kontrol berkemampuan tinggi yang sesungguhnya untuk permesinan produksi dengan harga bersaing.

Mereka menjalankan lingkungan pemrograman FANUC standar, mendukung sistem penggerak Alpha, dan menawarkan kinerja permesinan yang dibutuhkan oleh manufaktur suku cadang presisi.

Papan I/O adalah komponen yang menghubungkan semua kecerdasan pengontrol ini ke mesin fisik: mekanisme penggantian alat, sistem pendingin, sakelar batas sumbu, interlock pintu, hidrolik, dan semua elemen kontrol diskrit yang menjadikan pusat permesinan sebagai sistem produksi yang lengkap.

Penunjukan "Tanpa Skip Kecepatan Tinggi" adalah pengenal penting.

Fungsi skip kecepatan tinggi memungkinkan CNC mendeteksi sinyal skip kecepatan tinggi dari probe pengukur dalam proses atau sensor sentuh dan segera merekam posisi sumbu saat ini tanpa latensi pemindaian I/O standar.

A16B-2202-0726 tidak menyertakan sirkuit ini — ini adalah versi untuk mesin yang tidak memerlukan pengukur dalam proses atau aplikasi pengukuran kecepatan tinggi. Pendampingnya dengan fungsi skip adalah A16B-2202-0725 (yang membawa jumlah 104DI/72DO yang sama dengan tambahan input skip).

Spesifikasi Utama

104DI / 72DO — Kapasitas Titik I/O

Pusat permesinan yang dikontrol oleh F16M menghasilkan banyak lalu lintas I/O. Input konfirmasi kantong majalah alat, sinyal status urutan pengubah alat otomatis, sakelar aliran dan level sistem pendingin, konfirmasi posisi sistem palet, input kesalahan konveyor chip, sensor tekanan hidrolik, input keselamatan interlock pintu — dan di sisi output, perintah solenoida untuk semua fungsi pneumatik dan hidrolik, sinyal katup pendingin, lampu indikator, dan output mulai siklus.

Pusat permesinan berfitur lengkap dapat dengan mudah menggunakan 60–80 titik input dan 40–50 titik output.

Kapasitas 104/72 dari A16B-2202-0726 memberikan ruang bagi pembuat mesin untuk mesin lengkap dengan ruang untuk opsi.

72 output menggerakkan koil relai 24V DC mesin, katup solenoida, dan sirkuit indikator secara langsung.

Setiap sirkuit output memiliki peringkat arus yang ditentukan — biasanya sekitar 200mA per titik — yang sesuai dengan spesifikasi koil relai industri standar dan solenoida.

Melebihi peringkat ini akan merusak transistor output. Sekering output yang ukurannya tepat dan beban yang ditentukan dengan benar adalah aspek penting dari desain kelistrikan mesin.

Skip Kecepatan Tinggi — Apa yang Kurang dari Papan Ini dan Kapan Itu Penting

Fungsi skip kecepatan tinggi relevan untuk mesin yang dilengkapi dengan probe pengukuran dalam proses — probe Renishaw atau Heidenhain yang mengukur suku cadang yang dimesin saat masih di mesin, tanpa melepaskannya.

Ketika probe bersentuhan dengan benda kerja, ia menghasilkan sinyal skip. CNC harus merekam posisi sumbu yang tepat pada saat kontak, dengan presisi mikrodetik, terlepas dari di mana siklus pemindaian PLC berada pada saat itu.

I/O Standar — seperti A16B-2202-0726 — memproses input pada siklus pemindaian PMC.

Siklus pemindaian memperkenalkan latensi. Untuk probe yang mengukur fitur pada kecepatan umpan lambat, latensi ini mungkin dapat diterima.

Untuk pengukur dalam proses presisi tinggi pada kecepatan umpan yang biasanya digunakan dalam produksi, latensi pemindaian I/O standar terlalu besar, dan sirkuit skip kecepatan tinggi diperlukan.

Jika mesin dengan A16B-2202-0726 memerlukan penambahan pengukur dalam proses nanti, papan I/O harus ditukar dengan A16B-2202-0725 untuk mendapatkan input skip kecepatan tinggi.

Ini adalah perubahan perangkat keras, bukan perubahan parameter.

Pertimbangan Pengadaan dan Penggantian

A16B-2202-0726 telah dihentikan. Ketika papan asli gagal, penggantinya berasal dari rantai pasokan purnajual. Baik 0726 (tanpa skip) maupun 0725 (dengan skip) adalah kuantitas yang diketahui dengan riwayat layanan yang mapan. Pemasok sering kali menyimpan kedua varian.

Prosedur penggantian mudah: penggantian papan fisik, konfirmasi semua konektor terpasang, dan verifikasi fungsional melalui layar diagnostik I/O CNC.

Tidak ada parameter spesifik untuk papan I/O yang perlu dikonfigurasi — penetapan alamat I/O PMC untuk papan ini disimpan dalam parameter PMC CNC dan tetap tidak berubah setelah penggantian papan.

FAQ

Q1: Beberapa titik output pada A16B-2202-0726 berhenti berfungsi. Perintah output PMC dikonfirmasi benar. Apakah papan rusak?

Beberapa titik output mati dengan perintah PMC yang benar konsisten dengan kegagalan transistor output — biasanya disebabkan oleh arus berlebih dari korsleting atau lonjakan induktif pada beban yang terhubung.

Periksa apakah output yang gagal berada pada konektor yang sama atau berbagi pengembalian ground yang sama.

Jika sekering output dipasang untuk grup titik yang gagal, periksa terlebih dahulu. Jika sekering utuh dan output tetap mati, bagian driver output papan telah rusak dan penggantian papan diperlukan.

Q2: CNC menampilkan alarm komunikasi I/O yang melibatkan A16B-2202-0726. Konektor papan telah dipasang kembali. Apa lagi yang harus diperiksa?

Setelah memasang kembali konektor, periksa tegangan suplai 24V DC ke papan I/O. Kondisi tegangan rendah menyebabkan alarm komunikasi yang meniru kegagalan papan.

Ukur suplai pada terminal input 24V papan — bukan pada sumber suplai — untuk mendeteksi penurunan tegangan pada kabel suplai.

Periksa juga kabel bus I/O antara papan I/O dan papan utama CNC untuk kerusakan atau kontak yang longgar.

Q3: Mesin memerlukan penambahan kemampuan pengukur dalam proses. Bisakah A16B-2202-0726 mendukung sistem probe?

A16B-2202-0726 tidak memiliki sirkuit input skip kecepatan tinggi yang diperlukan untuk pengukur dalam proses presisi. Latensi input I/O standar terlalu tinggi untuk penangkapan posisi probe yang akurat. Untuk menambahkan pengukur dalam proses, papan I/O harus diganti dengan A16B-2202-0725 (yang memiliki input skip kecepatan tinggi).

Program PMC mesin juga perlu diperbarui untuk menangani logika probe, dan parameter CNC untuk fungsi skip perlu dikonfigurasi.

Q4: Beberapa input pada A16B-2202-0726 secara intermiten membaca status yang salah. Pengkabelan ke input yang terpengaruh telah diperiksa dan benar. Apakah papan rusak?

Pembacaan input yang salah secara intermiten dengan pengkabelan yang benar terkonfirmasi menunjukkan degradasi kapasitor filter input pada papan yang menua.

Kapasitor filter input menghaluskan sinyal input 24V sebelum mencapai isolator optik.

Seiring bertambahnya usia kapasitor, efektivitas penyaringannya menurun, memungkinkan transien kebisingan menghasilkan pembacaan input palsu.

Gejala ini bergantung pada suhu — biasanya memburuk saat papan memanas saat beroperasi. Penggantian papan atau perbaikan tingkat kapasitor akan menyelesaikan ini.

Q5: Pengganti A16B-2202-0726 dari mesin lain dari model Seri 16-A yang sama tersedia. Bisakah itu digunakan secara langsung?

A16B-2202-0726 dari platform pengontrol yang identik dapat dipertukarkan secara langsung — papan adalah item standar tanpa konfigurasi spesifik mesin yang disimpan di dalamnya.

Pemetaan alamat I/O PMC untuk papan ini disimpan dalam parameter PMC CNC, bukan pada papan itu sendiri.

Setelah memasang papan pengganti, titik I/O seharusnya berfungsi tanpa perubahan parameter apa pun.

Verifikasi melalui layar diagnostik I/O CNC setelah pemasangan untuk mengonfirmasi semua input dan output yang diharapkan merespons dengan benar.
