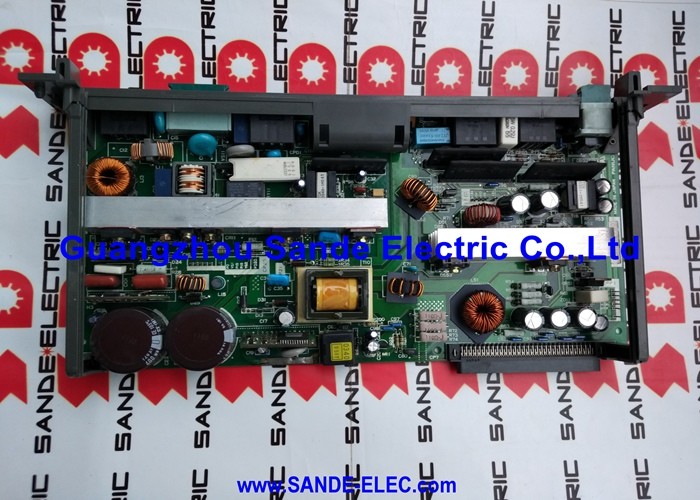

Fanuc A16B-2202-0790 Pc Board Alpha Drive Unit A16B22020790 A16B-22O2-O79O

FANUC A16B-2202-0790 | PCB I/O Panel Operator — Seri A16B-2202, Seri 16 / 18, Asal Jepang

Nomor Suku Cadang: A16B-2202-0790

Produsen: FANUC Corporation (Jepang)

Tipe Produk: PCB I/O Panel Operator

Seri Papan: A16B-2202

Sistem yang Kompatibel: FANUC Seri 16 / 18 CNC dan yang kompatibel

Tinjauan

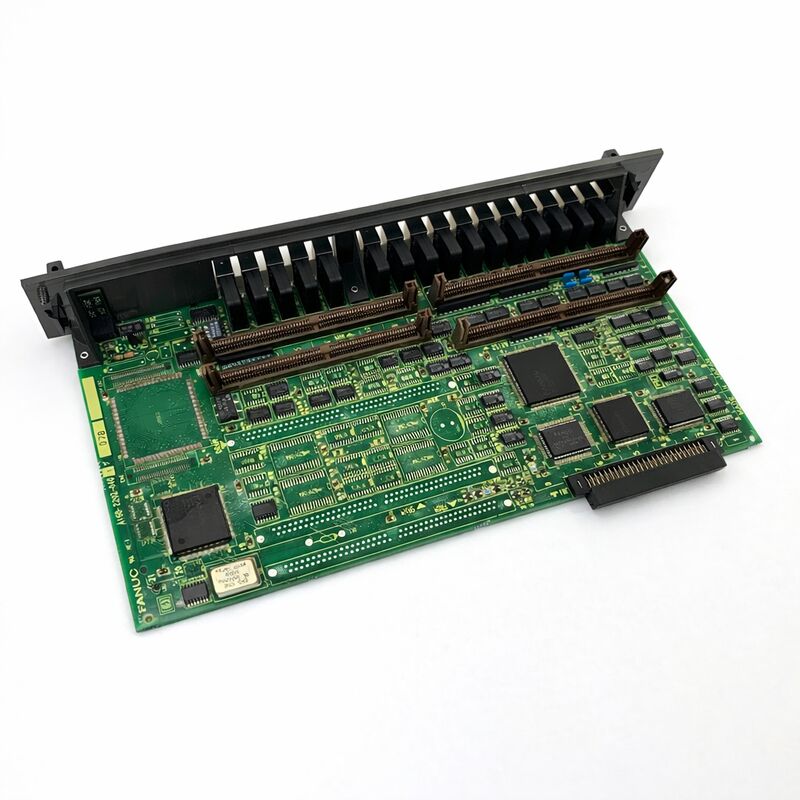

A16B-2202-0790 adalah papan sirkuit cetak I/O panel operator dari seri A16B-2202 FANUC. Papan ini termasuk dalam kelompok PCB antarmuka I/O dalam ekosistem pengontrol Seri 16 dan 18 FANUC yang menghubungkan program tangga PMC pengontrol CNC ke perangkat keras panel operator mesin perkakas.

Seri A16B-2202 mencakup jangkauan papan I/O ini yang terdefinisi dengan baik — varian yang berbeda melayani jumlah saluran input/output dan konfigurasi kelistrikan yang berbeda — dan -0790 adalah salah satu varian dalam keluarga yang sudah mapan ini.

Tujuan papan I/O panel operator adalah langsung: ini adalah antarmuka kelistrikan antara operator manusia dan pengontrol CNC.

Ketika operator menekan tombol override laju umpan, memilih mode pada sakelar pemilih mode, atau menekan tombol mulai siklus, tindakan fisik tersebut menghasilkan sinyal kelistrikan.

PCB I/O menerima sinyal tersebut, mengubahnya menjadi status digital, dan menyajikannya ke register masukan PMC. Program tangga PMC membaca masukan ini dan merespons dengan mengaktifkan fungsi CNC yang sesuai atau menggerakkan keluaran mesin yang sesuai.

Jalur kembali sama pentingnya. Setiap lampu indikator pada panel — lampu siklus berjalan, indikator aktif spindel, lampu alarm — digerakkan oleh logika keluaran PMC. Sirkuit keluaran pada PCB I/O mengambil perintah keluaran logis ini dan mengubahnya menjadi arus yang menerangi lampu fisik.

Spesifikasi Utama

I/O Panel dalam Arsitektur Sistem CNC

Hubungan antara panel operator dan pengontrol CNC dimediasi sepenuhnya melalui PCB I/O. Ini adalah berdasarkan desain.

Pengkabelan fisik dari panel — puluhan atau ratusan konduktor individu untuk sakelar, lampu, dan pemilih — tidak terhubung langsung ke logika utama pengontrol CNC. Ini terhubung ke PCB I/O. PCB I/O menyediakan pengkondisian sinyal, perlindungan, dan antarmuka kelistrikan yang mengubah sinyal lapangan menjadi tingkat logika yang kompatibel dengan pengontrol.

Pemisahan ini melayani beberapa tujuan.

Pengkabelan lapangan dari panel dapat membawa kebisingan, transien peralihan, dan kopling silang dari konduktor daya di dekatnya.

Sirkuit masukan PCB I/O menyaring dan meredam sinyal-sinyal ini sehingga PMC menerima data yang bersih dan andal.

Sirkuit keluaran pada PCB I/O menggerakkan arus yang relatif tinggi yang diperlukan untuk lampu indikator — arus yang akan merusak sirkuit logika pengontrol jika terhubung langsung.

PMC berkomunikasi dengan PCB I/O melalui bus serial I/O Link FANUC.

Koneksi serial ini berarti jarak fisik antara kabinet pengontrol dan panel operator tidak dibatasi oleh panjang kabel sinyal individu.

Kabel I/O Link membawa semua data saluran antara pengontrol dan PCB I/O sebagai aliran data serial berkecepatan tinggi.

PCB I/O mendeserialisasi data ini dan menggerakkan keluaran fisik sesuai.

Pola Kesalahan dan Diagnosis

Kesalahan papan I/O panel operator termasuk kegagalan yang paling terlihat oleh operator dalam sistem CNC.

Panel adalah antarmuka utama antara operator dan mesin. Ketika papan I/O gagal, kegagalan segera terlihat: tombol berhenti merespons, indikator menunjukkan status yang salah, atau mesin menolak untuk masuk mode otomatis karena masukan interlock keamanannya tidak dibaca dengan benar.

Layar diagnostik PMC CNC adalah alat diagnostik utama. Layar ini menunjukkan status langsung dari setiap alamat I/O dalam sistem.

Seorang teknisi berpengalaman memantau alamat masukan untuk tombol panel tertentu sambil secara fisik menekan dan melepaskan tombol tersebut.

Jika alamat berubah status, sirkuit masukan untuk saluran tersebut berfungsi. Jika tidak, kesalahan ada pada papan, pengkabelan, atau perangkat panel itu sendiri.

Beberapa kegagalan masukan atau keluaran yang terjadi bersamaan — terutama dalam satu grup konektor — sangat menunjukkan kegagalan papan daripada masalah pengkabelan.

Kesalahan pengkabelan individu biasanya memengaruhi satu sinyal pada satu waktu; kegagalan papan cenderung memengaruhi banyak saluran yang berbagi penggerak masukan atau keluaran umum.

Pemilihan PCB I/O — Keluarga A16B-2202

Seri A16B-2202 berisi banyak varian yang melayani jumlah saluran I/O dan jenis kelistrikan yang berbeda.

Varian dibedakan berdasarkan jumlah masukan, jumlah keluaran, apakah mereka menyertakan fungsi lompatan berkecepatan tinggi (HDI), dan jenis kelistrikan mereka (sumber atau sink).

Memilih pengganti yang benar memerlukan pengetahuan nomor suku cadang yang tepat dari papan yang terpasang.

Varian -0790 melayani konfigurasi I/O spesifiknya dalam keluarga A16B-2202. Menggantinya dengan varian akhiran yang berbeda — bahkan yang memiliki jumlah saluran serupa — berisiko jenis kelistrikan yang salah atau penetapan alamat I/O yang tidak kompatibel.

Selalu cari kecocokan nomor suku cadang yang tepat.

FAQ

Q1: Pemilih mode panel mesin dan beberapa tombol tekan berhenti merespons setelah peristiwa petir di dekatnya. CNC tidak menunjukkan alarm. Mungkinkah A16B-2202-0790 rusak?

Peristiwa petir dapat memasukkan transien tegangan ke dalam kabinet kontrol melalui pasokan listrik bangunan atau melalui jalur kabel yang panjang dari panel. PCB I/O terhubung langsung ke pengkabelan lapangan dan dapat menyerap energi transien dari jalur ini.

Sirkuit perlindungan masukan mungkin telah gagal, membuat saluran masukan tidak berfungsi meskipun papan diberi daya.

CNC tidak menunjukkan alarm karena PMC masih berjalan — hanya saja tidak menerima sinyal masukan panel.

Penggantian papan adalah respons yang tepat.

Q2: Beberapa lampu indikator pada panel selalu menyala, terlepas dari keadaan mesin yang sebenarnya. Apa yang dapat menyebabkan ini pada A16B-2202-0790?

Keluaran yang menyala permanen dengan status logika PMC yang benar (PMC memerintahkan keluaran mati) menunjukkan bagian penggerak keluaran yang gagal pada papan. Penggerak keluaran mungkin telah rusak oleh kesalahan pengkabelan, tegangan berlebih pada pasokan lampu, atau hanya penuaan komponen.

Verifikasi tegangan pasokan lampu berada dalam spesifikasi.

Jika benar dan PMC memerintahkan keluaran mati, IC penggerak keluaran pada papan telah gagal. Ganti papan.

Q3: Koneksi I/O Link antara pengontrol dan A16B-2202-0790 menunjukkan alarm kesalahan komunikasi. Kabel tampak tidak rusak. Apa yang harus diselidiki?

Kesalahan komunikasi I/O Link dengan kabel yang terkonfirmasi baik dapat disebabkan oleh konflik alamat I/O Link (jika papan baru saja diganti atau dikonfigurasi ulang), sirkuit antarmuka I/O Link yang rusak pada papan, atau masalah dengan antarmuka I/O Link di sisi pengontrol.

Periksa pengaturan alamat I/O Link pada papan terhadap parameter penetapan I/O CNC.

Jika alamatnya benar dan alarm tetap ada, sirkuit antarmuka I/O Link papan mungkin telah gagal.

Q4: Seorang teknisi pemeliharaan baru-baru ini bekerja di dalam kabinet mesin. Setelah itu, beberapa fungsi panel menjadi tidak menentu. Tidak ada kerusakan yang terlihat. Apa yang terjadi?

Fungsi panel yang tidak menentu setelah pekerjaan kabinet biasanya menunjukkan konektor yang sebagian terlepas.

Teknisi mungkin secara tidak sengaja mengganggu konektor pada PCB I/O selama pekerjaan di kabinet. Matikan daya, temukan konektor pada A16B-2202-0790, dan pasang kembali setiap konektor dengan kuat.

Periksa juga kabel apa pun yang mungkin terlepas atau terjepit secara tidak sengaja.

Dalam kebanyakan kasus, ini menyelesaikan masalah tanpa penggantian papan.

Q5: Mesin memiliki kontrol 0i-TB, tetapi dokumentasi mencantumkan A16B-2202-0790 sebagai papan Seri 16/18. Bisakah itu digunakan?

Kompatibilitas dengan 0i-TB tergantung pada konfigurasi I/O pengontrol. Beberapa PCB I/O dari keluarga A16B-2202 digunakan di berbagai generasi pengontrol FANUC ketika arsitektur I/O Link dan rentang alamat kompatibel.

Konfirmasikan kompatibilitas papan tertentu dengan konfigurasi 0i-TB dengan memeriksa dokumentasi kelistrikan mesin atau berkonsultasi dengan referensi layanan FANUC.

Jangan pernah memasang papan dalam konfigurasi di mana kompatibilitas belum dikonfirmasi secara eksplisit.
