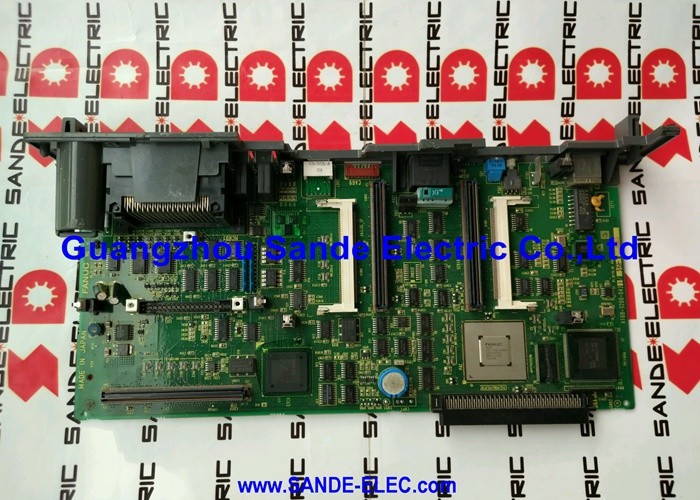

Papan Sirkuit Fanuc A16b-2202-0772 Unit Penggerak Alpha A16B22020772 A16B-22O2-O772

FANUC A16B-2202-0772 | PCB I/O Panel Operator — Seri A16B-2202, Seri 16 / 18, Asal Jepang

Nomor Suku Cadang: A16B-2202-0772

Produsen: FANUC Corporation (Jepang)

Tipe Produk: PCB I/O Panel Operator

Seri Papan: A16B-2202

Sistem yang Kompatibel: FANUC Seri 16 / 18 CNC dan yang kompatibel

Gambaran Umum

A16B-2202-0772 adalah papan sirkuit cetak I/O panel operator dari seri A16B-2202 FANUC. Papan ini termasuk dalam kelompok papan I/O dalam ekosistem pengontrol Seri 16 dan 18 FANUC yang menangani komunikasi antara PMC pengontrol CNC dan perangkat keras antarmuka operator alat mesin.

Papan I/O panel operator membawa sinyal yang membuat antarmuka manusia-mesin berfungsi: setiap penekanan tombol pada panel mesin diterima melalui papan ini, dan setiap status lampu indikator yang dikendalikan oleh program tangga PMC dikeluarkan melalui papan ini.

Seri A16B-2202 mencakup berbagai PCB I/O FANUC untuk aplikasi Seri 16 dan 18, yang mencakup jumlah saluran dan jenis I/O yang berbeda.

Dalam seri ini, varian individu ditentukan oleh jumlah input, jumlah output, dan jenis listriknya — menentukan mesin dan konfigurasi panel mana yang mereka layani.

Model -0772 adalah salah satu varian yang ditentukan, dikonfigurasi untuk aplikasi I/O panel operator spesifiknya dalam hierarki sistem FANUC Seri 16/18.

Papan-papan ini dipasang di dalam kabinet pengontrol dan terhubung ke perkabelan panel operator.

Mereka menerima sinyal input dari tombol, sakelar kunci, sakelar pemilih, dan sirkuit berhenti darurat, dan mereka menggerakkan sinyal output ke lampu indikator, alarm suara, dan perangkat umpan balik panel lainnya.

Keandalannya terlihat langsung oleh operator mesin — papan I/O panel operator yang rusak menghasilkan respons panel yang hilang atau salah yang segera terlihat selama pengoperasian mesin.

Spesifikasi Utama

Antarmuka Panel Operator — Apa yang Dilakukan Papan Ini

Panel operator alat mesin CNC adalah titik di mana operator manusia berinteraksi dengan mesin.

Dari panel, operator memulai dan menghentikan program, memilih mode operasi, mengaktifkan gerakan sumbu, mengontrol fungsi spindel dan pendingin, dan mengakui alarm.

Setiap interaksi ini memerlukan jalur sinyal listrik fisik dari perangkat keras panel ke pengontrol CNC.

A16B-2202-0772 menyediakan jalur sinyal tersebut di sisi input: ketika operator menekan tombol, sakelar panel menutup sirkuit. PCB I/O mendeteksi penutupan ini dan menyajikannya ke PMC sebagai status input logis.

Program tangga PMC membaca status ini dan merespons — mungkin mengaktifkan mode, memulai fungsi, atau meneruskan sinyal ke kernel NC.

Di sisi output, PMC menggerakkan status indikator: mode sekarang aktif, spindel berputar, pengubah alat siap.

PCB I/O mengambil status output logis dari PMC ini dan menggerakkan arus melalui sirkuit lampu indikator atau koil relai yang terhubung ke terminal outputnya.

Setiap tombol panel dan setiap indikator panel pada mesin berjalan melalui jalur logika ini.

PCB I/O adalah perangkat keras yang memungkinkan hal ini terjadi.

Konvensi Sumber dan Lubang

PCB I/O panel operator dalam seri A16B-2202 diproduksi dalam konfigurasi listrik tipe sumber dan tipe lubang. Kedua tipe menentukan arah aliran arus dalam sirkuit driver output.

Output tipe sumber menyuplai arus dari papan ke beban. Papan bertindak sebagai sumber arus.

Beban — lampu atau koil relai — terhubung antara terminal output papan dan ground. Ketika PMC mengaktifkan output, papan mengalirkan arus melalui beban.

Output tipe lubang menyediakan jalur arus ke ground. Papan bertindak sebagai lubang arus.

Beban terhubung antara tegangan suplai dan terminal output papan. Ketika PMC mengaktifkan output, papan menarik terminal output ke arah ground, melengkapi sirkuit.

Jenis papan yang terpasang harus sesuai dengan perkabelan panel. Memasang papan tipe sumber di mana papan tipe lubang diharapkan — atau sebaliknya — menghasilkan fungsi output panel yang salah atau tidak ada. Selalu konfirmasikan jenis listrik papan yang terpasang dari labelnya sebelum mencari pengganti.

Gejala Kerusakan dan Diagnosis

Ketika papan A16B-2202-0772 mengalami kerusakan, gejalanya terlihat pada panel operator. Input yang tidak lagi terdaftar — penekanan tombol yang tidak menghasilkan respons CNC — atau output yang selalu menyala atau selalu mati menunjukkan kerusakan papan atau masalah perkabelan lapangan.

Layar diagnostik PMC CNC menyediakan alat diagnostik langsung. Memantau register input saat mengoperasikan setiap sakelar secara fisik mengonfirmasi apakah papan menerima dan mentransmisikan sinyal.

Jika PMC menunjukkan status input yang benar saat sakelar dioperasikan, papan berfungsi untuk saluran tersebut.

Jika PMC tidak menunjukkan perubahan saat sakelar dioperasikan dan sakelar serta perkabelan dipastikan baik, sirkuit input papan untuk saluran tersebut telah gagal.

Kerusakan output didiagnosis dengan cara yang sama dengan menggunakan fungsi output paksa PMC untuk memerintahkan status output tertentu dan mengonfirmasi di panel apakah lampu atau perangkat yang sesuai merespons.

FAQ

Q1: Beberapa tombol panel operator berhenti berfungsi setelah prosedur pemeliharaan di kabinet pengontrol. Perkabelan tampak utuh. Mungkinkah A16B-2202-0772 yang rusak?

Pekerjaan pemeliharaan di kabinet pengontrol dapat menyebabkan gangguan konektor yang tidak disengaja. Sebelum menyimpulkan papan rusak, konfirmasikan semua konektor antara perkabelan panel dan PCB I/O terpasang sepenuhnya.

Konektor yang sebagian terlepas menghasilkan pola yang persis Anda gambarkan — banyak input gagal bersamaan.

Pasang kembali semua konektor, uji fungsi panel, dan jika kerusakan tetap ada dengan pemasangan konektor yang terkonfirmasi, periksa papan dari kerusakan.

Q2: Lampu indikator panel semuanya menyala permanen terlepas dari status PMC. Apakah ini kerusakan PCB I/O atau kerusakan perkabelan?

Output yang menyala permanen meskipun status PMC benar menunjukkan kondisi korsleting pada sirkuit driver output atau pada perkabelan.

Periksa apakah tegangan suplai umum sirkuit lampu berada pada level yang benar — tegangan berlebih pada suplai dapat menyebabkan lampu menyala melalui sirkuit perlindungan driver output yang menurun.

Jika tegangan suplai benar, pantau register output PMC untuk mengonfirmasi PMC memerintahkan output mati.

Jika perintah PMC mati tetapi lampu tetap menyala, bagian driver output papan kemungkinan besar telah rusak.

Q3: Mesin terendam cairan pendingin dan panel operator berhenti berfungsi. Bisakah A16B-2202-0772 dipulihkan setelah kontaminasi cairan pendingin?

Pemulihan tergantung pada tingkat kontaminasi dan seberapa cepat ditangani. Papan yang terkena kabut cairan pendingin yang belum menyebabkan korosi seringkali dapat dibersihkan dengan pembersih kontak yang aman untuk elektronik dan dikembalikan ke layanan setelah dikeringkan sepenuhnya.

Papan yang terendam atau dibiarkan basah untuk waktu yang lama biasanya menunjukkan jejak korosi yang tidak dapat sepenuhnya dipulihkan.

Periksa di bawah pembesaran setelah dibersihkan — korosi aktif pada jejak tembaga atau timbal komponen adalah tanda bahwa papan tidak dapat dipulihkan secara andal.

Q4: Bagaimana cara mengonfirmasi jenis I/O (sumber atau lubang) dari A16B-2202-0772 yang terpasang sebelum mencari pengganti?

Baca label papan secara langsung. Label pada papan yang terpasang akan mengidentifikasi jenis I/O dalam deskripsi atau baris spesifikasinya.

Jika label rusak, konsultasikan dokumentasi kelistrikan mesin — jenis PCB I/O ditentukan dalam bagian konfigurasi pengontrol dari manual pemeliharaan mesin.

Jika keduanya tidak tersedia, teknisi FANUC yang berkualifikasi dapat menentukan jenisnya dengan mengukur karakteristik sirkuit pada terminal output papan dengan peralatan uji yang sesuai.

Q5: Setelah mengganti papan ini, CNC menunjukkan kesalahan komunikasi panel operator yang sebelumnya tidak ada. Apa yang mungkin salah?

Kesalahan komunikasi panel operator setelah penggantian papan biasanya menunjukkan salah satu dari tiga masalah: papan pengganti memiliki konfigurasi alamat I/O Link yang berbeda dari aslinya, konektor tidak terpasang sepenuhnya pada papan pengganti, atau papan pengganti memiliki kerusakan yang menghasilkan kondisi kesalahan pada bus I/O Link.

Periksa pengaturan alamat I/O Link dan pemasangan konektor terlebih dahulu.

Jika keduanya terkonfirmasi benar, papan pengganti mungkin perlu ditukar.
