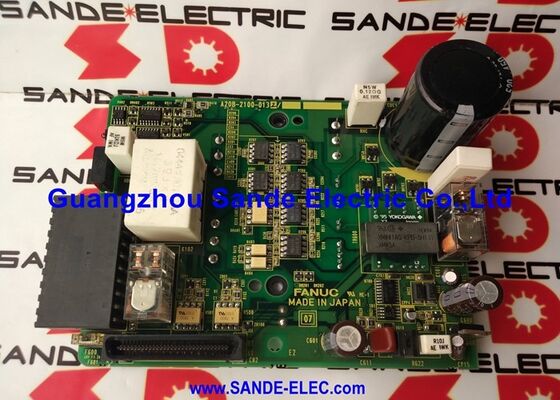

1 PC digunakan Fanuc A16B-2202-0780 Servo Drive Board diuji A16B22020780 A16B-22O2-O78O

A16B-2202-0780 FANUC Alpha SVM3 3-Axis Servo Amplifier Board Wiring Type A / Type B / FSSB Interface / SVM3-12/12/12 PCB pengganti

Apa yang dilakukan papan kabel dalam modul servo amplifier

Modul penguat servo FANUC terdiri dari dua rangkaian PCB yang berbeda: papan kontrol utama (papan sirkuit cetak), yang membawa logika pemrosesan, driver gerbang, dan firmware,dan papan kabel (A16B-2202-0780), yang menyediakan lapisan koneksi fisik antara terminal daya amplifier, konektor sinyal, dan papan kontrol utama.

Papan kabel adalah substrat antarmuka. Konektornya menerima sinyal perintah FSSB atau Tipe A / B dari CNC, kabel umpan balik encoder dari servo motor,dan koneksi daya dari DC bus. Papan kontrol utama menyuntik ke atau terhubung melalui papan kabel ia memproses perintah kontrol dan output sinyal gerbang untuk tahap daya IGBT,tapi semua sinyal eksternal routing melewati papan kabel pertama.

Ketika sebuah papan kabel gagal karena kerusakan konektor, jejak kegagalan dari overcurrent,atau kontaminasi konektor ?? penggantian dengan A16B-2202-0780 memulihkan penyaluran sinyal yang benar tanpa menyentuh papan kontrol utama.

Informasi Produk Utama

Tiga Tipe Antarmuka ️ Tipe A, Tipe B, dan FSSB

Papan kabel A16B-2202-0780 kompatibel dengan tiga jenis antarmuka perintah servo, mencerminkan generasi dan konfigurasi komunikasi CNC FANUC yang berbeda dengan penguat servo:

Jenis A:Sebuah antarmuka servo FANUC sebelumnya menggunakan kabel servo command khusus antara CNC dan setiap sumbu amplifier.Antarmuka tipe A memberikan sinyal perintah posisi dan kecepatan melalui koneksi paralel atau analog.

Tipe B:Sebuah evolusi dari Tipe A, dengan sinyal yang dimodifikasi yang meningkatkan kekebalan kebisingan dan resolusi perintah.

FSSB (Fiber Optic Servo Signal Bus):Antarmuka komunikasi serial berkecepatan tinggi yang diperkenalkan dengan generasi CNC FANUC berikutnya.FSSB menggunakan kabel serat optik untuk membawa semua sumbu perintah dan sinyal umpan balik dalam topologi daisy-chain antara CNC dan rantai amplifier. FSSB menghilangkan kebisingan listrik pada sinyal perintah servo dan menyederhanakan rute kabel

Papan kabel A16B-2202-0780 menyediakan posisi konektor untuk ketiga jenis antarmuka, menjadikannya pengganti kompatibilitas luas di seluruh seri SVM3.

Skenario Aplikasi

Kerusakan konektor servo amplifier:Sebuah modul penguat pusat pemesinan SVM3 mengembangkan alarm poros intermiten. Pemeriksaan mengungkapkan kerusakan mekanis pada konektor FSSB pada papan kabel dari insiden koneksi kabel layanan.Papan kabel A16B-2202-0780 diganti, mengembalikan jalur sinyal FSSB yang benar. papan kontrol utama dipasang kembali, dan amplifier kembali beroperasi.

Perbaikan kerusakan overcurrent:Sebuah peristiwa overload sumbu menyebabkan kerusakan jejak pada papan kabel SVM3.Penggantian A16B-2202-0780 mengembalikan modul amplifier tanpa biaya penggantian modul SVM3 penuh.

Perlengkapan ganti untuk sistem servo:Sebuah pembuat mesin CNC mempertahankan A16B-2202-0780 sebagai suku cadang bengkel untuk modul penguat servo SVM3 pada mesin produksi mereka,memungkinkan perbaikan cepat di tingkat papan dalam hal kegagalan papan kabel.

FAQ

T1: Dapatkah A16B-2202-0780 digunakan dengan semua varian SVM3, atau hanya SVM3-12/12/12?

A16B-2202-0780 adalah papan kabel untuk konfigurasi SVM3-12/12/12 secara khusus.dan SVM3-20/20/20 ¢ menggunakan nomor bagian yang berdekatan dalam seri A16B-2202-078x (0781, 0782, 0783 masing-masing). Memverifikasi model SVM3 yang tepat dan nilai arus dari label modul amplifier sebelum memesan papan kabel.

T2: Apakah antarmuka FSSB membutuhkan jenis serat optik tertentu ketika terhubung ke A16B-2202-0780?

Ya, FSSB menggunakan kabel serat optik yang ditentukan FANUC dengan konektor yang ditunjuk kabel serat menghubungkan antara output FSSB CNC dan penguat SVM3 pertama dalam rantai,lalu daisy-chain ke amplifier berikutnya. Gunakan hanya FSSB yang ditentukan FANUC serat optik perakitan ¢ generik kabel serat dapat memiliki attenuasi atau konektor geometry yang tidak kompatibel.Konfirmasi nomor bagian kabel FSSB dari manual penguat servo seri FANUC Alpha.

T3: Apakah A16B-2202-0780 barang yang dapat diganti di lapangan, atau apakah penggantian memerlukan layanan FANUC?

Papan kabel adalah perakitan yang bisa diganti untuk teknisi pemeliharaan terlatih yang akrab dengan pengendalian servo amplifier.kemudian menghapus papan kontrol utama sebelum mengekstraksi dan mengganti papan kabel.Kondensator bus DC mempertahankan tegangan yang berbahaya setelah pemotongan daya observasi periode tunggu debit yang ditentukan dalam manual pemeliharaan servo amplifier seri FANUC Alpha sebelum membuka amplifier.

T4: Parameter atau firmware apa yang disimpan di papan kabel?

Tidak ada. papan kabel adalah papan interkoneksi pasif tidak membawa firmware, parameter, atau data servo motor. semua drive firmware, parameter sumbu,dan data servo tuning berada di papan kontrol utama (papan sirkuit cetak, misalnya, A20B-2100-0260). Penggantian papan kabel tidak memerlukan pengisian ulang parameter atau pengoperasian kembali.

T5: Dapatkah modul penguat FANUC SVM3 dengan papan kabel antarmuka Tipe A/B dikonversi menjadi FSSB dengan mengganti papan kabel?

A16B-2202-0780 mendukung konektor Tipe A/B dan FSSB pada papan yang sama. Namun, operasi FSSB juga membutuhkan versi papan sirkuit cetak utama (PCB) yang benar.Mengkonversi dari sistem yang dikonfigurasi Tipe A / B ke FSSB membutuhkan baik papan kabel yang benar dan PCB, serta perangkat lunak yang kompatibel dengan FSSB di CNC.
