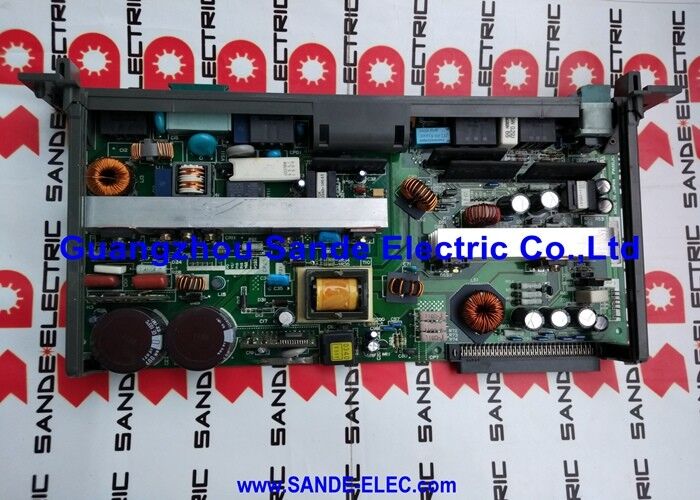

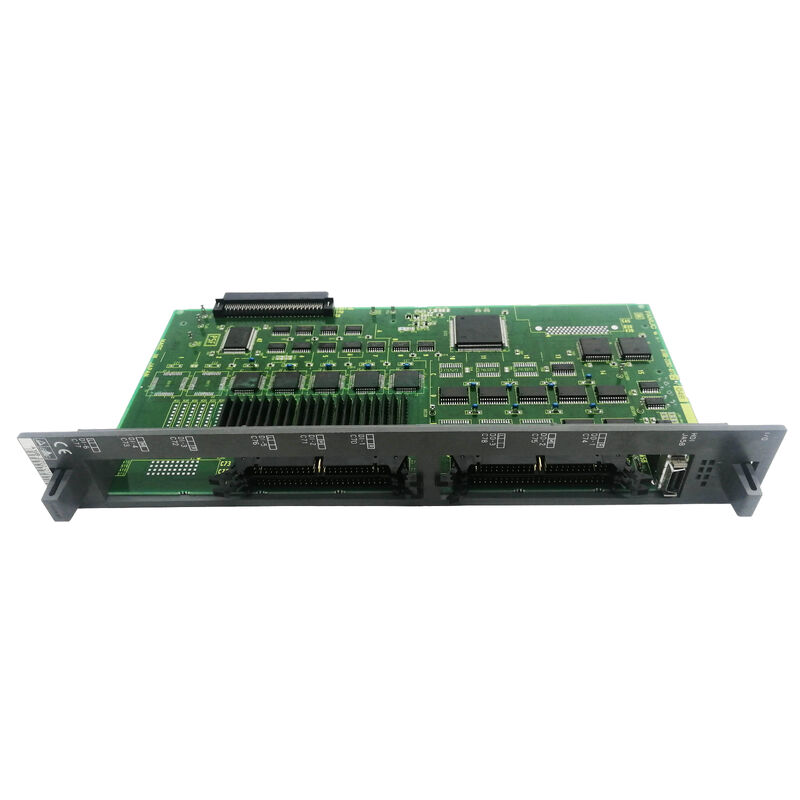

A16B-2202-0786 FAUNC POWER PCB yang digunakan A16B22020786 A16B-22O2-O786

A16B-2202-0786 | FANUC Alpha SVM3-20/20/40 Papan Pengkabelan — Seri A06B-6096-H307 / Tiga Sumbu 20A+20A+40A / A16B-2202

A06B-6096-H307 — Modul Servo Tiga Sumbu SVM3-20/20/40

Manual penguat servo GE Fanuc Alpha (B-65165E/02) mengonfirmasi: A16B-2202-0786 adalah papan pengkabelan untuk A06B-6096-H307 — SVM3-20/20/40, varian arus tertinggi dalam rangkaian modul servo tiga sumbu A06B-6096 SVM3.

SVM3 (Modul Servo 3-sumbu) mengintegrasikan tiga saluran sumbu servo independen dalam satu modul. Tiga sumbu berbagi catu daya dan bus DC yang sama di dalam wadah modul — memaksimalkan penggunaan ruang kabinet dibandingkan dengan tiga unit sumbu tunggal yang terpisah.

SVM3-20/20/40 memiliki peringkat arus asimetris di tiga salurannya:

• Sumbu 1:puncak 20A
• Sumbu 2:puncak 20A
• Sumbu 3:Puncak 40A — saluran arus tertinggi untuk sumbu drive yang paling menuntut

Spesifikasi Utama

Keluarga SVM3 — Papan Pengkabelan A16B-2202 Dikonfirmasi

Manual GE Fanuc B-65165E/02 mengonfirmasi rangkaian lengkap A06B-6096 SVM3 dan papan kabelnya:

A16B-2202-0786 di akhir seri adalah varian jumlah arus tertinggi — gabungan tiga sumbu dengan total puncak 80A.

Skenario Aplikasi

Kesalahan papan kabel SVM3-20/20/40:FANUC Alpha CNC dengan modul tiga sumbu SVM3 menyebabkan kesalahan drive internal. Setelah memverifikasi kartu kendali dan transistor IGBT, papan kabel A16B-2202-0786 diidentifikasi sebagai kesalahan. Penggantian mengembalikan operasi servo tiga sumbu yang benar.

Perombakan modul servo tiga sumbu:Modul SVM3-20/20/40 mesin produksi menjalani pemeliharaan terencana yang komprehensif. Papan kabel A16B-2202-0786 diganti sebagai bagian dari pembaruan PCB internal modul drive.

Pertanyaan Umum

Q1: Bagaimana cara memverifikasi A16B-2202-0786 adalah papan kabel untuk modul SVM3 saya?

Identifikasi modul drive dari pelat nama depannya — jika terbaca A06B-6096-H307, A16B-2202-0786 adalah papan kabel yang dikonfirmasi. Manual servo GE Fanuc Alpha B-65165E/02 mengonfirmasi hal ini secara langsung. Baca label pada papan yang terpasang untuk memastikan nomor komponen.

Q2: Mengapa SVM3-20/20/40 menggunakan peringkat 20/20/40 asimetris dan bukannya 20/20/20 atau 40/40/40 yang seragam?

Peringkat arus asimetris menyesuaikan penggerak dengan tuntutan mekanis sebenarnya dari tiga sumbu yang dilayaninya — menghindari spesifikasi yang terlalu rendah pada sumbu daya tinggi dan spesifikasi yang berlebihan pada sumbu yang lebih ringan. Saluran 40A menangani sumbu beban tertinggi sedangkan saluran 20A melayani sumbu yang lebih ringan secara efisien. Pendekatan seimbang ini mengoptimalkan biaya modul penggerak dan kinerja termal untuk kebutuhan sumbu peralatan mesin tertentu.

Q3: Apakah A16B-2202-0786 dapat dipertukarkan dengan A16B-2202-0785 yang berdekatan (SVM3-12/20/40)?

A16B-2202-0785 adalah papan pengkabelan untuk SVM3-12/20/40 dan A16B-2202-0786 untuk SVM3-20/20/40. Tata letak PCB papan kabel mencerminkan ukuran modul transistor spesifik untuk setiap saluran sumbu — saluran 20A Axis 1 pada H307 memiliki peringkat transistor yang berbeda dari saluran 12A Axis 1 pada H306. Papan-papan tersebut tidak dapat dipertukarkan.

Q4: Tindakan pencegahan keselamatan apa yang berlaku sebelum mengakses A16B-2202-0786 di dalam modul servo?

Matikan dan kunci pasokan listrik. Bus DC SVM3-20/20/40 tetap mengisi daya setelah listrik dicabut — verifikasi tegangan bus DC di bawah 30V menggunakan voltmeter yang dikalibrasi sebelum mengakses interior modul. Tangani A16B-2202-0786 dengan tali pergelangan tangan antistatis pada permukaan yang aman terhadap ESD.

Q5: Apakah penggantian A16B-2202-0786 memerlukan perubahan pada parameter servo CNC?

Tidak. Parameter servo untuk ketiga saluran sumbu berada di memori parameter utama CNC. Setelah memasang papan kabel pengganti dan memasang kembali modul SVM3, CNC mengunduh parameter servo selama inisialisasi penyalaan. Verifikasi respons servo yang benar pada ketiga saluran sumbu dengan kecepatan rendah sebelum kembali ke produksi.
