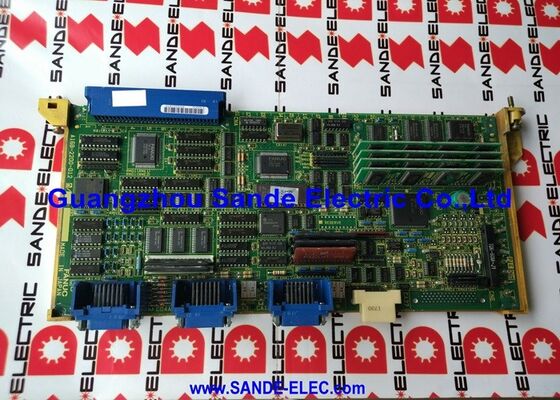

digunakan FANUC Axis Board A16B-2203-0020 Dalam kondisi baik A16B22030020 A16B-22O3-OO2O

FANUC A16B-2203-0020 ∙ Series 0/0-C Tipe B 3/4-Axis Interface PCB ∙ 32-Bit Serial Axis Board

Nomor Bagian:A16B-2203-0020

Produsen:FANUC Corporation (Jepang)

Jenis produk:Servo Axis Interface PCB Tipe B (Seri)

Sistem CNC yang kompatibel:FANUC Seri 0, Seri 0-C (0-TD, 0-TTD, 0-MD)

Gambaran umum

The A16B-2203-0020 is a FANUC 32-bit serial axis interface printed circuit board for the FANUC Series 0 and 0-C CNC families — specifically the Type B interface configuration used on turning centre (0-TD, 0-TTD) dan varian kontrol pusat mesin (0-MD).

Papan ini menyediakan kontrol servo 3 atau 4 sumbu dengan antarmuka serial Tipe B yang mengarahkan umpan balik motor encoder langsung dari encoder ke papan kontrol CNC,daripada melalui servo amplifier seperti dalam konfigurasi Tipe A.

Arsitektur 32-bit dari papan ini memposisikan sebagai kartu sumbu serial digital generasi berikutnya dalam keluarga 0-C.Ini menangani komunikasi serial kecepatan tinggi dengan penguat servo Alpha, menghitung kesalahan berikut pada setiap sumbu dan memperbarui perintah kecepatan pada setiap siklus interpolasi CNC.

Jalur umpan balik pengkode Tipe B memberikan pengetahuan posisi langsung CNC dari motor daripada posisi yang disimpulkan melalui amplifier,yang lebih disukai dalam aplikasi di mana akurasi posisi tertinggi diperlukan.

FANUC menghentikan produksi A16B-2203-0020,tapi dewan tetap penting untuk operasi terus populasi yang signifikan dari mesin FANUC 0-C/0-TD/0-MD masih berjalan dalam layanan produktif.

Mesin-mesin ini mempertahankan kemampuan presisi mereka selama beberapa dekade jika dirawat dengan benar, sehingga suku cadang yang dapat diandalkan sangat penting.

Spesifikasi Utama

Tipe B Antarmuka Encoder Feedback Arsitektur

Pengangkatan Tipe B pada papan ini mendefinisikan bagaimana umpan balik posisi mencapai kontrol CNC.kabel umpan balik pengkode motor berjalan dari pengkode ?? dipasang pada servo motor ?? langsung kembali ke papan sumbu kontrol CNC.

A16B-2203-0020 menerima umpan balik ini secara langsung, memberikan CNC posisi poros motor yang sebenarnya pada dasar siklus per siklus.

Hal ini kontras dengan Tipe A, di mana umpan balik melakukan perjalanan melalui unit penguat Alpha sebelum mencapai CNC.

Kedua pendekatan mencapai kontrol servo presisi tinggi, tetapi jalur umpan balik langsung Tipe B dipilih untuk aplikasi di mana rute kabel ke kontrol CNC lebih praktis,atau di mana desain pembuat mesin mendukung topologi umpan balik langsung.

Bagi insinyur pemeliharaan, implikasi praktisnya adalah bahwa papan poros Tipe A dan Tipe B tidak dapat ditukarkan.

A machine designed for Type B operation — with encoder cables routed directly to the CNC — requires the A16B-2203-0020 (or its Type B equivalents) and cannot use a Type A board without significant rewiring of the feedback circuits.

0-TD dan 0-MD Aplikasi

Penunjukan 0-TD mengidentifikasi kontrol seri FANUC 0-C yang dikonfigurasi untuk pusat pemutar ∙ mesin bubut dan mesin bubut.

0-MD mengidentifikasi konfigurasi pusat pengolahan. A16B-2203-0020 digunakan di kedua area aplikasi di mana antarmuka pengkode Tipe B ditentukan.

Pada pusat putar, papan biasanya mengontrol dua sumbu linier (Z dan X) dan dalam banyak konfigurasi sumbu C untuk posisi spindle dalam pekerjaan alat hidup.

Pada pusat pemesinan dengan konfigurasi 4-sumbu, ia menyediakan X, Y, Z, dan meja putar atau sumbu B.

Dalam konfigurasi 0-TTD ‡ pusat pemutar dua jalur ‡ kapasitas 3/4 poros papan mencakup satu jalur lengkap mesin twin-turret.

Catatan Layanan dan Penggantian

A16B-2203-0020 dihentikan oleh FANUC, yang berarti tidak lagi tersedia melalui saluran penjualan produk baru standar FANUC.Unit pengganti tersedia melalui spesialis CNC suku cadang aftermarket.

Saat memesan, konfirmasi bahwa papan pengganti adalah versi yang benar untuk varian kontrol mesin tertentu (0-TD, 0-TTD, atau 0-MD), karena terdapat variasi kecil antara jenis kontrol.

Sebelum mengganti papan sumbu yang dicurigai, verifikasi kesalahan secara sistematis.

Periksa kontinuitas kabel umpan balik dari motor ke CNC.

Swap the axis assignments in the CNC parameters to determine whether a reported axis-1 fault travels with the parameter change (indicating a control board or parameter issue) or stays on the original physical axis (indicating an amplifier, motor, atau kabel umpan balik kesalahan).

FAQ

Q1: Mesin 0-TD menunjukkan servo alarm pada sumbu Z saja. Lampu siap penguat Alpha menyala. Apakah A16B-2203-0020 yang salah?

Alarm sumbu tunggal dengan lampu siap penguat dikonfirmasi pada mempersempit kesalahan ke sirkuit umpan balik antara motor encoder dan CNC, saluran sumbu Z papan sumbu,atau komunikasi axis board dengan amplifier untuk saluran tersebut.

Periksa kabel umpan balik encoder terlebih dahulu

Jika kabelnya bersih, saluran sumbu Z dari A16B-2203-0020 mencurigakan.

T2: Bisakah papan A16B-2203-0020 Tipe B diganti dengan papan A16B-2200-0390 Tipe A jika tidak ada jenis B?

Tidak, tidak tanpa modifikasi perangkat keras yang signifikan.Mesin Tipe B memiliki kabel umpan balik encoder yang dihubungkan langsung ke konektor papan poros.

Mesin Tipe A mengarahkan umpan balik melalui penguat Alpha.

Bertukar jenis papan tanpa mengkabel ulang sirkuit umpan balik mesin akan meninggalkan umpan balik encoder tidak terhubung atau tidak terhubung dengan benar, menghasilkan kesalahan sumbu..

T3: A16B-2203-0020 terdaftar sebagai tidak diproduksi. Berapa lama dukungan pasar setelah akan tetap tersedia untuk papan ini?

Basis mesin FANUC 0-C/0-TD yang dipasang sangat besar,dan perusahaan perbaikan CNC spesialis akan terus mendukung papan ini selama bertahun-tahun ̇ mereka diperbaiki dan direnovasi daripada diproduksi baru, sehingga pasokan tidak terikat pada jadwal produksi pabrik.

Keterbatasan yang lebih relevan adalah ketersediaan komponen khusus yang digunakan dalam perbaikan tingkat papan.

Papan yang gagal dengan kesalahan tingkat komponen akan tetap dapat diperbaiki selama IC kritis dan komponen pasif dapat digunakan.

Untuk sebagian besar papan era 0-C, ini memperpanjang setidaknya 10-15 tahun lagi dari sekarang.

T4: Setelah mengganti A16B-2203-0020, semua poros kembali dengan benar tetapi mesin menunjukkan alarm kesalahan posisi selama gerakan cepat berkecepatan tinggi.

Alarm kesalahan posisi selama cepat setelah penggantian papan dapat menunjukkan ketidakcocokan antara parameter servo papan poros dan karakteristik perangkat keras papan pengganti,atau keuntungan servo loop yang tidak benar.

Periksa parameter servo secara khusus batas kesalahan posisi (biasanya diatur dalam layar parameter servo di bawah menu pemeliharaan CNC).Memverifikasi bahwa parameter yang sama ada pada pengganti.

Juga periksa integritas kabel umpan balik pengkode pada kecepatan ‡ gangguan umpan balik intermiten menyebabkan kesalahan posisi yang hanya muncul dalam kondisi dinamis.

P5: Mesin ini adalah 0-TTD (dua jalur pusat memutar). A16B-2203-0020 mencakup satu jalur. Apakah papan yang sama diperlukan untuk jalur kedua?

Ya. Dalam konfigurasi 0-TTD dual-path, dua papan sumbu diperlukan satu untuk setiap jalur. Setiap papan A16B-2203-0020 mengontrol sumbu yang ditugaskan secara independen.

Kedua papan biasanya nomor bagian yang sama tetapi dikonfigurasi berbeda melalui parameter CNC untuk mengelola tugas poros masing-masing.

Jika salah satu jalur gagal sementara yang lain beroperasi secara normal, hanya papan poros untuk jalur yang gagal yang perlu diganti.
