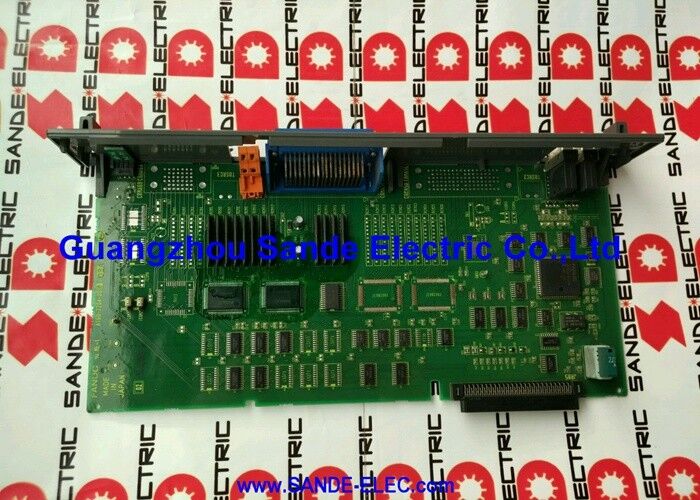

A16B-2203-0031 | FANUC Seri 16 Opsi 2 PCB — 4 Sumbu Tambahan / Tanpa Sub-CPU / Tampilan Status LED / A20B-2902-0070

Opsi 2 — Ekspansi Sumbu pada Seri 16

FANUC Seri 16 CNC menggunakan arsitektur ekspansi berbasis slot. Unit kontrol CNC telah menetapkan slot kartu opsi di luar papan CPU utama yang mengakomodasi perluasan perangkat keras tertentu. Slot "Opsi 2" menerima papan ekspansi sumbu — kartu yang menambahkan saluran sumbu servo di luar yang disediakan papan utama.

A16B-2203-0031 mengisi slot Opsi 2 ini dengan 4 saluran sumbu tambahan. Papan utama Seri 16 dasar menangani sumbu utama (biasanya 3 hingga 4 sumbu untuk pusat permesinan atau pusat pembubutan standar). Ketika aplikasi menuntut lebih banyak — mesin dengan meja putar, spindel tambahan, sumbu pengubah palet, atau sumbu magasin alat khusus — A16B-2203-0031 menyediakan saluran servo untuk mengontrolnya.

Informasi Produk Utama

Tanpa Sub-CPU — Kontrol Sumbu Melalui Prosesor Utama

A16B-2203-0031 adalahvarian non-sub-CPUdari papan Opsi 2. Ini berarti semua penghitungan kontrol sumbu untuk 4 sumbu tambahan dilakukan oleh CPU utama Seri 16 — tidak ada unit pemrosesan terpisah yang didedikasikan untuk sumbu yang diperluas ini.

Untuk mesin yang 4 sumbu tambahannya beroperasi pada kecepatan sedang dan tidak memerlukan karakteristik pemrosesan real-time yang paling menuntut, CPU utama akan menangani beban penghitungan tambahan tanpa penurunan performa. Sumbu tambahan yang lebih sederhana — meja putar, pengindeks palet, penggerak majalah perkakas — biasanya termasuk dalam kategori ini.

Hal ini berbeda dengan A16B-2203-0033, yang mencakup sub-CPU khusus untuk aplikasi Seri 18 yang memerlukan pemrosesan independen untuk sumbu tambahan.

Tampilan Status LED — Visibilitas Diagnostik

Panel depan A16B-2203-0031 dilengkapi alarm LED dan tampilan status. Dalam arsitektur kontrol FANUC Seri 16/18, indikator LED ini menyediakan:

Tampilan urutan penyalaan:Pola LED berubah melalui status yang ditentukan selama urutan pengaktifan CNC. Pola yang berhenti atau salah membantu melokalisasi kesalahan pengaktifan ke papan Opsi 2.

Indikasi alarm:Ketika alarm servo pada salah satu sumbu tambahan terjadi, LED papan Opsi 2 menyediakan indikator alarm pertama yang terlihat di tingkat papan — berguna saat mendiagnosis alarm sumbu tanpa mengakses tampilan operator CNC.

Skenario Aplikasi

Perluasan pusat permesinan 4 sumbu:Pusat permesinan Seri FANUC 16-MB memerlukan sumbu ke-5 untuk tabel pengindeksan putar. Papan Opsi 2 A16B-2203-0031 dipasang di slot Opsi 2, modul servo A20B-2902-0070 dipasang, dan parameter dimuat ulang. Sumbu ke-5 tersedia untuk CNC.

Penggantian setelah kegagalan papan Opsi 2:Pusat permesinan dengan A16B-2203-0031 terpasang mengembangkan alarm secara khusus pada saluran sumbu tambahan. Saluran sumbu utama tetap berfungsi — konsisten dengan kesalahan board Opsi 2. Penggantian mengembalikan operasi sumbu tambahan.

Pertanyaan Umum

Q1: Dapatkah A16B-2203-0031 dipasang tanpa modul servo A20B-2902-0070?

A20B-2902-0070 adalah modul kontrol servo yang dihubungkan ke papan Opsi 2 A16B-2203-0031. Modul servo menyediakan pemrosesan loop servo untuk sumbu tambahan. Tanpanya, saluran sumbu tambahan tidak dapat berfungsi. Saat memesan A16B-2203-0031, konfirmasikan apakah modul servo juga diperlukan atau apakah A20B-2902-0070 yang ada dapat ditransfer dari papan aslinya.

Q2: Setelah menginstal A16B-2203-0031, mengapa semua parameter dan program harus dimuat ulang?

CNC-Shopping mengonfirmasi bahwa instalasi memerlukan pemuatan ulang parameter dan program. Ketika papan Opsi 2 baru dipasang, memori SRAM CNC melihat konfigurasi perangkat keras yang berubah. Sistem melakukan deteksi perangkat keras saat startup; ketidakcocokan antara data konfigurasi yang disimpan dan perangkat keras yang terdeteksi dapat menyebabkan CNC melakukan inisialisasi dengan tidak benar. Memuat ulang parameter memastikan CNC mengenali dan mengonfigurasi sumbu tambahan baru dengan benar.

Q3: Berapa jumlah sumbu total maksimum pada CNC Seri 16 dengan A16B-2203-0031 terpasang?

Sistem dasar Seri 16 mendukung 4 sumbu pada papan utama. Menambahkan papan Opsi 2 A16B-2203-0031 dengan 4 sumbu tambahan menjadikan totalnya menjadi 8 sumbu yang dikontrol. Ini mencakup konfigurasi peralatan mesin paling rumit dalam rentang aplikasi target Seri 16. Konfirmasikan jumlah sumbu maksimum yang dikonfigurasi dari seri spesifik dan dokumentasi model CNC.

Q4: Apakah A16B-2203-0031 kompatibel dengan sistem CNC Seri 18?

Seri 16 tanpa varian Sub-CPU. Untuk aplikasi Seri 18 yang memerlukan 4 sumbu tambahan, A16B-2203-0033 (dengan Sub-CPU) adalah board yang tepat. Seri 16 dan 18 menggunakan varian papan Opsi 2 yang berbeda — konfirmasikan papan yang berlaku untuk CNC tertentu sebelum memesan.

Q5: Alarm apa yang menunjukkan papan Opsi 2 A16B-2203-0031 telah gagal?

Alarm yang mempengaruhi secara khusus saluran sumbu tambahan (sumbu ke-5 hingga ke-8, bergantung pada konfigurasi) sementara saluran sumbu utama terus beroperasi secara normal merupakan karakteristik dari kesalahan papan Opsi 2. Alarm sumbu, kesalahan komunikasi servo hanya pada sumbu tambahan, atau alarm pengaktifan yang menunjuk ke slot Opsi 2 merupakan indikator diagnostik. Referensi silang kode alarm dengan referensi alarm perangkat keras Seri 16 di manual pemeliharaan.
