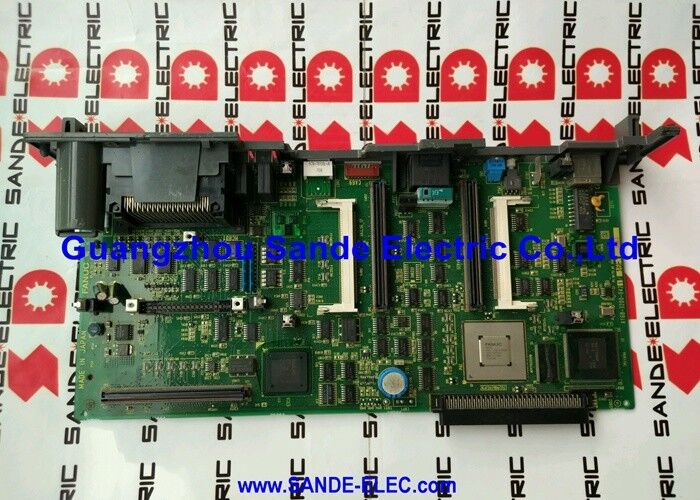

Modul Alarm Fanuc A16B-2203-0033 A16B22030033 A16B-22O3-OO33

A16B-2203-0033 ∙ FANUC Seri 18 Opsi 2 Sub CPU PCB ∙ 4 sumbu tambahan / Dedicated Sub-CPU / Independent Axis Processing

Sub CPU PCB

Perbedaan penting antara A16B-2203-0033 dan A16B-2203-0031 adalah integrasisub-CPU- sebuah prosesor khusus yang menangani perhitungan servo untuk 4 sumbu tambahan secara independen dari CPU utama CNC.

Pada A16B-2203-0033, sub-CPU bertanggung jawab penuh untuk pemrosesan servo loop waktu nyata dari sumbu tambahan: membaca umpan balik posisi, menghitung kesalahan berikut,menghasilkan perintah kecepatanCPU utama mendelegasikan pemrosesan ini ke sub-CPU daripada memprosesnya secara internal.

Arsitektur ini memiliki keuntungan produksi langsung: sumbu tambahan berperilaku dengan karakteristik respons servo loop yang sama dengan sumbu utama.Sub-CPU mempertahankan bandwidth pemrosesan khusus untuk 4 saluran tambahan terlepas dari apa CPU utama secara bersamaan komputasi untuk sumbu utama.

Informasi Produk Utama

Ketika Pemrosesan Sub-CPU Dibutuhkan

Poros tambahan pada mesin CNC Seri 18 yang kompleks tidak selalu fungsi bantu sederhana.

Kontur presisi tinggi:Sebuah mesin dengan 4 sumbu utama dan 4 sumbu tambahan yang semuanya melakukan interpolasi simultan untuk profil bagian yang kompleks. Semua 8 sumbu membutuhkan servo respon yang konsisten dan lebar bandwidth tinggi.

Sinkronisasi sumbu:Applications where additional axes must maintain tight synchronisation with primary axes — twin-turret turning with synchronised X1/X2 and Z1/Z2 motion requires each axis to respond identically to the same commanded path.

Operasi bantu kecepatan tinggi:Magnet alat atau poros pengubah palet yang berjalan pada kecepatan nominal maksimum mereka, di mana setiap keterlambatan dalam perhitungan servo mempengaruhi waktu siklus.

Dalam semua kasus ini, sub-CPU di A16B-2203-0033 memastikan sumbu tambahan memiliki sumber daya pemrosesan khusus mereka tidak bersaing dengan sumbu utama untuk perhatian CPU utama.

Skenario Aplikasi

Seri 18-MB dengan persyaratan 8 sumbu:Pusat pengolahan horizontal yang kompleks dengan pengubah palet, meja putar, dan kemiringan sumbu B membutuhkan 8 sumbu yang dikendalikan secara bersamaan.A16B-2203-0033 menyediakan 4 sumbu tambahan dengan pemrosesan sub-CPU memastikan semua 8 sumbu mempertahankan konsistensi respons servo selama kontur 8-sumbu penuh.

Opsi 2 penggantian sub-CPU board:Sebuah CNC Seri 18-MB mengembangkan alarm pada saluran sumbu tambahan (sumbu 5?? 8). Pemrosesan sub-CPU diisolasi sebagai sumber kesalahan.Penggantian dengan A16B-2203-0033 mengembalikan pemrosesan independen untuk semua 4 sumbu tambahan.

FAQ

Q1: Apa perbedaan arsitektur antara A16B-2203-0031 dan A16B-2203-0033?

A16B-2203-0031 adalah untuk Seri 16 dan tidak memiliki sub-CPU. CPU utama menangani semua pengolahan sumbu termasuk 4 saluran tambahan.A16B-2203-0033 adalah untuk Seri 18 dan termasuk sub-CPU khusus untuk tambahan 4 sumbu. Sub-CPU menyediakan bandwidth pemrosesan yang berdedikasi dan independen untuk poros ini, memastikan kinerja servo yang konsisten terlepas dari beban CPU utama.

T2: Dapatkah A16B-2203-0033 digunakan pada CNC Seri 16?

No. Seri 16 menggunakan A16B-2203-0031 (tanpa sub-CPU). Protokol bus internal papan dan penugasan konektor sesuai dengan arsitektur kontrol Seri 18.Memasang papan Opsi 2 Seri 18 ke dalam CNC Seri 16 menghasilkan ketidakcocokan perangkat keras.

T3: Apakah sub-CPU pada A16B-2203-0033 membutuhkan software loading terpisah?

Sub-CPU pada papan Opsi 2 menerima perangkat lunak dari memori utama sistem CNC.Versi perangkat lunak servo yang tinggal di modul FROM CNC mengatur perilaku sub-CPU melalui bus internal CNC. Tidak ada loading firmware yang terpisah ke sub-CPU board diperlukan oleh pengguna CNC menginisialisasi sub-CPU selama startup.semua parameter CNC (termasuk parameter sumbu tambahan) harus diatur dengan benar setelah pemasangan.

T4: Perbedaan kinerja apa yang terlihat antara varian sub-CPU dan non-sub-CPU Opsi 2?

Untuk aplikasi di mana sumbu tambahan melakukan fungsi sederhana dan rendah permintaan (posisi tambahan lambat), perbedaannya tidak terdeteksi dalam produksi.Untuk aplikasi di mana semua 8 poros kontur secara bersamaan pada kecepatan feed tinggi, varian sub-CPU mempertahankan frekuensi pembaruan servo loop untuk sumbu tambahan varian non-sub-CPU akan membutuhkan CPU utama untuk menangani lebih banyak sumbu,berpotensi mengurangi waktu pemrosesan per sumbu yang tersedia.

T5: Apakah semua parameter harus diisi ulang setelah memasang pengganti A16B-2203-0033?

Ya, seperti dengan A16B-2203-0031, penggantian papan Opsi 2 membutuhkan pengisian ulang parameter penuh untuk memastikan CNC mengkonfigurasi perangkat keras dengan benar.data alatSetelah memasang A16B-2203-0033, melakukan pemulihan parameter penuh dan memverifikasi semua 8 sumbu memulai dan beroperasi dengan benar sebelum kembali ke produksi.
