| Tempat asal | Jepang |
| Nama merek | FANUC |
| Sertifikasi | CE ROHS |
| Nomor model | A16B-2203-0090 |

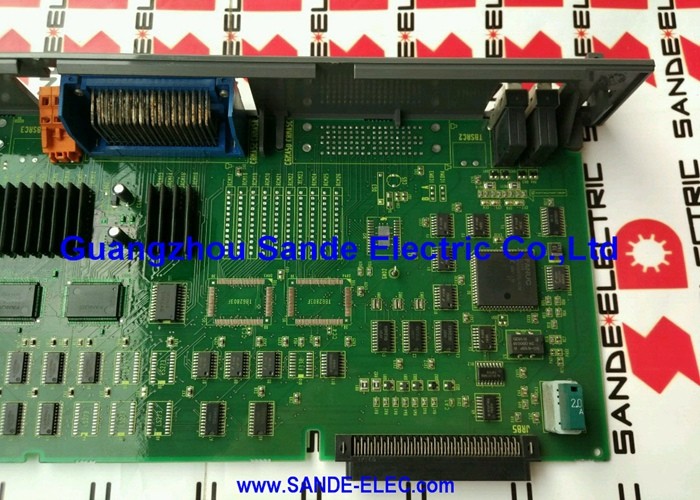

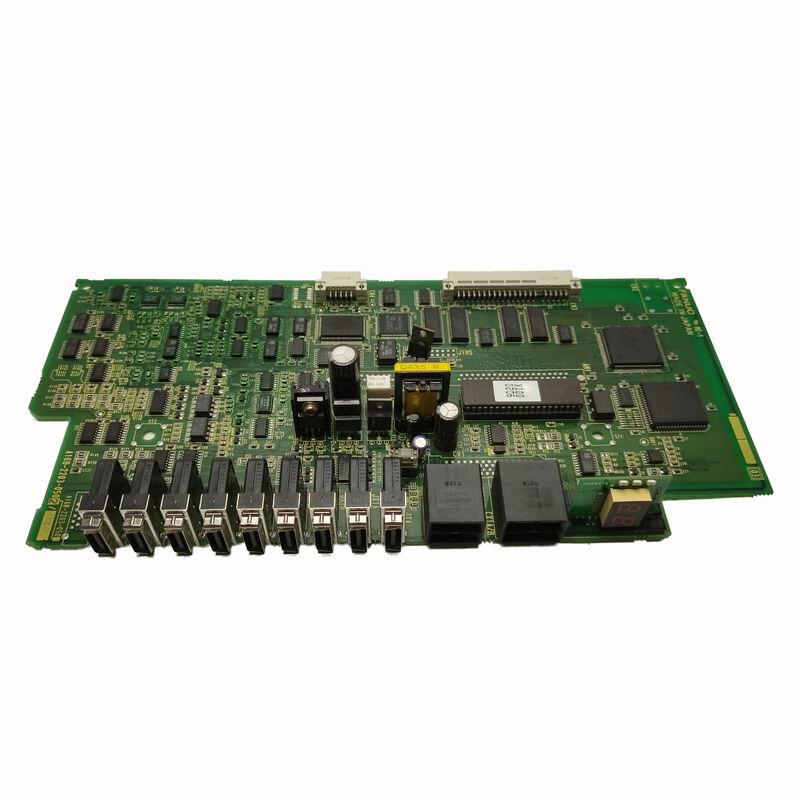

FANUC A16B-2203-0090 membawa sebutan "ROBO" — penanda dalam nomenklatur PCB FANUC yang mengidentifikasi papan yang terkait dengan lini produk kontrol robot dan integrasi robot-CNC FANUC.
Seri A16B-2203 mencakup berbagai papan kontrol dan antarmuka khusus: papan catu daya untuk pengontrol robot (A16B-2203-0370 untuk R-J3iB, A16B-2203-0910 untuk R-30iA/R-30iB), papan kontrol sumbu dan ekspansi I/O, papan antarmuka DeviceNet (A16B-2203-0190), dan papan pemantauan/kontrol seperti A16B-2203-0090. Setiap papan dalam seri ini melayani fungsi tertentu dalam arsitektur sistem kontrol yang lebih besar.
Peran PCB monitor ROBO berbeda dari peran papan CPU utama.
Di mana CPU utama mengeksekusi program CNC atau robot, mengelola kontrol servo, dan menjalankan tangga PMC, papan monitor menangani fungsi pengamatan dan kontrol tingkat sistem — lapisan elektronik yang bertanggung jawab untuk mengetahui bahwa sistem beroperasi dalam parameter yang diharapkan, mengkomunikasikan status ke modul yang terhubung dan sistem pemantauan eksternal, dan menandai kondisi yang memerlukan intervensi pemeliharaan sebelum menjadi kesalahan yang menghentikan mesin.
Dalam aplikasi robotik dan CNC yang terhubung dengan robot, pemantauan status sistem menjadi sangat penting karena konsekuensi dari kesalahan yang tidak terdeteksi dapat menyebar dengan cepat melalui sel mesin robot yang terkoordinasi.
Robot yang terus beroperasi dengan sirkuit keselamatan yang menurun atau CNC yang terus berjalan dengan fungsi pemantauan posisi yang gagal dapat menyebabkan kerusakan perkakas, barang cacat, atau — dalam kasus yang parah — insiden keselamatan.
PCB monitor adalah bagian dari lapisan deteksi yang relevan dengan keselamatan sistem, itulah sebabnya kegagalannya biasanya menghasilkan alarm yang menghentikan operasi daripada membiarkan sistem terus beroperasi dalam keadaan yang menurun.
| Parameter | Nilai |
|---|---|
| Seri | A16B-2203 |
| Fungsi | PCB monitor ROBO / kontrol sistem |
| Aplikasi | Integrasi kontrol CNC + robot |
| Indikator | Beberapa indikator status LED |
| Antarmuka | Beberapa konektor tingkat papan |
| Status | Dihentikan oleh produsen |
| Asal | Jepang |
Seri papan A16B-2203 adalah salah satu keluarga papan paling beragam secara fungsional dalam katalog suku cadang FANUC. Awalan -2203 mengidentifikasi papan dari era umum dan standar fisik dalam arsitektur PCB FANUC — biasanya generasi Seri 16/18 hingga seri i awal — tetapi empat digit terakhir membedakan fungsi yang sangat berbeda:
-0090 (papan ini): PCB monitor ROBO — pemantauan dan kontrol sistem, aplikasi CNC yang terhubung dengan robot.
-0110: Modul tambahan atau antarmuka servo — ekstensi kontrol servo.
-0190: PCB Antarmuka DeviceNet — antarmuka komunikasi fieldbus untuk pengontrol robot.
-0200: PCB Antarmuka PLC — integrasi I/O mesin dan PLC.
-0291: PCB kontrol grafis — pemrosesan tampilan untuk CNC Seri 15/150.
-0370: Unit catu daya — untuk pengontrol robot R-J3iB.
-0910: Unit catu daya — untuk pengontrol robot R-30iA/R-30iB.
Keberagaman ini berarti bahwa nomor suku cadang dalam seri A16B-2203 memberi tahu Anda bahwa papan tersebut berasal dari generasi perangkat keras FANUC tertentu tetapi tidak banyak tentang fungsinya tanpa melihat empat digit terakhir.
Saat mencari pengganti A16B-2203-0090, sangat penting untuk menggunakan nomor suku cadang yang tepat — varian A16B-2203 lainnya dengan nomor yang tampak serupa adalah papan yang sama sekali berbeda dengan fungsi yang berbeda, konektor yang berbeda, dan persyaratan pemasangan yang berbeda.
Salah satu fitur A16B-2203-0090 yang paling berguna secara praktis adalah susunan indikator status LED-nya.
Dalam arsitektur sistem kontrol FANUC, LED diagnostik pada papan individu berfungsi sebagai garis intelijen pemeliharaan pertama — sebelum menghubungkan peralatan pengujian apa pun atau mengakses layar diagnostik perangkat lunak CNC, insinyur pemeliharaan dapat mengamati status LED pada papan individu untuk menentukan bagian mana dari sistem yang sehat dan mana yang mengalami kesalahan.
LED PCB monitor ROBO biasanya menunjukkan:
Status daya: Memastikan bahwa rel catu daya internal papan (+5V, ±15V) berada dalam spesifikasi. LED daya yang mati saat sistem diberi energi menunjukkan kesalahan daya tingkat papan — regulator tegangan yang rusak, sekering pelindung yang putus, atau jejak daya yang rusak.
Status komunikasi: Menunjukkan kesehatan tautan data papan ke modul lain. LED komunikasi yang berkedip atau mati saat sistem beroperasi menunjukkan kesalahan komunikasi bus — yang mungkin ada di papan ini, di modul penerima, atau di backplane yang menghubungkannya.
Status alarm: Satu atau lebih LED yang menyala saat papan mendeteksi kondisi kesalahan di sirkuit yang dipantaunya. Pola alarm tertentu — LED mana, stabil atau berkedip — berkorelasi dengan kode kesalahan spesifik yang dijelaskan dalam manual pemeliharaan pengontrol CNC atau robot.
Status LED ini, dikombinasikan dengan kode alarm yang ditampilkan pada panel operator CNC, memungkinkan insinyur pemeliharaan yang berpengalaman untuk melokalisasi kesalahan ke papan atau sirkuit tertentu sebelum modul apa pun dilepas atau diganti.
Ketika PCB monitor ROBO gagal, sistem biasanya menghasilkan kode alarm dalam kategori yang berkaitan dengan pemantauan status sistem, komunikasi antar-modul, atau sirkuit pemantauan keselamatan tertentu.
Tantangan dalam diagnosis adalah bahwa kategori alarm ini juga dapat dihasilkan oleh kegagalan di tempat lain dalam sistem — koneksi yang gagal, kontak backplane yang buruk, atau masalah catu daya dapat meniru kegagalan papan monitor.
Pendekatan diagnostik sistematis adalah: pertama konfirmasikan tegangan catu daya benar pada konektor papan; kemudian konfirmasikan semua sambungan konektor aman dan semua kabel terpasang dengan benar.
Jika daya dan koneksi dikonfirmasi benar dan alarm tetap ada, tukar A16B-2203-0090 dengan papan yang diketahui baik (jika tersedia) untuk mengonfirmasi kesalahan berpindah bersama papan. Jika kesalahan berpindah, papan dikonfirmasi rusak.
Jika kesalahan tetap ada, masalahnya ada di tempat lain dalam sistem.
Q1: Kode alarm apa pada CNC atau pengontrol robot yang secara khusus menunjukkan bahwa A16B-2203-0090 telah gagal?
Kode alarm spesifik tergantung pada generasi CNC atau pengontrol robot tempat papan dipasang.
Dalam sistem CNC FANUC Seri 16/18, alarm tingkat sistem dalam seri 900 (paritas DRAM, paritas SRAM, kesalahan sistem) atau alarm terkait monitor spesifik dalam seri 300-400 mungkin terkait dengan kegagalan papan monitor.
Pengontrol robot (generasi R-J2 atau R-J3) menghasilkan alarm kategori SRVO (servo) atau SYST (sistem) untuk kesalahan sirkuit monitor.
Konsultasikan manual pemeliharaan untuk generasi pengontrol spesifik untuk mengidentifikasi kode alarm yang terkait dengan kegagalan papan monitor, dan silangkan referensi dengan status LED pada papan itu sendiri.
Q2: Dapatkah A16B-2203-0090 diperbaiki, atau apakah penggantian adalah satu-satunya pilihan?
Perbaikan tingkat komponen dimungkinkan secara prinsip — papan tidak terlalu rumit untuk diperbaiki — tetapi kelayakan praktisnya tergantung pada mode kegagalan. Jika kegagalannya adalah komponen diskrit yang rusak (regulator tegangan, IC logika, komponen pasif) yang dapat diidentifikasi dan diganti dengan peralatan pengerjaan ulang SMD yang sesuai, perbaikan dimungkinkan.
Jika kegagalannya melibatkan kerusakan pada jejak internal multi-layer papan (dari peristiwa lonjakan atau kerusakan fisik), perbaikan menjadi tidak praktis. Sebagian besar pusat perbaikan spesialis FANUC menawarkan pengujian dan, jika memungkinkan, perbaikan papan seri A16B-2203.
Layanan pertukaran (menerima unit yang diperbaharui dan teruji sebagai ganti papan yang rusak) adalah jalur layanan yang paling umum untuk suku cadang ini.
Q3: Apakah A16B-2203-0090 digunakan pada mesin CNC saja, atau hanya pada aplikasi yang terhubung dengan robot?
Penunjukan "ROBO" menunjukkan konteks aplikasi utama papan — lini produk pengontrol robot dan integrasi robot-CNC FANUC.
Namun, beberapa sistem CNC FANUC yang menyertakan fungsi koordinasi robot (seperti sistem CNC multi-sumbu dengan kontrol sumbu robot terintegrasi) juga menggunakan papan dari keluarga ROBO.
Jawaban pasti untuk mesin tertentu ada di daftar suku cadang atau manual koneksi perangkat keras mesin tersebut — jika A16B-2203-0090 terdaftar sebagai bagian dari konfigurasi mesin tersebut, itu adalah papan yang benar terlepas dari apakah mesin tersebut adalah CNC murni, robot, atau sistem hibrida.
Q4: Berapa banyak indikator LED pada A16B-2203-0090, dan apa signifikansi diagnostiknya?
Jumlah dan pelabelan indikator LED yang tepat bervariasi berdasarkan revisi papan, tetapi papan monitor seri A16B-2203 biasanya membawa antara 4 hingga 12 LED yang mencakup status daya, status tautan komunikasi, dan indikasi kesalahan.
Posisi LED dan artinya didokumentasikan dalam lampiran manual pemeliharaan pengontrol yang menjelaskan tata letak fisik PCB.
LED yang paling berguna secara langsung adalah indikator daya yang baik — jika ada LED daya yang mati saat sistem diberi energi, tidak perlu diagnosis perangkat lunak; kesalahan ada pada sirkuit daya papan.
Q5: Sistem bekerja normal saat dingin tetapi menghasilkan alarm papan monitor setelah memanas. Apa yang ditunjukkan oleh ini?
Kesalahan yang bergantung pada suhu yang muncul setelah pemanasan dan hilang saat sistem mendingin menunjukkan komponen yang secara termal marjinal pada papan — biasanya kapasitor elektrolitik dengan ESR yang meningkat pada suhu operasi, sambungan semikonduktor yang menjadi bocor saat panas, atau sambungan solder dengan retakan mikro yang terbuka di bawah ekspansi termal dan tertutup saat dingin.
Mode kegagalan ini adalah karakteristik papan yang menua atau tertekan ESD yang mendekati akhir masa pakai yang andal.
Solusi sementara (membiarkan sistem mendingin sebelum memulai kembali) bukanlah solusi pemeliharaan — papan harus diganti sebelum kesalahan yang diinduksi secara termal menjadi permanen dan menyebabkan waktu henti produksi yang tidak terencana.
