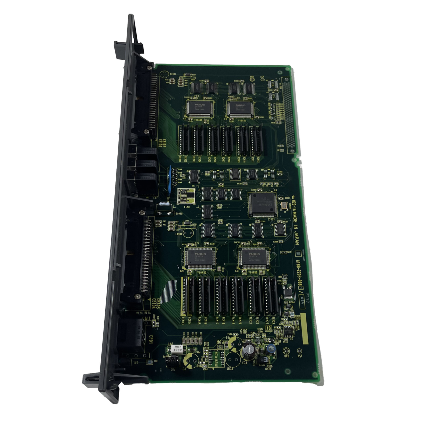

Fanuc A16B-2203-0111 Papan memori A16B22030111 A16B-22O3-O111

A16B-2203-0111 FANUC Zero-C C6 I / O PCB 80DI / 56DO / Seri 0-C dan 0-D / Machine Interface Board

C6 Konfigurasi I/O jarak menengah

Dalam keluarga papan I/O A16B-2203-01xx untuk CNC FANUC Seri 0-C, tiga tingkat kapasitas memenuhi persyaratan kompleksitas mesin alat yang berbeda:

Posisi C6 (A16B-2203-0111) antara C7 yang sepenuhnya ditentukan dan C5 minimum. Its 80/56 DI/DO count covers the I/O requirements of mid-complexity CNC machine tools — machines that need more than the basic C5 provides but do not reach the full signal complement of a complex machining centre with automatic pallet changers and tool magazines.

Hal ini membuat C6 spesifikasi yang benar untuk:

• Pusat pemutar CNC 2 sumbu standar dengan otomatisasi sedang
• Pusat pemesinan CNC kompak tanpa penukar palet
• Mesin penggiling dengan kompleksitas antarmuka mesin sedang
• Mesin di mana tambahan 24 input C7 dan 16 output hanya akan tidak digunakan

Spesifikasi Utama

PMC Ladder Connection Cara Kerja Board

A16B-2203-0111 terhubung ke logika tangga PMC (Programmable Machine Controller) dari Seri 0-C CNC melalui antarmuka serial I/O Link.

1. Input scan:Setiap siklus PMC, papan membaca semua 80 keadaan terminal input ¢ saklar batas, sensor, tombol panel operator, sinyal konfirmasi ¢ dan mengirimkannya ke PMC.
2. Pembaruan output:Setiap siklus PMC, PMC menulis perintah output ke 56 saluran output papan ‡ mengaktifkan pompa pendingin, kumparan relay, katup solenoid, lampu indikator.
3. Urutan mesin:PMC mengevaluasi tangga tangga terhadap keadaan input saat ini dan menentukan keadaan output secara efektif menerapkan logika urutan alat mesin.

Ketika A16B-2203-0111 gagal, baik input membaca dan output mengemudi berhenti PMC kehilangan kontak dengan perangkat lapangan mesin.

Skenario Aplikasi

Kegagalan papan I/O pusat putar 0-TC:Sebuah mesin bubut CNC FANUC 0-TC mengembangkan alarm PMC yang mempengaruhi fungsi chucking dan pendingin hidrolik. Papan A16B-2203-0111 C6 diidentifikasi sebagai kesalahan. Penggantian mengembalikan semua I / O mesin 80/56.

Pusat pengolahan kompak 0-MC:Pusat pemesinan CNC kecil tanpa pengganti palet menggunakan spesifikasi C6 I / O 80 input dan 56 output mencakup interlock spindle, pintu, pendingin,dan sinyal rem sumbu dengan nyaman dalam kapasitas C6.

FAQ

T1: Bisakah A16B-2203-0111 (C6) menggantikan A16B-2203-0110 (C7) jika C7 tidak tersedia?

Hanya jika program PMC menggunakan 80 atau kurang input dan 56 atau kurang output. Jika program PMC mesin menangani sinyal dalam kisaran 81 ‰ 104 DI atau 57 ‰ 72 DO,sinyal tersebut tidak ada di papan C6 PMC alarm akan menghasilkan. Konfirmasi penggunaan titik I/O mesin dari dokumentasi tangga PMC sebelum mengganti papan berkapasitas rendah.

T2: Apakah A16B-2203-0111 bekerja dengan kontrol Seri 0-D serta 0-C?

Ya. papan I/O seri C A16B-2203-01xx dikonfirmasi untuk kedua 0-C dan 0-D (dan 0-F) era kontrol. DNC Electronics mengkonfirmasi C7 (A16B-2203-0110) bekerja dengan 0-MD, 0-TD, 0-MF,Konfigurasi 0-TF .

T3: Konektor apa yang digunakan pada A16B-2203-0111?

Papan C6 memiliki posisi konektor yang lebih sedikit daripada C7 (yang membawa M18, M1, M20, M2, M19).Konfirmasi tata letak konektor yang tepat dari manual koneksi perangkat keras Seri 0-C untuk konfigurasi mesin tertentu.

T5: Apakah mengganti A16B-2203-0111 memerlukan perubahan program PMC?

Tidak, program PMC menggunakan nomor alamat I/O, bukan pengidentifikasi khusus papan.Penggantian serupa dari A16B-2203-0111 dengan papan C6 yang sama mengembalikan komunikasi I / O tanpa modifikasi program PMC.
