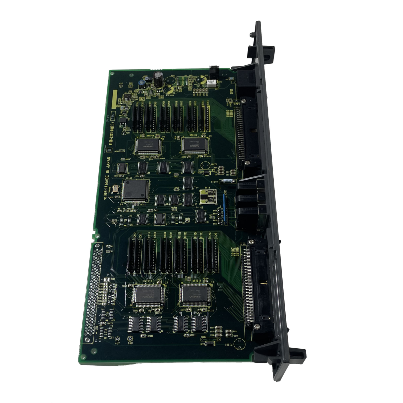

Fanuc A16B-2203-0110 Papan memori A16B22030110 A16B-22O3-O110

A16B-2203-0110∙ FANUC Zero-C C7 I/O PCB ∙ 104DI / 72DO / Surface Mount / 0-C / 0-D / 0-F / Supersedes A16B-1212-0220

C7 Papan I/O dengan spesifikasi lengkap

A16B-2203-0110 adalah C7 the board I/O berkapasitas tertinggi dalam keluarga A16B-2203-01xx.104 masukan digital dan 72 output digital mewakili I / O lengkap untuk peralatan mesin seri 0-C CNC sepenuhnya.

104 masukan digitalpenutup: kunci pintu mesin, saklar batas poros (posisi overtravel dan referensi), orientasi spindle lengkap, pengkodean posisi majalah alat, konfirmasi tekanan hidrolik,Sensor tingkat pendingin, Chuck clamped/unclamped, konfirmasi tailstock, sensor posisi palet, kontak operator panel mode selector, feedrate override stage, spindle speed override stage,pemantauan rantai pemutusan darurat, dan semua sinyal penyelesaian fungsi bantu.

72 output digitaldrive: relay pompa pendingin, start pompa hidrolik, spindle start/direction contactors, solenoid pelepasan rem sumbu, solenoid kunci pintu, tool magazine advance/retract relay, chuck clamping solenoid,Relay pallet clamp, lampu indikator (siklus aktif, pendingin aktif, alarm, spindle berjalan), dan semua output relay M-code.

Untuk mesin yang kompleks, terutama yang memiliki alat ganti otomatis, sistem palet, atau beberapa fungsi tambahan, kapasitas penuh 104/72 C7 adalah spesifikasi yang benar.

Spesifikasi Utama

Permukaan Gunung Papan Generasi Belakang

A16B-2203-0110 adalah "versi permukaan yang dipasang dari output input C7 lengkap". Konstruksinya adalah SMD (Surface Mount Device).yang DNC Electronics konfirmasi sebagai versi "non-surface-mount" yang lebih tua.

Transisi dari konstruksi non-SMD ke SMD membawa:

• Kepadatan komponen yang lebih tinggi pada area papan yang sama
• Peningkatan ketahanan getaran untuk penghapusan sendi solder melalui lubang
• Kemampuan yang lebih baik untuk produksi otomatis

A16B-2203-0110 adalah papan C7 generasi saat ini, yang dipasang pada "kontrol 0-C generasi akhir" mesin yang dibangun sebagai perangkat keras 0-C matang. mesin 0-C sebelumnya dapat membawa A16B-1212-0220.

Skenario Aplikasi

0-MC pusat pemesinan C7 penggantian papan:Sebuah pusat pengolahan FANUC 0-MC dengan alat ganti otomatis menggunakan papan A16B-2203-0110 C7 untuk antarmuka mesin 104/72 lengkapnya.Pertukaran untuk diuji A16B-2203-0110 mengembalikan fungsi I / O penuh.

0-TD twin-turret lathe:Sebuah mesin bubut CNC 0-TD twin-turret dengan dua turret dan chuck hidrolik menggunakan papan C7 104 masukan menampung set sinyal penuh dari kedua penkoder posisi turret, sensor hidrolik,dan panel operator.

FAQ

T1: Bisakah A16B-2203-0110 langsung menggantikan A16B-1212-0220 di mesin 0-C yang lebih tua?

Keduanya adalah papan I/O C7 (104/72 DI/DO) dan melayani posisi fungsional yang sama.A16B-2203-0110 "versi terbaru dari kartu input / output C / D yang dilengkapi dengan kontrol 0C generasi akhir" dan A16B-1212-0220 versi non-SMD yang lebih tuaDalam sebagian besar aplikasi 0-C, A16B-2203-0110 dapat menggantikan A16B-1212-0220, tetapi catatan pertukaran FanucWorld menyatakan:"BALAN HARUS AN A16B-2203-0110" artinya program kredit pertukaran memerlukan nomor papan yang cocokUntuk penggantian standar, konfirmasi kompatibilitas perangkat keras dari dokumentasi mesin tertentu.

T2: Apa sebutan konektor pada A16B-2203-0110?

A16B-2203-0110 menggunakan konektor Honda M18, M1, M20 (DI/DO) dan M2, M19 (output).Set konektor lengkap untuk konfigurasi 104/72 C7 dikonfirmasi dalam FANUC Series 0-C/0-D Hardware Connection Manual.

T3: Apakah A16B-2203-0110 bekerja pada sistem CNC 0-C dan 0-D?

Ya. "Mengeksekusi kontrol O-C atau O-D, O-F konfigurasi di mana ini I / O antarmuka antara NC dan MC". DNC Electronics juga mengkonfirmasi kompatibilitas dengan 0-MD, 0-TD, 0-TTD, 0-MF, 0-TF,dan konfigurasi 0-TTF .
