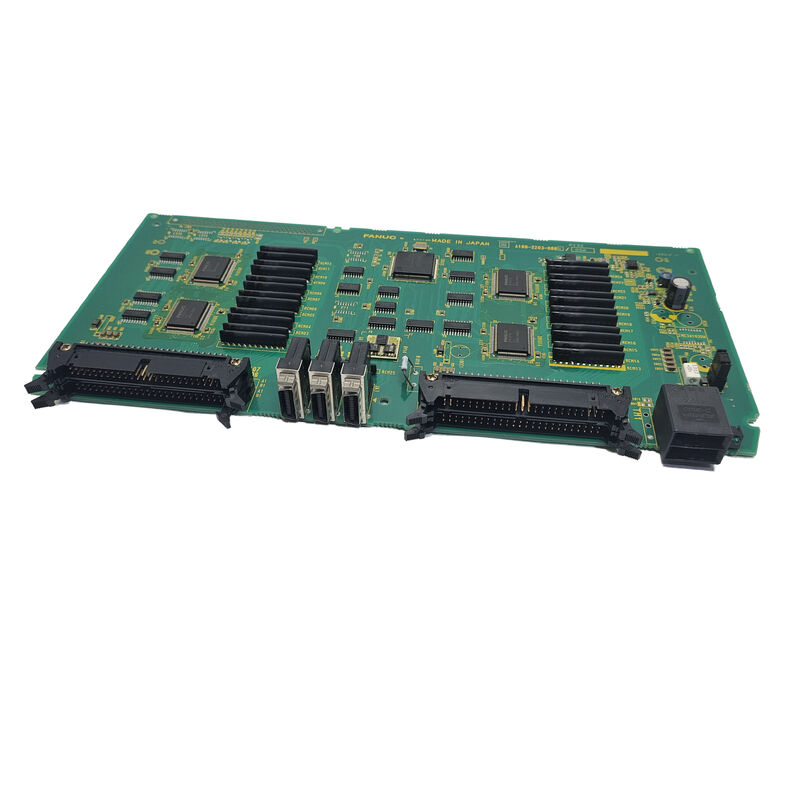

Fanuc A16B-2203-0200 Papan antarmuka A16B22030200 A16B-22O3-O2OO

A16B-2203-0200. FANUC A16B-2203 Series PCB

A16B-2203-020x dalam seri serbaguna

Penomoran A16B-2203 mencakup berbagai jenis papan di seluruh generasi produk FANUC.Kelompok 02xx dalam seri ini berada di zona fungsional yang berbeda terpisah dari papan I/O 01xx (tipe C I/O untuk Seri 0-C), papan servo dan kabel spindel 05xx_07xx (pembesar internal αis/αi), dan papan kontrol daya dan robot 08xx_09xx.

Papan dalam kisaran A16B-2203-02xx melayani fungsi antarmuka atau kontrol khusus dalam arsitektur CNC dan otomatisasi FANUC.Manual pemeliharaan FANUC untuk seri 0-C/0-D (GFZ-61395E/06) merujuk pada kisaran A16B-2203-020x dalam hubungannya dengan kartu antarmuka sumbu servo:

A16B-2203-0020:Kartu antarmuka servo 4-sumbu (Antarmuka tipe B, sumbu 1 dan 2,3 dan 4 sumbu) untuk seri 0-C CNC menyediakan sambungan sumbu servo antara papan utama CNC dan unit servo amplifier untuk hingga empat sumbu dikendalikan.

A16B-2203-0021:Varian 2-sumbu dalam keluarga kartu antarmuka servo yang sama untuk Seri 0-C.

A16B-2203-0200 berada di zona numerik yang sama, melayani fungsi antarmuka yang ditentukan dalam sistem FANUC di mana ia dipasang.

Informasi Produk Utama

Series 0-C Era Interface Boards Prinsip Desain

Keluarga A16B-2203-02xx beroperasi dalam arsitektur perangkat keras Seri 0-C dan generasi CNC terkait.

Kartu antarmuka sumbumenghubungkan prosesor utama CNC ke drive servo amplifier terjemahan perintah sumbu digital ke dalam format komunikasi yang dipahami oleh perangkat keras drive.

Papan pengarahan sinyalmengelompokkan dan mendistribusikan sinyal kontrol antara bus internal CNC dan perangkat keras yang terhubung memastikan bahwa perintah dari CPU utama mencapai papan tujuan yang benar tanpa perselisihan.

PCB antarmuka khususmenyediakan koneksi khusus perangkat keras untuk fungsi mesin alat tertentu atau protokol komunikasi khusus untuk generasi Seri 0-C.

A16B-2203-0200 melayani peran yang ditentukan dalam arsitektur ini, yang dikonfirmasi dari labelnya yang dipasang di sistem CNC khusus.

Skenario Aplikasi

Penggantian papan antarmuka CNC:Sebuah sistem CNC FANUC mengembangkan kesalahan yang dapat dilacak ke papan A16B-2203-0200. Papan diidentifikasi dari label nomor bagian, penggantian berasal, dan fungsi sistem dipulihkan.

Inventarisasi cadangan pemeliharaan:Fasilitas yang mengoperasikan peralatan CNC FANUC dengan papan A16B-2203-0200 mempertahankan cadangan untuk memungkinkan respon cepat terhadap kesalahan papan.

FAQ

T1: Bagaimana saya mengkonfirmasi A16B-2203-0200 adalah papan yang benar untuk sistem FANUC saya?

Baca nomor bagian dari label papan yang terpasang. jika dibaca A16B-2203-0200, ini adalah penggantian yang dikonfirmasi.Referensi silang terhadap daftar suku cadang dalam manual pemeliharaan FANUC untuk model CNC yang berlaku manual memetakan setiap slot papan ke nomor bagian dan deskripsi fungsionalnya.

T2: Apakah A16B-2203-0200 terkait dengan papan I/O tipe C (A16B-2203-0110/0111)?

Tidak. Papan I/O tipe C berada dalam kisaran A16B-2203-01xx (0110, 0111, 0112). A16B-2203-0200 berada dalam kisaran 02xx Nomor seri saja tidak menunjukkan fungsi yang sama; nomor bagian tertentu dalam seri menentukan fungsi.

T3: Apakah mengganti A16B-2203-0200 memerlukan perubahan konfigurasi CNC?

Ini tergantung pada peran fungsional papan. Papan antarmuka yang mengirimkan sinyal tanpa menyimpan data konfigurasi biasanya tidak memerlukan perubahan setelah diganti.Papan yang menyimpan konfigurasi alamat atau pengaturan perangkat keras mungkin memerlukan konfigurasi pasca penggantian- Konfirmasi dari dokumentasi pemeliharaan FANUC yang berlaku.

T4: Apa tindakan pencegahan ESD yang berlaku untuk A16B-2203-0200?

Berurusan dengan tali pergelangan tangan anti-statis yang tertanam di permukaan kerja yang aman ESD Simpan dan angkut dalam kemasan anti-statis Matikan CNC sepenuhnya sebelum mengakses papan internal.IC konstruksi SMD pada papan seri A16B-2203 sensitif terhadap ESD.
