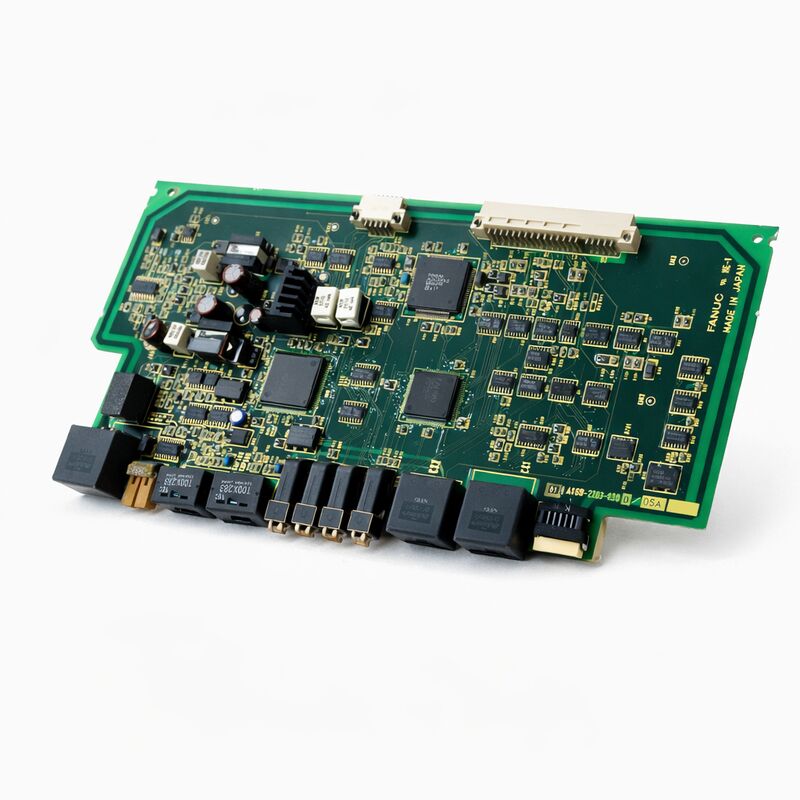

FANUC A16B-2203-0300 Papan antarmuka A16B22030300 A16B-22O3-O3OO

FANUC A16B-2203-0300 500.000 Seri Alpha SVM1-240 Servo Amplifier Wiring Board Untuk A06B-6096-H107, A16B-2203 High-Current Single-Axis Power Board, Jepang Asal

Gambaran umum

PeraturanFANUC A16B-2203-0300adalah papan kabel daya untuk seri Alpha SVM1-240 the 240A arus puncak servo amplifier single-axis dalam seri A06B-6096 Alpha FANUC.

Pada puncak 240 ampere, SVM1-240 adalah salah satu servo drive sumbu tunggal dengan arus tertinggi di generasi Alpha,didesain untuk servo motor yang harus menghasilkan torsi yang sangat tinggi pada poros besar pada pusat pemesinan berat, kepala gerbang, meja putar besar, dan aplikasi kekuatan tinggi lainnya di mana servo motor yang lebih kecil tidak dapat memberikan torsi yang diperlukan.

Keluarga papan A16B-2203 secara keseluruhan mencakup papan kabel untuk berbagai modul penguat servo seri Alpha.

Keluarga membentang dari papan arus kecil untuk sumbu servo kompak hingga papan arus tinggi seperti A16B-2203-0300 untuk konfigurasi 240A.

Setiap papan dalam keluarga berukuran dan dinilai untuk rentang arus spesifik dari modul amplifier terkait resistor sensor arus, sirkuit drive gerbang, jalur arus bus,dan desain termal semua skala dengan arus nominal.

Generasi penguat seri A06B-6096 Alpha menempati tempat khusus dalam sejarah servo drive FANUC adalah generasi Alpha (non-i), yang mendahului Alpha i (A06B-6114, -6124,(Seri 6127).

A06B-6096 berfungsi sebagai servo amplifier berkinerja tinggi untuk generasi FANUC CNC yang mencakup Seri 16B / C, 18B / C, 21B, 15B, dan seri i awal,selama periode ketika FANUC beralih dari antarmuka analog Tipe A/B ke antarmuka digital FSSB (Fiber-optic Serial Servo Bus).

SVM1-240, dengan antarmuka FSSB, mewakili ujung arus yang lebih tinggi dari rentang seri Alpha.

Spesifikasi Utama

Fungsi papan kabel dalam Arsitektur SVM1-240

Di dalam modul A06B-6096-H107 SVM1-240, papan kabel A16B-2203-0300 menangani semua fungsi yang melibatkan arus besar, tegangan tinggi,dan koneksi fisik antara elektronik penggerak dan motor dan catu daya:

Koneksi bus DC:Bus DC bersama dari PSM (Power Supply Module) memberikan DC 300V direksi ke modul SVM1.

Papan kabel mengakhiri koneksi bus ini, mendistribusikan tegangan bus DC ke jembatan transistor IGBT yang beralih arus motor.

Pada nilai puncak 240A, jalur arus bus pada papan ini harus membawa arus instan yang substansial jejak tembaga dan koneksi bus bar berukuran sesuai.

Penggerak gerbang IGBT:Transistor IGBT di bagian daya SVM1-240 adalah saklar yang sebenarnya mengontrol arus motor.

Papan kabel membawa sirkuit penggerak gerbang yang terisolasi gerbang driver IC yang menerima sinyal perintah gerbang tingkat rendah dari papan kontrol dan menerjemahkannya ke tegangan tinggi,pulsa gerbang arus tinggi yang dibutuhkan untuk beralih IGBT besar secara andal.

Isolasi antara sinyal tegangan rendah papan kontrol dan sirkuit penggerak gerbang tegangan tinggi sangat penting untuk operasi yang aman.

Sensor arus:Papan kabel berisi elemen sensor arus (biasanya resistor shunt atau sensor efek Hall) yang mengukur arus fase motor yang sebenarnya.

Pengukuran ini kembali ke algoritma servo papan kontrol, yang menggunakannya untuk menutup loop kontrol saat ini.

Pada puncak 240A, akurasi penginderaan arus sangat penting error dalam umpan balik arus diterjemahkan langsung ke kesalahan kontrol torsi dan dapat membahayakan stabilitas servo loop.

Terminal output motor:Koneksi fase motor (U, V, W) berakhir di papan kabel.

Terminal ini didesain untuk arus nominal penuh dan mencakup isolasi yang diperlukan dari sirkuit logika dan sasis.

Penggerak Seri Alpha dengan Arus Tinggi Prioritas pemeliharaan

SVM1-240 menggerakkan servo motor poros besar motor yang secara fisik berat, termal menuntut, dan secara mekanis digabungkan ke struktur mesin besar.Mempertahankan drive ini membutuhkan perhatian pada faktor-faktor yang lebih penting pada arus tinggi daripada pada arus rendah.

Manajemen termal:Operasi arus tinggi menghasilkan panas yang cukup dalam modul IGBT.

SVM1-240 bergantung pada heatsink dan di banyak instalasi kipas pendingin udara paksa.mempercepat IGBT dan penuaan kapasitor dan akhirnya menyebabkan penutupan termal.

Pemeriksaan dan penggantian kipas angin secara berkala (biasanya direkomendasikan setiap 3-5 tahun tergantung pada jam operasi) adalah pemeliharaan standar untuk SVM1-240 dan drive arus tinggi terkait.

Penuaan kapasitor:Kondensator bus DC di bagian catu daya SVM1-240 dan kondensator filter pada papan kabel itu sendiri usia dari waktu ke waktu. Kondensator tua menunjukkan peningkatan ESR (resistensi seri setara),yang mengurangi kemampuan mereka untuk meratakan tegangan bus DC di bawah perubahan arus yang cepat.

Gejala dalam operasi adalah meningkatnya arus bus DC, yang dapat memicu alarm overvoltage selama transisi torsi tinggi.

Penggantian kondensator sebagai bagian dari renovasi yang direncanakan adalah pendekatan standar untuk drive yang telah digunakan selama 10+ tahun.

Pemeriksaan koneksi:Pada puncak 240A, koneksi yang buruk menghasilkan pemanasan lokal yang dapat menyebabkan karbonisasi, oksidasi, dan akhirnya kegagalan termal dari titik koneksi.Pemeriksaan berkala dan retroking koneksi bus bar dan terminal fase motor adalah praktik pemeliharaan yang penting.

FAQ

T1: SVM1-240 memicu alarm IPM saat akselerasi berat. Apakah ini menunjukkan bahwa papan kabel A16B-2203-0300 gagal?

Alarm IPM (Intelligent Power Module) selama akselerasi berat dapat berasal dari beberapa penyebab.

Pertama, periksa apakah alarm adalah overcurrent atau overtemperature - kode alarm membedakan antara keduanya.

Overcurrent selama akselerasi menunjukkan akselerasi yang diperintahkan melebihi batas nominal motor dan drive, atau motor memiliki masalah liking yang menghasilkan aliran arus yang berlebihan.Suhu yang terlalu tinggi saat akselerasi menunjukkan pendinginan yang tidak memadai.

Kegagalan IPM sejati (module transistor yang tertiup angin) muncul sebagai alarm langsung bahkan pada beban ringan.

Papan kabel menjadi tersangka terutama ketika alarm IPM terjadi pada beban yang jauh di bawah kapasitas nominal dan penyebab lainnya telah dihilangkan.

T2: Dapatkah A16B-2203-0300 digunakan dengan SVM1-360 (A06B-6096-H108)?

No. A16B-2203-0300 adalah papan kabel untuk SVM1-240 (A06B-6096-H107).

Papan-papan ini berbeda dalam konfigurasi IGBT, kalibrasi sensor arus, dan desain termal.

Menggunakan papan -0300 dalam aplikasi -0301 (atau sebaliknya) akan mengakibatkan deteksi arus yang salah, batas arus yang salah, dan operasi yang berpotensi tidak aman.

Selalu mencocokkan papan kabel dengan sebutan modul amplifier tertentu.

P3: Papan kontrol (A20B-1006-0485) di SVM1-240 baik-baik saja, tetapi papan kabel gagal.

Ya, asalkan modul amplifier dapat dibongkar untuk mengakses papan kabel secara terpisah.

Modul SVM seri FANUC Alpha dirancang untuk memungkinkan papan kontrol dan papan kabel untuk dioperasikan secara independen. Kedua papan terhubung melalui konektor yang diketahui dan dapat dipisahkan secara fisik.

The wiring board replacement requires working on the power section (which retains stored energy in the DC bus capacitors even after power-off — always verify the DC bus is fully discharged before touching any components on the wiring board).

Mempekerjakan personel layanan yang terlatih oleh FANUC untuk prosedur ini jika kemampuan internal tidak ditetapkan.

T4: Setelah mengganti papan kabel A16B-2203-0300, poros berjalan tetapi torsi tampaknya berkurang.

Mengurangi torsi setelah penggantian papan kabel biasanya merupakan masalah deteksi arus ¢ elemen deteksi arus pada papan penggantian mungkin memiliki kalibrasi yang sedikit berbeda dari yang asli.

Algoritma kontrol servo menggunakan umpan balik arus untuk menutup loop kontrol torsi, dan jika umpan balik dibaca lebih tinggi dari arus aktual (arah umum untuk kesalahan kalibrasi),algoritma membatasi arus lebih awal untuk menghindari overcurrent yang jelas.

Periksa parameter kalibrasi sensor saat ini di CNC untuk sumbu ini, dan jika perlu, lakukan prosedur kalibrasi loop saat ini yang dijelaskan dalam manual pemeliharaan seri Alpha.

T5: SVM1-240 telah digunakan selama 15 tahun. Apakah papan kabel harus diganti secara proaktif bahkan jika tidak terjadi alarm?

Penggantian proaktif papan penggerak berusia 15 tahun dibenarkan untuk poros produksi kritis di mana waktu henti yang tidak direncanakan mahal.

Pada usia itu, kondensator elektrolitik pada papan kabel kemungkinan terdegradasi ∙ kapasitas mereka telah berkurang dan ESR mereka telah meningkat dari siklus termal.

Alih-alih menunggu kegagalan, perbaikan yang direncanakan selama jendela pemeliharaan yang dijadwalkan, mengganti papan kabel dan kondensator, membersihkan heatsink, mengganti kipas pendingin,dan memeriksa semua koneksi mengembalikan drive ke hampir keandalan baru.

Pusat perbaikan khusus FANUC menawarkan layanan perbaikan papan kabel yang mencakup penggantian kapasitor, alternatif yang hemat biaya untuk penggantian papan penuh.
