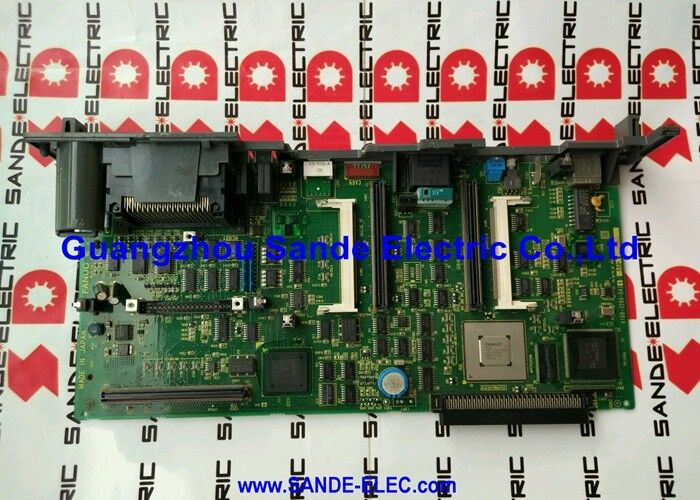

Amplifier FANUC PCB CNC Circuit Board 100 Watt A16B-2203-0502

A16B-2203-0502∙ FANUC A16B-2203 Series PCB ∙ 050x Range / Alpha Servo Drive Board Spare Part / CNC Drive System Spare Part

A16B-2203 FANUC's Alpha Servo Drive Board Family

Seri A16B-2203 adalah keluarga papan komponen drive FANUC Alpha yang telah dikonfirmasi.

A16B-2203-0502 terletak di kisaran 050x antara papan kabel servo SVM 045x dan papan catu daya PSM 063x. Dalam penomoran keluarga A16B-2203,kisaran 050x jatuh pada perkembangan papan kabel modul drive Alpha yang melayani berbagai model dan konfigurasi modul servo.

Informasi Produk Utama

A16B-2203 Papan Pengkabelan

Dalam arsitektur FANUC Alpha dan Alpha-i servo drive,Papan kabel seri A16B-2203 menyediakan antarmuka fisik dan listrik antara komponen semikonduktor daya dari setiap servo atau modul catu daya dan PCB kontrolnyaPapan kabel ini:

Hubungkan tahap daya:Mengarahkan sinyal pengukuran arus dari sensor arus Hall-effect atau shunt ke PCB kontrol, memberikan data arus motor real-time yang digunakan oleh algoritma servo untuk pengaturan torsi.

Sinyal penggerak gerbang rute:Mengangkut perintah drive gerbang PWM dari PCB kontrol ke transistor IGBT di jembatan inverter drive dengan isolasi untuk mencegah tegangan bus DC mencapai elektronik kontrol.

Membawa sinyal perlindungan:Routing overcurrent, overheat, dan overvoltage sinyal kesalahan dari tahap daya kembali ke kontrol PCB memungkinkan shutdown perlindungan cepat sebelum arus kesalahan atau suhu melebihi batas aman.

Skenario Aplikasi

Alpha servo drive board kesalahan:Sistem servo drive seri FANUC Alpha mengembangkan kesalahan tahap daya yang dapat dilacak ke papan A16B-2203-0502.Penggantian mengembalikan fungsi drive yang benar.

Alpha drive membangun kembali:Seorang teknisi yang membangun kembali modul penggerak FANUC Alpha memasang A16B-2203-0502 sebagai komponen papan kabel dari rangkaian penggerak.

FAQ

T1: Bagaimana saya mengkonfirmasi A16B-2203-0502 adalah papan kabel yang benar untuk drive FANUC Alpha saya?

Membaca nomor bagian dari label papan yang dipasang di dalam modul drive. jika membaca A16B-2203-0502, ini adalah penggantian yang dikonfirmasi.Referensi silang dengan tabel suku cadang manual pemeliharaan seri FANUC Alpha untuk model drive tertentu untuk mengkonfirmasi posisi papan dalam rangkaian drive.

T2: Apa perbedaan antara A16B-2203-0502 "kabel papan" dan kontrol PCB dalam drive Alpha?

Dalam modul drive FANUC Alpha, dua papan bekerja sama. papan kabel (A16B-2203-0502) menangani koneksi tingkat daya sensing arus, gate drive routing,dan pengumpulan sinyal kesalahan pada tingkat tahap daya. PCB kontrol menangani algoritma servo, komunikasi, dan pemrosesan sinyal di tingkat elektronik kontrol. Keduanya harus berfungsi dengan benar agar drive dapat beroperasi.

T3: Alarm penggerak FANUC mana yang menunjukkan kegagalan papan kabel A16B-2203-0502?

Alarm tahap daya ‡ servo overcurrent (SV401), kode kesalahan IGBT,atau alarm perangkat keras inverter yang muncul secara konsisten pada drive enable sebelum arus motor mencapai tingkat operasi menunjukkan kesalahan papan kabel daripada masalah motor atau pasokan. Jika kontrol PCB, motor, dan tes pasokan dengan benar tetapi alarm tahap daya tetap, papan kabel adalah komponen diagnostik berikutnya.

T4: Apa tindakan pencegahan ESD dan keselamatan yang berlaku untuk A16B-2203-0502?

Aktifkan sistem servo drive sepenuhnya sebelum akses.Modul penggerak FANUC Alpha mempertahankan muatan bus DC setelah pemotongan daya . Mengendalikan A16B-2203-0502 dengan tali pergelangan tangan anti-statis pada permukaan yang aman ESD.
