FANUC A16B-2203-0640 | Papan PCB Pengkabelan Catu Daya Alpha i — PSMi 5,5 kW, 200 VAC, Regeneratif Daya, Asal Jepang

Nomor Suku Cadang: A16B-2203-0640

Produsen: FANUC Corporation (Jepang)

Jenis Produk: Papan PCB Pengkabelan Catu Daya (Printed Circuit Board)

Seri: Alpha i (αi)

Gambaran Umum

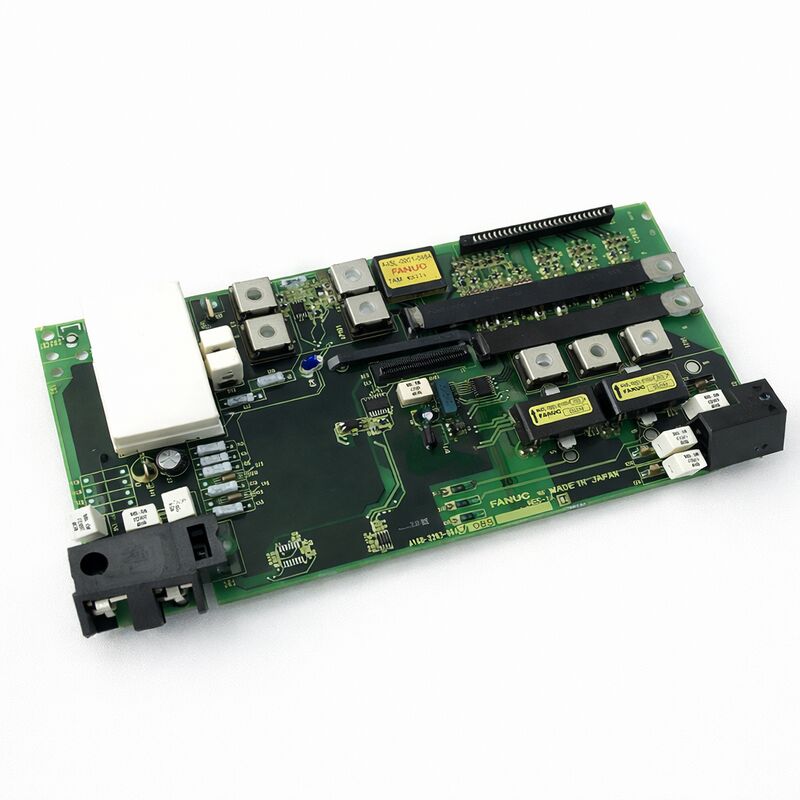

A16B-2203-0640 adalah papan PCB pengkabelan daya yang terpasang di dalam modul catu daya FANUC Alpha i dengan rating 5,5 kW dengan input tiga fasa 200 VAC.

Papan ini menangani perutean daya internal, pengkondisian sinyal, dan fungsi antarmuka kontrol di dalam rumah PSMi (Power Supply Module i).

Ini adalah suku cadang tingkat komponen untuk unit PSMi — bukan perangkat mandiri, tetapi PCB internal yang dapat diganti selama servis tanpa mengganti seluruh rakitan modul catu daya.

Modul catu daya FANUC Alpha i adalah unit pasokan bus DC front-end aktif dalam sistem drive Alpha i.

Mereka merektifikasi pasokan AC tiga fasa yang masuk, mempertahankan tegangan bus DC bersama, dan secara aktif mengembalikan energi pengereman regeneratif dari sumbu servo yang melambat kembali ke pasokan AC. Papan PCB pengkabelan adalah lapisan antarmuka antara bagian daya tegangan tinggi modul dan elektronik kontrolnya.

Ini membawa jalur sinyal, sirkuit perlindungan, dan distribusi daya tambahan yang dibutuhkan modul untuk beroperasi.

Papan ini ditemukan di beberapa varian unit FANUC PSMi dalam kelas input 200 VAC, termasuk A06B-6110-H006, A06B-6115-H006, dan A06B-6140-H006.

Masing-masing adalah modul catu daya 5,5 kW, 200 VAC, regeneratif daya dalam keluarga drive FANUC Alpha i.

Spesifikasi Utama

PSMi Alpha i — Peran Sistem

Dalam sistem drive FANUC Alpha i, PSMi adalah satu-satunya titik koneksi ke pasokan daya AC utama. Semua modul penguat servo dan spindel di kabinet menarik daya bus DC mereka dari PSMi.

PSMi merektifikasi input tiga fasa ke bus DC yang diatur — biasanya sekitar 283 hingga 339 VDC untuk modul kelas input 200 VAC — dan mempertahankan bus tersebut untuk penguat yang terhubung.

Rating 5,5 kW dari keluarga A06B-6110-H006 menempatkan modul ini di ujung bawah rentang PSMi Alpha i.

Mereka sesuai untuk sistem drive dengan beban motor total terbatas — konfigurasi satu sumbu atau dua sumbu ringan, atau mesin dengan motor yang tidak menuntut akselerasi berat secara bersamaan. Mesin yang lebih besar menggunakan unit PSMi dengan rating lebih tinggi dengan papan PCB pengkabelan yang berbeda.

A16B-2203-0640 adalah PCB internal yang memungkinkan PSMi melakukan fungsi-fungsi ini.

Lepaskan papan ini dan PSMi tidak dapat beroperasi. Ganti yang rusak dan PSMi kembali berfungsi — dengan sebagian kecil dari biaya dan waktu tunggu untuk mendapatkan modul pengganti lengkap.

Regenerasi Daya — Pengembalian Energi Aktif

Regenerasi daya adalah karakteristik penentu dari PSMi Alpha i. Ketika sumbu servo melambat, motor bertindak sebagai generator.

Energi kinetik dari bagian yang bergerak dari mesin dan rotor motor berubah menjadi energi listrik. Dalam sistem pengereman resistif, energi ini hilang sebagai panas dalam resistor pembuangan.

Dalam PSMi, sirkuit front-end aktif pada bagian daya menangkap energi ini dan mengembalikannya ke jaringan pasokan AC.

Fungsi regeneratif ini mengurangi konsumsi energi pada mesin dengan siklus akselerasi dan deselerasi yang sering.

Ini juga menghilangkan beban termal dari pengereman resistif, yang mengurangi suhu kabinet dan tekanan termal pada komponen lain.

Papan PCB pengkabelan A16B-2203-0640 mendukung fungsi regeneratif ini sebagai bagian dari arsitektur sirkuit keseluruhan PSMi.

Ini menyediakan jalur antarmuka antara tahap front-end aktif dan sirkuit kontrol modul.

Komunikasi Serat Optik dan Kemudahan Servis

Sistem drive FANUC Alpha i menggunakan kabel serat optik untuk komunikasi antara PSMi dan modul penguat.

Tautan serat optik menghilangkan masalah loop ground, memberikan kekebalan terhadap kebisingan di lingkungan kabinet drive yang keras secara elektrik, dan memungkinkan jalur kabel yang panjang tanpa degradasi sinyal.

A16B-2203-0640 berinteraksi dengan arsitektur komunikasi ini sebagai bagian dari desain internal PSMi.

Satu fitur kemudahan servis yang patut diperhatikan dari keluarga PSMi Alpha i: kipas pendingin dapat diganti tanpa membongkar modul.

Kegagalan kipas adalah mode kegagalan lapangan yang umum pada komponen kabinet drive.

Kipas yang dapat diganti yang dapat ditukar selama pemeliharaan terjadwal — tanpa mengganggu koneksi daya atau melepas modul dari kabinet — secara signifikan menyederhanakan pemeliharaan termal pada unit-unit ini.

Jalur Servis Tingkat Komponen

Mengganti papan PCB pengkabelan A16B-2203-0640 adalah perbaikan tingkat komponen. Ini berarti membuka rumah PSMi dan bekerja di dalam modul — prosedur yang memerlukan tindakan pencegahan yang tepat, alat yang sesuai, dan keakraban dengan perangkat keras drive FANUC.

Bus daya utama harus benar-benar kosong sebelum membuka modul.

Tegangan bus DC tetap ada selama beberapa menit setelah dimatikan karena kapasitor bus kosong.

Jalur perbaikan ini dibenarkan ketika bagian daya modul PSMi dan perangkat keras eksternal dalam kondisi baik, dan kesalahan terisolasi pada papan PCB pengkabelan secara khusus. Kesalahan yang umum terkait dengan papan PCB pengkabelan termasuk kegagalan sinyal kontrol, kesalahan sirkuit perlindungan, dan kegagalan distribusi daya tambahan.

Konfirmasikan kesalahan ada di papan ini sebelum melanjutkan — pertukaran modul PSMi penuh mungkin merupakan jalur yang tepat ketika kesalahan ada di bagian daya tegangan tinggi daripada papan pengkabelan.

FAQ

Q1: PSMi menunjukkan alarm LED tetapi tidak ada kesalahan sistem drive yang ada. Mungkinkah A16B-2203-0640 menjadi penyebabnya?

Alarm LED PSMi tanpa kesalahan penguat hilir sering kali menunjuk ke sirkuit internal modul catu daya daripada sistem drive.

Papan PCB pengkabelan menangani sinyal kontrol dan sirkuit perlindungan — kesalahan pada jalur ini menghasilkan alarm tingkat PSMi tanpa harus memicu modul penguat.

Periksa pola LED alarm terhadap manual pemeliharaan Alpha i untuk mengidentifikasi kategori kesalahan sebelum menentukan apakah papan pengkabelan adalah komponen yang terpengaruh.

Q2: Apakah aman membuka rumah PSMi untuk mengganti A16B-2203-0640 segera setelah dimatikan?

Tidak. Kapasitor bus DC di dalam PSMi menyimpan muatan selama beberapa menit setelah dimatikan.

Tunggu hingga tegangan bus DC kosong ke tingkat yang aman — dikonfirmasi dengan mengukur di terminal bus DC dengan voltmeter berperingkat yang sesuai — sebelum membuka modul atau menangani komponen internal.

Jangan hanya mengandalkan waktu yang berlalu; selalu ukur.

Q3: A16B-2203-0640 dipasang di varian unit PSMi tertentu yang mana?

Papan PCB pengkabelan ini dipasang di modul catu daya FANUC Alpha i PSMi 5,5 kW, 200 VAC: A06B-6110-H006, A06B-6115-H006, dan A06B-6140-H006.

Selalu konfirmasikan spesifikasi unit tertentu terhadap label modul sebelum mencari papan PCB pengganti.

Q4: Bisakah A16B-2203-0640 diperbaiki daripada diganti?

Perbaikan tingkat komponen terkadang layak untuk papan PCB pengkabelan, tergantung pada kesalahannya. Komponen pasif yang rusak, perangkat perlindungan yang gagal, dan kontak konektor yang berkarat berpotensi dapat diperbaiki.

Kesalahan yang melibatkan IC FANUC yang dipatenkan atau jejak PCB yang rusak mungkin tidak.

Papan dengan kerusakan api atau busur dari kesalahan daya harus diganti daripada diperbaiki — integritas substrat tidak dapat diasumsikan setelah kejadian seperti itu.

Q5: Setelah mengganti papan PCB pengkabelan, apakah PSMi memerlukan pengaturan parameter atau inisialisasi?

Papan PCB pengkabelan PSMi tidak membawa parameter pengontrol dengan cara yang sama seperti modul memori CNC.

Setelah pemasangan, konfirmasikan modul menyala dengan bersih tanpa alarm LED dan bahwa tegangan bus DC mencapai tingkat yang diatur normal saat sistem drive diberi daya.

Verifikasi komunikasi CNC-ke-drive yang benar melalui tautan serat optik. Tidak ada prosedur pemuatan perangkat lunak yang setara dengan pemuatan ulang modul FROM yang diperlukan.
