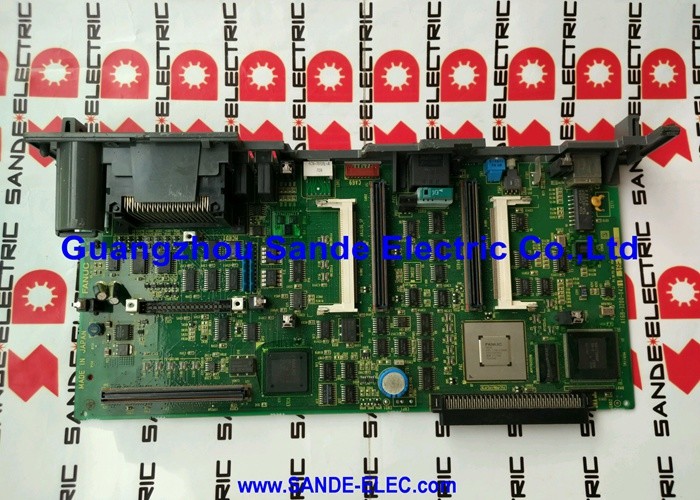

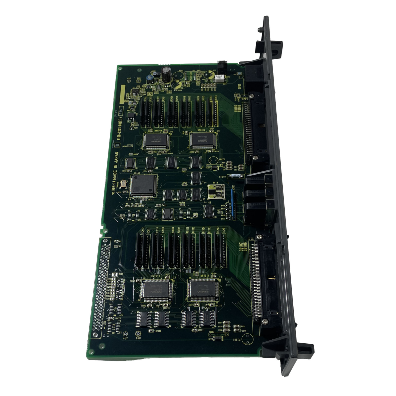

FANUC BOARD A16B-2203-0650 A16B22030650 A16B-22O3-O65O

A16B-2203-0650 ∙ FANUC αi SPM-2.2i Spindle Module Wiring Board ∙ A06B-6111-H002 / 2.2kW / Control PCB A20B-2100-0800

SPM-2.2i  Titik masuk dari rentang spindle αi

FANUC αi Spindle Power Module (SPM) seri A06B-6111 mencakup amplifier drive spindle dari 2,2kW hingga 55kW dalam satu keluarga produk.2i (A06B-6111-H002) adalah yang terkecil dalam kisaran ini cocok untuk aplikasi motor spindle ringan di mana 2.2kW daya penggerak terus memenuhi persyaratan pemesinan.

Seri A06B-6111 menggunakan input standar 200VAC (tiga fase), menjadikannya drive spindle yang tepat untuk mesin yang dipasang di wilayah pasokan 200V.Keluarannya menggerakkan FANUC αi seri AC spindle motor.

A16B-2203-0650 adalah papan kabel untuk modul 2,2kW ini lapisan PCB fisik yang menampung semua konektor eksternal dan rute arus spindle motor, DC bus pasokan,dan koneksi umpan balik pengkode dalam SPM-2.2i perumahan.

Spesifikasi Utama

αi Keluarga Papan Kabel SPM A16B-2203-065

Rentang A16B-2203-065x adalah keluarga papan kabel untuk rating yang lebih kecil dalam seri αi SPM (A06B-6111):

Semua empat varian menggunakan kontrol yang sama PCB (A20B-2100-0800). papan kabel berubah antara peringkat karena ukuran fisik dari komponen dayadan perangkat keras manajemen termal skala dengan kekuatan nominal.

Skenario Aplikasi

SPM-2.2i spindle module wiring board fault:Pusat pemutar CNC kecil menggunakan modul spindle A06B-6111-H002 mengembangkan masalah output motor spindle yang dapat dilacak ke area konektor motor papan kabel.mengembalikan output spindle yang benar.

Pembaruan modul drive:Pusat layanan CNC spesialis yang merombak modul SPM-2.2i menggantikan papan kabel A16B-2203-0650 sebagai bagian dari perombakan panel internal yang lengkap.

FAQ

T1: Apakah A16B-2203-0650 dapat ditukarkan dengan A16B-2203-0651 (SPM-5.5i wiring board)?

Tidak. Meskipun menggunakan PCB kontrol yang sama (A20B-2100-0800), setiap papan kabel disesuaikan dengan peringkat daya SPM spesifiknya.5i papan kabel (0651) memiliki tata letak fisik yang berbeda untuk mengakomodasi jejak perangkat IGBT yang berbeda dan perangkat keras yang membawa arusMereka tidak bisa ditukar.

T2: Apakah SPM-2.2i membutuhkan PSM (Power Supply Module) yang terpisah?

Ya. SPM A06B-6111 menerima bus DC dari PSM eksternal ∙ tidak memiliki catu daya terintegrasi. PSM menghasilkan bus DC yang diatur dari catu daya AC;SPM menarik dari bus ini dan mengubahnya ke AC frekuensi variabel untuk motor spindle.

T3: Apakah mengganti A16B-2203-0650 mempengaruhi parameter spindle?

Tidak. Parameter spindle (batas kecepatan, rasio gigi, jenis motor, akselerasi) disimpan dalam memori parameter utama CNC.Setelah memasang pengganti, CNC membangun kembali komunikasi spindle serial dan menerapkan parameter yang ada.

Q4: Apa prosedur pelepasan yang berlaku sebelum mengakses A16B-2203-0650?

SPM-2.2i berisi bank kondensator bus DC yang mempertahankan tegangan berbahaya setelah penghapusan listrik.Ikuti prosedur menunggu pelepasan dalam manual pemeliharaan FANUC untuk modul A06B-6111-H002 sebelum membuka casing atau menangani papan internal..

T5: Motor spindle apa yang biasanya didorong oleh SPM-2.2i (A16B-2203-0650 wiring board)?

SPM-2.2i dicocokkan dengan motor spindle seri FANUC αi di kelas output 2,2kW biasanya motor di αiS 2.2/10000, αiS 3/6000, atau dengan peringkat motor spindle αi yang sama.Motor ini menggerakkan mesin CNC kerangka kecil di mana 2.2kW cukup untuk aplikasi mesin.
