FANUC A16B-2203-0661 | PCB Catu Daya — Seri A16B-2203, Papan Catu Daya Pengontrol CNC dan Robot, Suku Cadang Otomasi Industri, Asal Jepang

Gambaran Umum

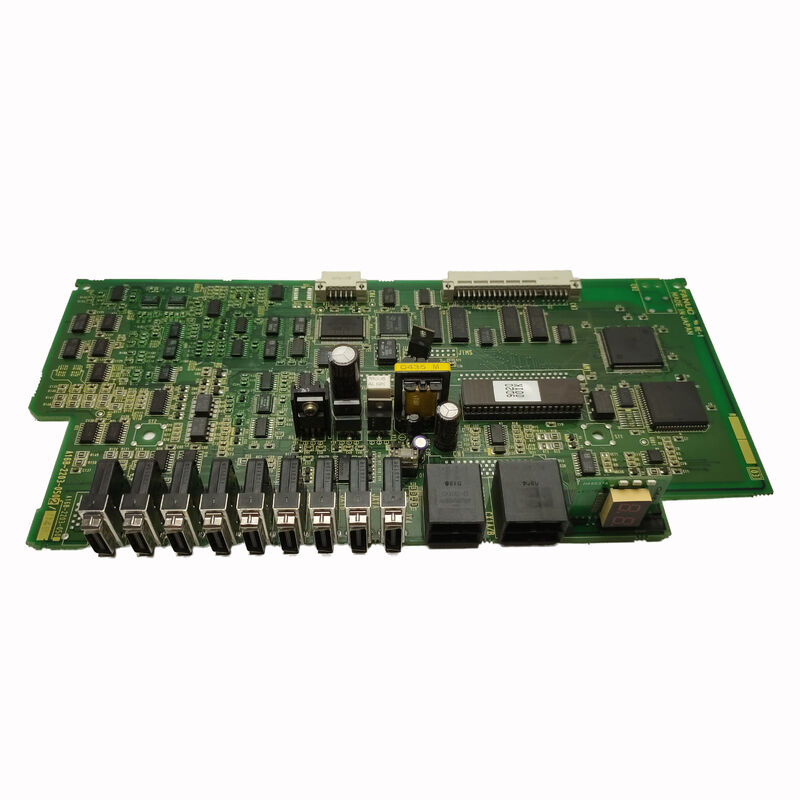

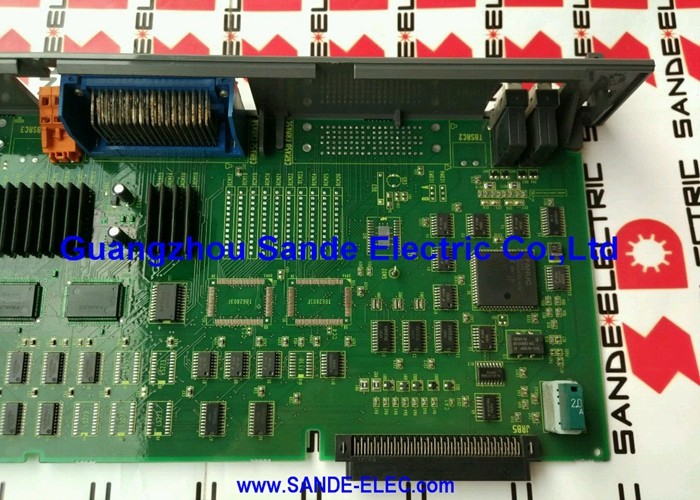

FANUC A16B-2203-0661 adalah PCB catu daya dari keluarga papan A16B-2203 FANUC — seri yang mencakup papan kontrol fungsional (PCB monitor, papan ekspansi sumbu, antarmuka komunikasi) dan papan catu daya untuk lini produk pengontrol CNC dan robot FANUC.

Papan catu daya menempati peran mendasar dalam arsitektur kelistrikan pengontrol: setiap papan lain dalam sistem — CPU, antarmuka servo, papan I/O, koneksi panel operator — bergantung pada catu daya untuk menyediakan tegangan DC yang stabil dan teregulasi dengan benar dalam toleransi yang ditentukan.

Desain catu daya pengontrol FANUC mengubah suplai AC yang masuk (biasanya 200–240VAC di mesin tempat pengontrol FANUC paling umum ditemukan) melalui topologi konverter switching yang teregulasi untuk menghasilkan beberapa rel tegangan DC yang dibutuhkan oleh elektronik sistem.

Pendekatan konverter switching — daripada pendekatan regulator linier yang lebih lama — memberikan efisiensi tinggi (PSU menghasilkan lebih sedikit panas limbah untuk daya keluaran tertentu), toleransi tegangan masukan lebar (sistem tetap stabil di seluruh rentang suplai AC internasional tanpa penyesuaian tegangan manual), dan respons cepat terhadap transien beban (loop kontrol konverter menyesuaikan siklus kerja switching dalam mikrodetik ketika modul baru menarik arus, mencegah penurunan tegangan yang dapat menyebabkan kesalahan logika dalam sirkuit kontrol).

Penempatan A16B-2203-0661 dalam pengontrol — apakah itu papan PSU mandiri atau terintegrasi ke dalam rakitan backplane — mengikuti praktik pemasangan fisik standar FANUC untuk generasinya.

Seperti papan daya A16B-2203 lainnya (terutama -0370 untuk pengontrol R-J3iB dan -0910 untuk pengontrol R-30iA/R-30iB), -0661 dirancang untuk memberikan daya keluaran terukur penuh secara terus menerus dalam lingkungan termal pengontrol, dengan sirkuit perlindungan yang merespons kondisi beban berlebih, tegangan berlebih, dan suhu berlebih sebelum terjadi kerusakan.

Spesifikasi Utama

Mengapa Papan Catu Daya Rusak — Dan Mengapa Itu Penting

Dalam hierarki pemeliharaan pengontrol CNC dan robot, papan catu daya berada di puncak peringkat kritis. Papan catu daya yang rusak menghentikan seluruh pengontrol — tidak ada eksekusi CPU, tidak ada kontrol servo, tidak ada respons panel operator.

Setiap papan, modul, dan sirkuit hilir sama-sama terpengaruh karena semuanya berbagi sumber daya yang sama.

Ini menjadikan papan catu daya sebagai papan paling penting dalam sistem (karena segalanya bergantung padanya) dan, dalam praktiknya, salah satu papan yang lebih sering diganti karena menahan kondisi yang mempercepat keausan komponen.

Mekanisme keausan utama adalah siklus termal kapasitor elektrolitik.

Kapasitor elektrolitik adalah tulang punggung sirkuit catu daya — mereka menyimpan energi selama siklus switching konverter, menyaring riak tegangan keluaran, dan menjaga tegangan suplai tetap stabil selama perubahan beban transien.

Mereka mengandung elektrolit cair yang penting untuk kapasitansi dan ESR (resistansi seri ekuivalen) mereka, dan elektrolit ini perlahan menguap seiring waktu, terutama pada suhu tinggi.

Saat elektrolit habis, kapasitansi berkurang dan ESR meningkat — menyebabkan peningkatan riak tegangan keluaran, penurunan respons transien, dan akhirnya ketidakstabilan atau kegagalan total keluaran yang teregulasi.

Tingkat penguapan elektrolit sangat bergantung pada suhu: untuk setiap peningkatan suhu operasi 10°C di atas suhu yang dinilai kapasitor, masa pakai kira-kira menjadi setengahnya.

Pengontrol CNC dan robot yang dipasang di lingkungan produksi tanpa AC, atau dalam konfigurasi kabinet dengan aliran udara pendingin yang tidak memadai, dapat mengalami penuaan kapasitor yang dipercepat.

Catu daya yang memberikan layanan andal selama 15-20 tahun di lingkungan yang dingin dan terkontrol suhunya mungkin menunjukkan gejala kegagalan kapasitor dalam 8-10 tahun di lingkungan pabrik yang panas.

Gejala Kegagalan Catu Daya dan Penyebabnya

Kegagalan catu daya muncul dengan gejala khas yang mencerminkan sifat kegagalan:

Kehilangan daya kontrol total: Pengontrol tidak menyala sama sekali saat suplai utama diterapkan. Semua lampu indikator mati, panel operator gelap, dan tidak ada kipas pendingin yang menyala. Ini menunjukkan kegagalan PSU total — biasanya transistor switching primer yang rusak, sekring primer yang putus, atau kegagalan katastropik pada penyearah masukan.

Kegagalan total sering terjadi secara tiba-tiba, terkadang setelah lonjakan daya atau peristiwa lonjakan arus.

Sistem tidak stabil dengan alarm intermiten: Pengontrol berjalan tetapi menghasilkan alarm acak yang tidak berkorelasi dengan fungsi mesin tertentu, hilang saat siklus daya, dan berulang secara tidak terduga.

Ini adalah presentasi klasik dari degradasi kapasitor terkait usia — tegangan keluaran PSU berada dalam spesifikasi pada beban ringan dan suhu ruangan tetapi turun di luar spesifikasi di bawah beban modul penuh atau pada suhu kabinet yang meningkat.

Sirkuit logika digital dalam modul CNC sensitif terhadap tegangan suplai — bahkan penurunan 5% pada rel +5V dapat menyebabkan kesalahan logika yang bermanifestasi sebagai alarm sistem atau eksekusi program yang tidak menentu.

Alarm suhu berlebih: Sirkuit perlindungan termal PSU mendeteksi bahwa transistor switching atau transformator melebihi suhu aman dan mematikan suplai.

Ini mungkin menunjukkan kipas pendingin yang rusak di dalam kabinet, jalur ventilasi yang tersumbat, atau — pada papan itu sendiri — peningkatan disipasi daya karena komponen yang terdegradasi yang menghasilkan lebih banyak panas dari normal untuk mempertahankan daya keluaran yang sama.

Satu rel keluaran gagal: Pengontrol sebagian menyala — beberapa fungsi berfungsi, yang lain tidak.

Rel +5V mungkin sehat (CPU dan logika beroperasi) sementara rel +24V tidak ada (papan I/O dan sirkuit relai tidak merespons).

Kegagalan selektif ini menunjukkan cabang sirkuit catu daya tertentu dan biasanya dapat diperbaiki pada tingkat komponen.

Pemeliharaan Pencegahan untuk Catu Daya Berumur Panjang

Masa pakai A16B-2203-0661 dapat diperpanjang melalui praktik pemeliharaan proaktif:

Penggantian kapasitor terjadwal — penggantian penuh kapasitor elektrolitik PSU menggunakan komponen baru yang diberi peringkat untuk suhu operasi — adalah tindakan pencegahan yang paling efektif. Sebagian besar pusat perbaikan spesialis FANUC menyertakan penggantian kapasitor sebagai bagian standar dari perbaikan PSU, terlepas dari gejala yang ada.

Melakukan ini secara proaktif setiap 10 tahun (atau lebih cepat di lingkungan panas) menghilangkan mode kegagalan yang paling umum sebelum menyebabkan waktu henti produksi yang tidak terencana.

Pemeliharaan pendinginan kabinet — memastikan bahwa kipas pendingin kabinet beroperasi, bahwa filter udara bersih dan tidak membatasi aliran udara, dan bahwa suhu sekitar di area kabinet pengontrol tidak secara konsisten melebihi suhu operasi pengontrol CNC yang dinilai — sama pentingnya.

Masa pakai kapasitor sangat bergantung pada suhu; setiap derajat pengurangan suhu operasi PSU memperpanjang masa pakai kapasitor secara terukur.

FAQ

Q1: Pengontrol menyala sebentar lalu mati, dengan kipas pendingin terlihat menyala selama satu atau dua detik. Apakah ini kesalahan PSU?

Gejala ini — daya hidup sebentar diikuti oleh mati segera — konsisten dengan trip perlindungan beban berlebih. PSU mulai, memberikan daya ke modul, mendeteksi bahwa total penarikan arus melebihi ambang batas perlindungan arus berlebihnya, dan mati untuk mencegah kerusakan.

Penyebab umum: modul yang korslet (pasang modul satu per satu untuk mengidentifikasi yang rusak), kapasitor yang rusak di filter keluaran PSU yang muncul sebagai korsleting sesaat saat startup, atau degradasi ambang batas batas arus PSU karena resistor penginderaan yang menua.

Melepaskan semua modul hilir dan menyalakan PSU saja (jika desain memungkinkan) membantu mengisolasi apakah kesalahan ada di PSU atau di modul.

Q2: Bisakah multimeter bangku digunakan untuk menguji A16B-2203-0661 sebelum pemasangan?

Multimeter dapat memverifikasi tegangan keluaran jika papan dapat dinyalakan di bangku dengan beban tiruan yang mendekati beban sebenarnya pengontrol — pengujian tanpa beban atau dengan beban minimal dapat menunjukkan tegangan yang benar meskipun PSU tidak dapat mempertahankan regulasi di bawah kondisi beban sebenarnya karena kapasitor yang marjinal.

Pengujian bangku lebih informatif daripada tidak ada pengujian, tetapi pengujian definitif adalah operasi di pengontrol aktual dengan kelengkapan modul penuh yang terpasang.

Jika rig uji FANUC tersedia di pusat perbaikan, itu memberikan keyakinan tertinggi pada kinerja papan sebelum pengiriman.

Q3: Setelah mengganti A16B-2203-0661, haruskah ada parameter atau pengaturan yang dikonfigurasi ulang di CNC?

Papan catu daya itu sendiri tidak berisi data atau pengaturan yang dapat diprogram — ia tidak memiliki memori dan tidak ada register yang dapat dikonfigurasi pengguna. Menggantinya tidak memerlukan perubahan parameter di CNC. Namun, jika kegagalan PSU cukup parah untuk menyebabkan peristiwa tegangan yang tidak terkontrol pada rel daya CNC sebelum sirkuit perlindungan merespons, kerusakan data pada modul SRAM (penyimpanan parameter dan program) dimungkinkan.

Setelah penggantian PSU apa pun setelah kegagalan keras, verifikasi bahwa semua parameter CNC utuh dengan memeriksa nilai-nilai kritis terhadap cadangan terakhir yang diketahui baik sebelum mengembalikan mesin ke produksi.

Q4: Bagaimana peringkat tegangan PSU pengganti yang benar dikonfirmasi untuk A16B-2203-0661?

PSU dirancang untuk rentang tegangan masukan pengontrol FANUC standar — biasanya 200–240VAC, yang mencakup rentang tegangan suplai industri internasional.

A16B-2203-0661 adalah papan konfigurasi tetap dan tidak memerlukan pemilihan rentang tegangan atau pengaturan jumper untuk tegangan suplai yang berbeda dalam rentang yang didukung.

Spesifikasi tegangan masukan papan dikonfirmasi dari dokumentasi produk FANUC atau dari label papan asli.

Diagram koneksi catu daya CNC dalam dokumentasi kelistrikan mesin juga mengidentifikasi spesifikasi tegangan masukan.

Q5: Apakah A16B-2203-0661 dapat diperbaiki jika rusak karena masalah kapasitor daripada kegagalan komponen katastropik?

Ya. Kegagalan kapasitor adalah salah satu skenario perbaikan yang paling mudah ditangani untuk papan PSU — kapasitor yang rusak dapat diidentifikasi melalui inspeksi visual (bagian atas menggembung atau bocor), pengukuran ESR dengan penguji yang sesuai, atau hanya dengan penggantian terjadwal berdasarkan usia.

Pusat perbaikan spesialis FANUC secara rutin melakukan perbaikan ini menggunakan kapasitor yang cocok dengan peringkat tegangan, kapasitansi, peringkat suhu, dan dimensi fisik asli.

A16B-2203-0661 yang sepenuhnya di-rekap dan diuji dari pusat perbaikan yang kompeten merupakan alternatif yang efektif dan hemat biaya untuk mendapatkan papan baru atau surplus dengan harga pasar penuh.
