SVM1-160i — Modul Sumbu Tunggal Arus Tinggi

FANUC αis SVM1-160i (A06B-6114-H106) mewakili peringkat arus tertinggi kedua dalam rangkaian penguat servo sumbu tunggal αis — output servo puncak 160A untuk menggerakkan motor servo bingkai besar pada sumbu peralatan mesin berat.

Untuk konteksnya, rentang skala αis SVM1 yang lengkap mulai dari SVM1-20i (20A) hingga SVM1-360i (360A). 160A dari SVM1-160i menempatkannya di wilayah tugas berat — mesin yang memilih modul ini meliputi:

Pusat permesinan horizontal besar:Sumbu X dan Y dengan massa meja yang besar, memerlukan torsi puncak yang tinggi untuk akselerasi lintasan yang cepat.

Meja putar tugas berat:Sistem penentuan posisi untuk pengubah palet besar atau perlengkapan multi-wajah di mana massa rakitan palet memerlukan arus servo yang tinggi dan berkelanjutan.

Sumbu mesin gerinda besar:Dimana pemosisian presisi di bawah gaya gerinda yang signifikan memerlukan arus tinggi dan kekakuan servo yang tinggi.

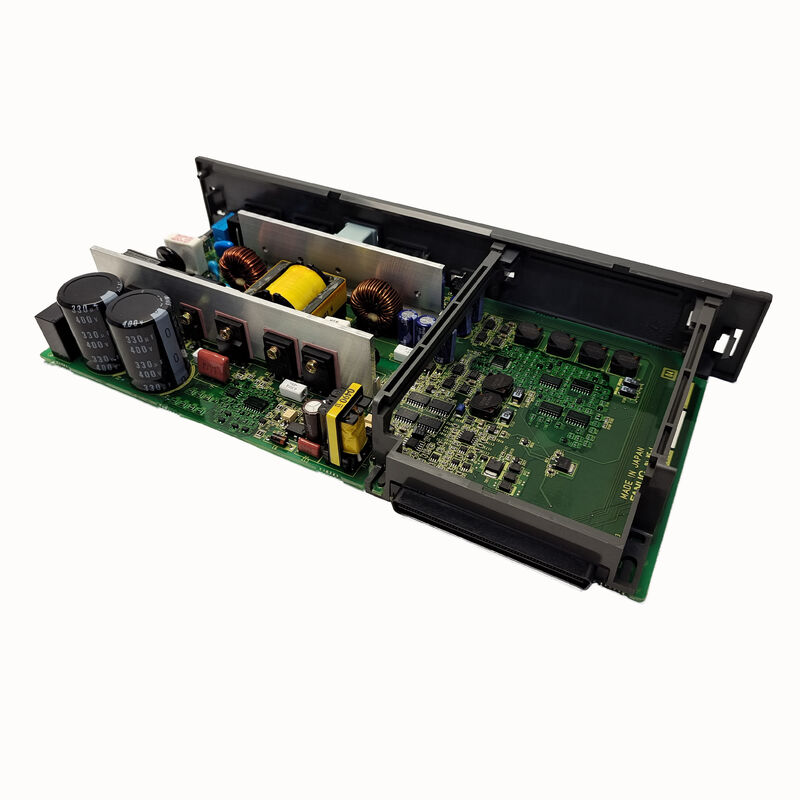

A16B-2203-0662 adalah papan pengkabelan untuk modul 160A ini — menyediakan semua perangkat keras koneksi arus tinggi di dalam housing SVM1-160i.

Spesifikasi Utama

adalah Rangkaian Papan Pengkabelan SVM1 — Mencocokkan Papan dengan Peringkat Saat Ini

Setiap peringkat arus dalam kisaran αis SVM1 menggunakan papan kabel tertentu, sedangkan PCB kontrol dapat dibagi ke seluruh peringkat:

Peringkat 160A pada SVM1-160i memerlukan perangkat IGBT, konduktor bus, dan sensor arus yang secara fisik lebih besar dibandingkan modul 40A atau 80A — itulah sebabnya papan pengkabelan (A16B-2203-0662) memiliki nomor komponen yang berbeda dari saudara kandungnya yang lebih rendah saat ini.

Skenario Aplikasi

Kesalahan papan kabel servo SVM1-160i:Modul FANUC αis SVM1-160i (A06B-6114-H106) mengembangkan kesalahan yang dilacak ke papan kabel — kegagalan koneksi gerbang IGBT yang mengganggu output drive pada satu fase. A16B-2203-0662 diganti, memulihkan output servo tiga fase yang benar.

Pemeliharaan penggerak servo sumbu berat:Modul servo sumbu X yang berat di pusat permesinan horizontal besar menjalani pemeliharaan terjadwal. Papan kabel A16B-2203-0662 diganti bersama papan kontrol A20B-2100-0740 sebagai pembaruan set papan internal yang lengkap.

Pertanyaan Umum

Q1: Apakah A16B-2203-0662 khusus untuk SVM1-160i, atau mencakup rating SVM1 lainnya?

A16B-2203-0662 adalah papan kabel khusus untuk SVM1-160i (A06B-6114-H106) saja. Panduan pemeliharaan FANUC αis (B-65285EN/03) mengonfirmasi bahwa setiap peringkat arus menggunakan papan kabelnya sendiri — 0660 untuk 40i, 0661 untuk 80i, 0662 untuk 160i, 0625 untuk 360i. Papan ini tidak dapat dipertukarkan antar peringkat.

Q2: Apa PCB kontrol yang dipasangkan dengan A16B-2203-0662?

Panduan pemeliharaan FANUC αis mengonfirmasi: SVM1-160i (A06B-6114-H106) menggunakan papan kabelA16B-2203-0662dan mengontrol PCBA20B-2100-0740. A20B-2100-0740 sama dengan SVM1-160i, menyediakan kontrol arus HRV dan antarmuka FSSB untuk modul 160A ini.

Q3: Keamanan pelepasan apa yang berlaku sebelum mengakses A16B-2203-0662 di dalam SVM1-160i?

SVM1-160i memiliki bank kapasitor yang lebih besar dibandingkan varian SVM1 yang lebih kecil, karena peringkat dayanya yang lebih tinggi. Lebih banyak energi disimpan di bus DC pada tegangan bus yang sama. Ikuti waktu tunggu pelepasan yang ditentukan dalam manual pemeliharaan FANUC dan verifikasi dengan voltmeter DC yang dikalibrasi sebelum membuka rumah modul.

Q4: Apakah penggantian A16B-2203-0662 memerlukan entri ulang parameter sumbu servo?

Tidak. Parameter servo (ID motor, tipe encoder, penguatan, batas arus) berada di memori parameter utama CNC. Mengganti papan kabel tidak mempengaruhi parameter yang disimpan. Setelah memasang modul pengganti dan memulihkan, CNC membangun kembali komunikasi servo FSSB dan menerapkan parameter yang ada untuk sumbu 160A.

Q5: Apakah A16B-2203-0662 hanya digunakan pada seri αis, atau juga pada seri αi standar (non-S)?

A16B-2203-0662 dikonfirmasi untuk seri αis SVM1-160i (A06B-6114-H106). Seri αi SVM1 standar (A06B-6096-H105 untuk SVM1-80 pada 80A sebagai standar SVM1 terbesar) mencapai 80A — tidak ada standar αi SVM1-160i. Penunjukan 160i eksklusif untuk seri αis yang disempurnakan. Oleh karena itu, A16B-2203-0662 bersifat spesifik.
