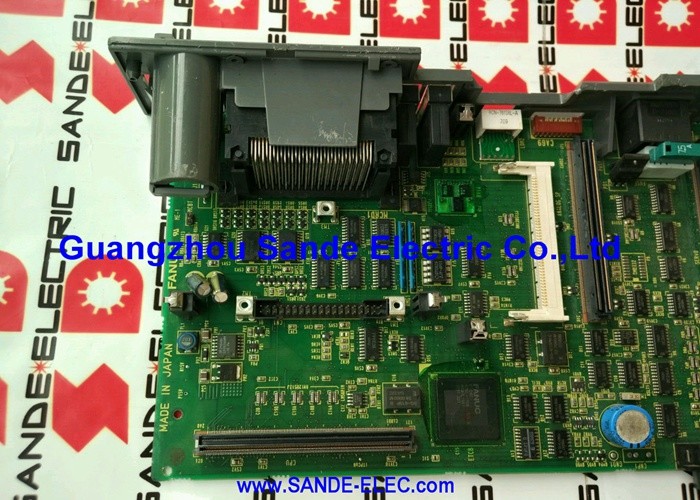

A16B-2203-0670 FANUC A16B-2203-067x Alpha-I SVM Servo Wiring Board A06B-6114 Seri CNC Servo Drive PCB

A16B-2203-067x Keluarga Alpha-I SVM Servo Wiring Board

A16B-2203-0670 adalah papan pertama dalam seri A16B-2203-067x keluarga papan kabel yang dikonfirmasi untuk modul servo SVM seri FANUC Alpha-I (seri A06B-6114).Kisaran ini dikonfirmasi di beberapa sesi dengan dewan berturut-turut di posisi yang terkait erat:

A16B-2203-0670 at position 0670 precedes the confirmed SVM2-80/80i (0673) and SVM2-80/160i (0674) boards — consistent with an earlier SVM variant or a related wiring board function within the same A06B-6114 Alpha-I drive family.

Informasi Produk Utama

Peran Papan Kabel Alpha-I SVM

Dalam arsitektur FANUC Alpha-I SVM, papan kabel (A16B-2203-067x) menangani routing sinyal dan fungsi antarmuka dalam modul servo:

Pembagian drive gerbang:Mengangkut sinyal drive gerbang PWM dari kartu kontrol FSSB ke modul transistor daya IGBT yang mengontrol ketika setiap transistor beralih untuk menghasilkan arus motor yang diperlukan.

Umpan balik saat ini:Rute sinyal umpan balik arus dari resistor shunt tahap daya kembali ke kartu kontrol memberikan pengukuran arus motor secara real-time untuk loop kontrol arus.

Antarmuka konektor eksternal:Menyediakan posisi konektor eksternal drive untuk kabel serat optik FSSB, konektor motor encoder, dan sinyal I/O.

Skenario Aplikasi

Alpha-I SVM kabel papan kesalahan:Sebuah modul servo FANUC Alpha-I SVM pada mesin CNC mengembangkan kesalahan sinyal internal. Setelah memverifikasi kartu kontrol FSSB dan transistor daya, papan kabel A16B-2203-0670 diidentifikasi.Penggantian mengembalikan routing sinyal internal yang benar.

Perencanaan pemeliharaan modul servo:Sebuah modul servo FANUC Alpha-I SVM mengalami pembaruan papan internal.

FAQ

T1: Bagaimana saya mengkonfirmasi A16B-2203-0670 adalah papan kabel yang benar untuk modul servo Alpha-I saya?

Membaca nomor bagian dari label papan yang dipasang di dalam modul servo. jika membaca A16B-2203-0670, ini adalah penggantian yang dikonfirmasi.Referensi silang dengan nomor model pelat nama depan modul servo dan tabel penugasan PCB manual pemeliharaan servo amplifier FANUC Alpha yang berlaku.

T2: Apakah A16B-2203-0670 dapat ditukarkan dengan A16B-2203-0671, 0673, atau 0674?

Tidak. Setiap papan kabel dalam keluarga 067x adalah spesifik untuk model drive yang ditugaskan - tata letak PCB, posisi konektor, dan antarmuka modul transistor berbeda antara papan.A16B-2203-0670 tidak dapat menggantikan 0671, 0673, 0674, atau 0675. konfirmasi papan yang benar dari unit yang dipasang bagian nomor label sebelum memesan.

T3: Apa tindakan pencegahan keamanan yang berlaku sebelum mengakses A16B-2203-0670 di dalam modul servo?

Matikan daya dan kunci pasokan listrik ke servo drive.Bus DC Alpha-I SVM mempertahankan muatan setelah penghapusan listrik . Mengendalikan A16B-2203-0670 dengan tali pergelangan tangan anti-statis pada permukaan yang aman ESD.

T4: Apakah mengganti A16B-2203-0670 membutuhkan perubahan parameter servo?

Tidak, parameter servo berada di memori parameter utama CNC dan tidak terpengaruh oleh penggantian papan kabel.CNC mengunduh parameter servo selama inisialisasi power-on- Memverifikasi respon servo yang benar pada kecepatan rendah sebelum kembali ke produksi.
