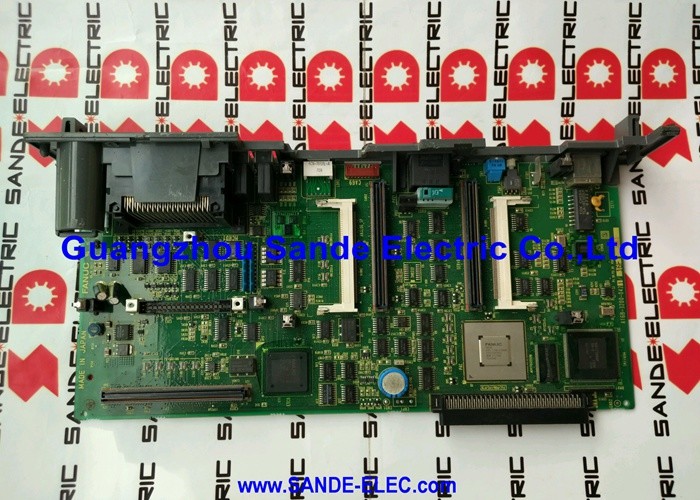

FANUC PCB BOARD A16B-2203-0673 A16B22030673 A16B-22O3-O673

A16B-2203-0673 | FANUC Alpha-I SVM2-80/80i Papan Pengkabelan Servo — A06B-6114-H209 / Sumbu Ganda 80A+80A / FSSB / 200V

A06B-6114-H209 — Modul Servo SVM2-80/80i

Manual pemeliharaan FANUC B-65285EN/03 mengonfirmasi: A16B-2203-0673 adalah papan kabel untuk modul servo A06B-6114-H209 SVM2-80/80i. Ini adalah varian sumbu ganda 80A/80A dari keluarga SVM (Modul Servo) seri Alpha-I FANUC — penguat servo sumbu ganda yang melayani dua sumbu peralatan mesin CNC dari satu modul kompak.

Penunjukan SVM2-80/80i mengkodekan spesifikasi utama drive:

• SVM= Modul Servo (penggerak sumbu ganda terintegrasi)
• 2= Dua saluran sumbu servo
• 80/80= Kapasitas arus puncak 80A pada setiap sumbu
• Saya= tipe-i (generasi Alpha-I, antarmuka komunikasi digital FSSB)

Spesifikasi Utama

Papan Pengkabelan vs Kartu Kontrol — Dua PCB Berbeda

Modul servo A06B-6114-H209 berisi dua PCB utama dengan fungsi berbeda:

Papan kabel (A16B-2203-0673 — produk ini):PCB perutean sinyal internal. Ia membawa sinyal penggerak gerbang dari kartu kendali FSSB ke modul transistor daya IGBT, mengarahkan umpan balik arus dari resistor shunt transistor kembali ke kartu kendali, dan menyediakan antarmuka konektor eksternal — termasuk konektor serat optik FSSB, konektor encoder motor, dan terminal I/O.

Kartu kendali FSSB (A16B-2100-074x / A16B-2101-004x):Kartu kecerdasan servo. Ini berkomunikasi dengan CNC melalui bus serial FSSB, mengeksekusi loop kontrol kecepatan dan arus, dan menghasilkan perintah penggerak gerbang PWM yang dirutekan oleh papan kabel ke tahap daya IGBT.

Ketika modul servo mengalami kesalahan, mengidentifikasi PCB mana yang gagal adalah langkah pertama — kesalahan papan kabel biasanya bermanifestasi sebagai masalah perutean sinyal atau kegagalan antarmuka konektor, sedangkan kesalahan kartu kendali menghasilkan kesalahan komunikasi FSSB atau alarm algoritma kontrol.

Skenario Aplikasi

Kesalahan papan kabel SVM2-80/80i:Sistem servo CNC FANUC Alpha-I mengembangkan kesalahan modul internal pada drive 80/80i. Kartu kendali FSSB menguji dengan benar. Papan kabel A16B-2203-0673 diidentifikasi sebagai kesalahan perutean sinyal. Penggantian mengembalikan fungsi drive yang benar.

Pemeliharaan internal modul servo:Modul servo SVM2-80/80i mesin produksi menjalani pemeliharaan internal. A16B-2203-0673 diganti bersama modul transistor daya sebagai bagian dari perombakan modul servo yang komprehensif.

Pertanyaan Umum

Q1: Bagaimana cara memverifikasi A16B-2203-0673 adalah papan kabel yang benar untuk modul servo saya?

Identifikasi model modul servo dari pelat nama depannya — jika terbaca A06B-6114-H209 atau A06B-6114-C209, A16B-2203-0673 adalah papan pengkabelan yang dikonfirmasi. Manual pemeliharaan FANUC B-65285EN/03 mengonfirmasi penugasan ini dalam tabel PCB Alpha-I SVM2. Baca juga label pada papan yang terpasang itu sendiri.

Q2: Alarm servo apa yang secara spesifik menunjukkan kesalahan papan kabel versus kesalahan kartu kendali?

Kesalahan papan pengkabelan biasanya menyebabkan: kegagalan jalur sinyal optik FSSB (jika transceiver optik ada di papan pengkabelan), anomali umpan balik arus dari sirkuit penginderaan arus transistor, atau kesalahan perangkat keras khusus sumbu di mana sambungan tahap daya terputus. Kesalahan kartu kendali (A16B-2100-074x) biasanya menyebabkan alarm komunikasi FSSB (alarm SV 8 atau 9) atau kesalahan kontrol kecepatan. Untuk membedakan keduanya memerlukan pengujian isolasi dengan dokumentasi pemeliharaan penguat servo yang berlaku.

Q3: Dapatkah papan kabel A16B-2203-0673 diganti tanpa mengganti transistor daya IGBT?

Ya. Papan kabel dan modul transistor IGBT adalah komponen terpisah dalam A06B-6114-H209. Jika papan pengkabelan rusak tetapi modul IGBT sehat secara kelistrikan (diverifikasi dengan uji transistor), hanya papan pengkabelan yang perlu diganti. Namun, jika kegagalan papan pengkabelan disebabkan oleh kegagalan IGBT (kerusakan arus berlebih), IGBT harus diuji dan diganti seperlunya sebelum memasang papan pengkabelan baru.

Q4: Apakah A16B-2203-0673 dapat dipertukarkan dengan A16B-2203-0674 (SVM2-80/160i) atau A16B-2203-0675 (SVM2-160/160i)?

Setiap papan pengkabelan dikhususkan untuk model penggeraknya — tata letak PCB, sambungan modul transistor, dan sirkuit penginderaan arus dioptimalkan untuk peringkat arus spesifik penggerak. A16B-2203-0673 (80/80i), A16B-2203-0674 (80/160i), dan A16B-2203-0675 (160/160i) tidak dapat dipertukarkan meskipun keduanya melayani keluarga drive SVM2 yang sama.

Q5: ESD dan tindakan pencegahan keselamatan apa yang berlaku saat menangani A16B-2203-0673?

Tangani dengan tali pergelangan tangan antistatis yang diarde pada permukaan yang aman terhadap ESD. Sebelum membuka modul servo: matikan dan kunci pasokan listrik, kemudian verifikasi bus DC telah mengeluarkan daya di bawah 30V menggunakan voltmeter yang dikalibrasi sebelum mengakses komponen internal. Bus SVM2-80/80i DC beroperasi pada sekitar 280V DC (dari input 200V AC) dan tetap mengisi daya setelah listrik dilepas.
