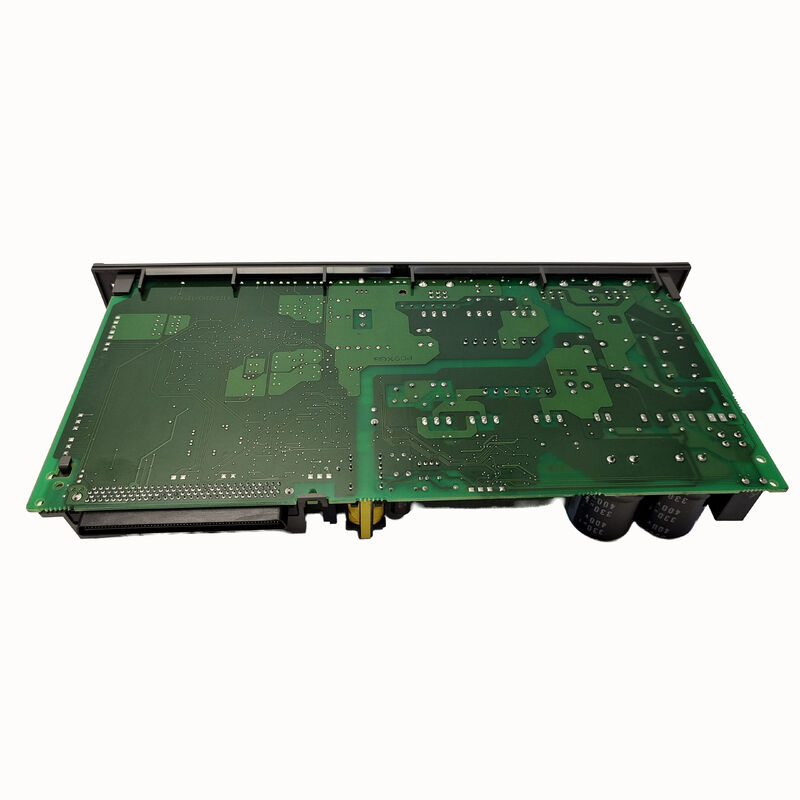

FANUC PCB BOARD A16B-2203-0674 A16B22030674 A16B-22O3-O674

A16B-2203-0674 | FANUC Alpha-I SVM2-80/160i Papan Pengkabelan Servo — A06B-6114-H210 / Asimetris 80A+160A Sumbu Ganda

SVM2-80/160i — Penggerak Sumbu Ganda Asimetris

Panduan pemeliharaan FANUC B-65285EN/03 mengonfirmasi A16B-2203-0674 sebagai papan kabel untuk A06B-6114-H210, yang memiliki sebutan SVM2-80/160i. Ini adalah varian asimetris terkini dari keluarga penggerak servo sumbu ganda SVM2:

Peringkat asimetris 80A/160A SVM2-80/160i menjadikannya penggerak pilihan untuk peralatan mesin CNC di mana dua sumbu memiliki kebutuhan daya yang sangat berbeda — misalnya, sumbu Z beban tinggi (kolom atau ram) dipasangkan dengan sumbu Y beban rendah, atau sumbu pengumpan meja dipasangkan dengan sumbu pemosisian presisi.

Spesifikasi Utama

Peran Papan Pengkabelan di SVM2-80/160i

Papan kabel A16B-2203-0674 menangani perutean sinyal internal khusus untuk arsitektur asimetris 80/160i. Dua saluran sumbu memiliki ukuran modul transistor yang berbeda - saluran 160A memerlukan modul IGBT yang lebih besar daripada saluran 80A - dan tata letak PCB papan kabel serta ukuran konduktor mencerminkan tingkat arus yang berbeda ini.

Papan kabel menghubungkan:

• Sinyal penggerak gerbang dari kartu kendali FSSB ke dua bank IGBT dengan kapasitas berbeda
• Umpan balik arus dari dua sirkuit penginderaan arus dengan nilai berbeda
• Konektor serat optik FSSB eksternal untuk komunikasi CNC
• Dua konektor kabel encoder motor (satu per saluran sumbu)

Skenario Aplikasi

Kesalahan papan kabel SVM2-80/160i pada sistem sumbu asimetris:FANUC CNC dengan drive SVM2-80/160i mengembangkan alarm servo. Setelah memverifikasi kartu kendali dan tahap daya, papan kabel A16B-2203-0674 diidentifikasi sebagai kesalahan. Penggantian mengembalikan fungsi servo sumbu ganda.

Identifikasi revisi modul servo / 07B:Revisi yang dikonfirmasi /07B dicatat pada label papan. Saat mencari, konfirmasikan revisi dari label papan yang dipasang untuk memastikan kompatibilitas dengan revisi perangkat keras modul servo tertentu.

Pertanyaan Umum

Q1: Apa yang membedakan A16B-2203-0674 (SVM2-80/160i) dengan A16B-2203-0673 (SVM2-80/80i)?

Keduanya adalah papan kabel untuk drive sumbu ganda seri SVM2 A06B-6114, tetapi untuk varian kapasitas saat ini berbeda. A16B-2203-0673 melayani SVM2-80/80i (80A + 80A, sumbu yang sama). A16B-2203-0674 melayani SVM2-80/160i (80A + 160A, asimetris). Papan tidak dapat dipertukarkan — tata letak PCB dan ukuran konduktor berbeda untuk mengakomodasi ukuran modul transistor yang berbeda pada saluran 160A.

Q2: Mengapa mesin menggunakan drive asimetris 80A/160A dan bukan pasangan yang cocok?

SVM2-80/160i adalah pilihan optimal ketika dua sumbu pada posisi kabinet yang sama memiliki kebutuhan daya yang berbeda secara signifikan. Menggunakan penggerak asimetris secara tepat mengukur tingkat daya untuk setiap sumbu — menghindari biaya dan panas yang dihasilkan karena terlalu menentukan sumbu yang lebih ringan dengan kapasitas 160A sekaligus memastikan sumbu yang lebih berat memiliki ruang kepala arus yang cukup.

Q3: Apakah A16B-2203-0674 berfungsi dengan kartu kendali FSSB yang sama dengan A16B-2203-0673?

Ya. Baik SVM2-80/80i maupun SVM2-80/160i menggunakan rangkaian kartu kendali FSSB yang sama (A16B-2100-074x atau A16B-2101-004x). Kartu kontrol menangani algoritma servo digital dan komunikasi FSSB secara identik untuk kedua peringkat drive — hanya papan kabel yang berbeda untuk mengakomodasi perangkat keras tingkat daya yang berbeda.

Q4: Tindakan pencegahan keselamatan apa yang berlaku saat mengganti A16B-2203-0674 di dalam modul servo?

Matikan dan kunci daya listrik. Pastikan bus DC SVM2-80/160i telah terisi daya di bawah 30V menggunakan voltmeter DC yang dikalibrasi sebelum membuka modul. SVM kelas 200V beroperasi dengan bus DC sekitar 280V — tegangan ini tetap ada setelah listrik dicabut. Tangani papan pengganti dengan tali pergelangan tangan antistatis pada permukaan yang aman terhadap ESD.

Q5: Bagaimana cara memastikan A16B-2203-0674 adalah papan kabel yang benar untuk SVM2-80/160i saya?

Papan nama depan modul penggerak menunjukkan nomor model A06B-6114-H210 (spesifikasi pesanan) atau A06B-6114-C210 (spesifikasi unit) untuk SVM2-80/160i. Panduan pemeliharaan FANUC B-65285EN/03 mengonfirmasi A16B-2203-0674 sebagai penetapan papan kabel. Verifikasi juga nomor komponen dari label pada papan yang terpasang itu sendiri sebelum memesan penggantinya.
