A16B-2203-0675 | FANUC Alpha-I SVM2-160/160i Servo Power Board — A06B-6114-H211 / Nilai Ganda 160A / 39A / SVM Sumbu Kembar Terbesar

SVM2-160/160i — Modul Servo Sumbu Kembar Terbesar

A06B-6114-H211 SVM2-160/160i adalah varian tertinggi saat ini dalam rangkaian modul servo sumbu kembar Alpha-I SVM2 FANUC — modul servo sumbu ganda terbesar di seri ai. A16B-2203-0675 adalah papan daya/kabelnya, dikonfirmasi oleh manual pemeliharaan FANUC B-65285EN/03.

Rangkaian lengkap SVM2 menegaskan A16B-2203-0675 berada di kisaran teratas:

Spesifikasi Utama

Arsitektur Dua PCB — Papan Daya dan Kartu Kontrol

Modul servo A06B-6114-H211 berisi dua PCB utama:

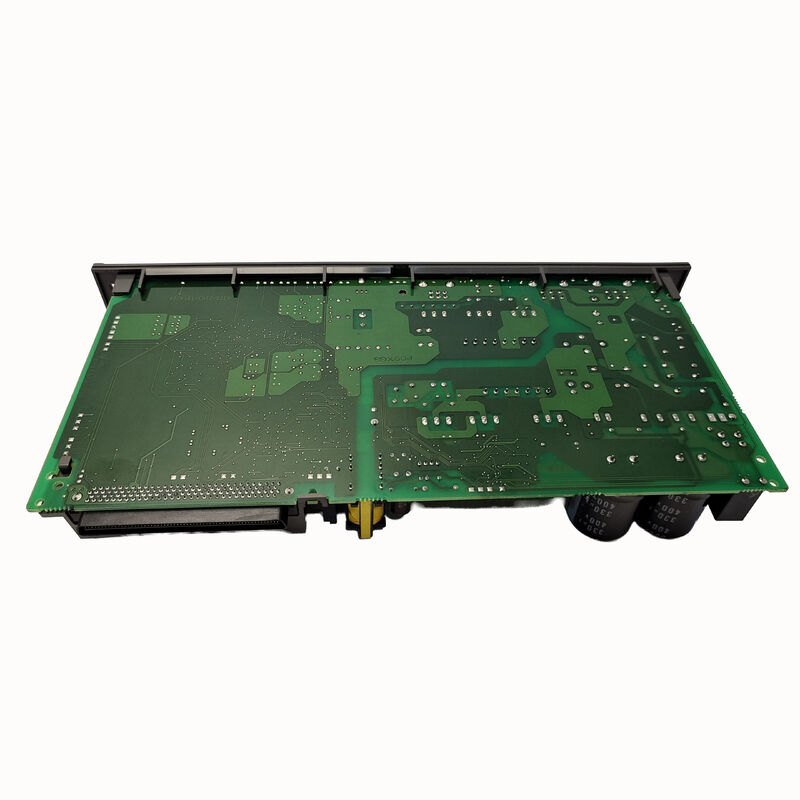

Papan daya/kabel (A16B-2203-0675 — produk ini):Merutekan sinyal penggerak gerbang dari kartu kontrol ke kedua modul transistor IGBT 160A, membawa umpan balik arus dari resistor shunt tahap daya, dan menyediakan semua konektor antarmuka eksternal — konektor serat optik FSSB, kabel encoder motor, dan I/O sinyal.

Kartu kendali FSSB (A20B-2100-0741):Menjalankan loop kontrol kecepatan dan arus untuk kedua sumbu, berkomunikasi dengan CNC melalui bus serial FSSB, dan menghasilkan perintah PWM yang dirutekan papan daya ke transistor IGBT.

Skenario Aplikasi

Kesalahan papan daya SVM2-160/160i:Sistem servo FANUC Alpha-I dengan modul 160/160i menyebabkan kesalahan tingkat daya. Setelah memverifikasi transistor IGBT 160A dan kartu kendali, papan daya A16B-2203-0675 diidentifikasi sebagai kesalahan. Penggantian memulihkan perutean sinyal internal modul servo.

Pemeliharaan servo pusat permesinan besar:Sebuah fasilitas produksi memelihara sistem servo pusat permesinan CNC tugas beratnya. A16B-2203-0675 diganti sebagai bagian dari perombakan modul SVM2-160/160i yang komprehensif.

Pertanyaan Umum

Q1: Apakah A16B-2203-0675 merupakan papan yang sama seperti yang digunakan pada A06B-6117-H211?

A06B-6114-H211 dan A06B-6117-H211 keduanya merupakan modul SVM2-160/160i namun berasal dari revisi seri drive yang berbeda — 6114 adalah desain sebelumnya, 6117 adalah revisi selanjutnya. A16B-2203-0675 dikonfirmasi untuk A06B-6114-H211 dan A06B-6117-H211. Verifikasi dari papan nama modul yang terpasang model drive mana yang dipasang.

Q2: Bagaimana hubungan keluaran pengenal kontinu 39A dengan peringkat transistor puncak 160A?

Peringkat transistor 160A adalah arus puncak sesaat maksimum yang dapat ditahan oleh IGBT. Output kontinu terukur 39A adalah arus berkelanjutan yang dirancang untuk dihasilkan oleh drive dalam operasi servo normal tanpa panas berlebih. Rasio besar antara puncak (160A) dan kontinu (39A) memberikan ruang utama untuk kelebihan beban servo — puncak akselerasi, penghentian darurat, dan transien pemotongan berat — tanpa melebihi area pengoperasian aman transistor.

Q3: Kode alarm servo apa yang secara spesifik menunjukkan kesalahan papan daya versus kesalahan kartu kendali?

Kesalahan papan daya biasanya menghasilkan: alarm transistor IGBT (arus berlebih, korsleting), kesalahan penggerak gerbang (di mana transistor tidak beralih dengan benar karena sinyal penggerak hilang), atau anomali umpan balik arus. Kesalahan kartu kendali menghasilkan alarm komunikasi FSSB (alarm SV 8 atau 9) atau kesalahan kendali kecepatan/arus. Ketika kedua sumbu gagal secara bersamaan dengan alarm terkait daya dan pengujian transistor sehat, papan daya A16B-2203-0675 adalah tersangka utama.

Q4: Apakah penggantian A16B-2203-0675 memerlukan entri ulang parameter servo?

Tidak. Parameter servo berada di memori parameter utama CNC, bukan di PCB modul servo. Setelah memasang papan daya pengganti dan memasang kembali modul, CNC mengunduh parameter servo selama inisialisasi penyalaan. Verifikasi respons servo yang benar pada kedua saluran sumbu sebelum kembali ke produksi.

Q5: Tindakan pencegahan keselamatan apa yang berlaku sebelum mengakses A16B-2203-0675 di dalam modul servo?

Matikan dan kunci pasokan listrik. Tunggu waktu pengosongan yang ditentukan dalam manual pemeliharaan amplifier servo FANUC Alpha — biasanya minimal 5 menit. Pastikan tegangan bus DC di bawah 30V DC menggunakan voltmeter yang dikalibrasi. Bus SVM2-160/160i DC beroperasi pada sekitar 280V DC dari input 200V AC. Tangani A16B-2203-0675 dengan tali pergelangan tangan antistatis pada permukaan yang aman terhadap ESD.
