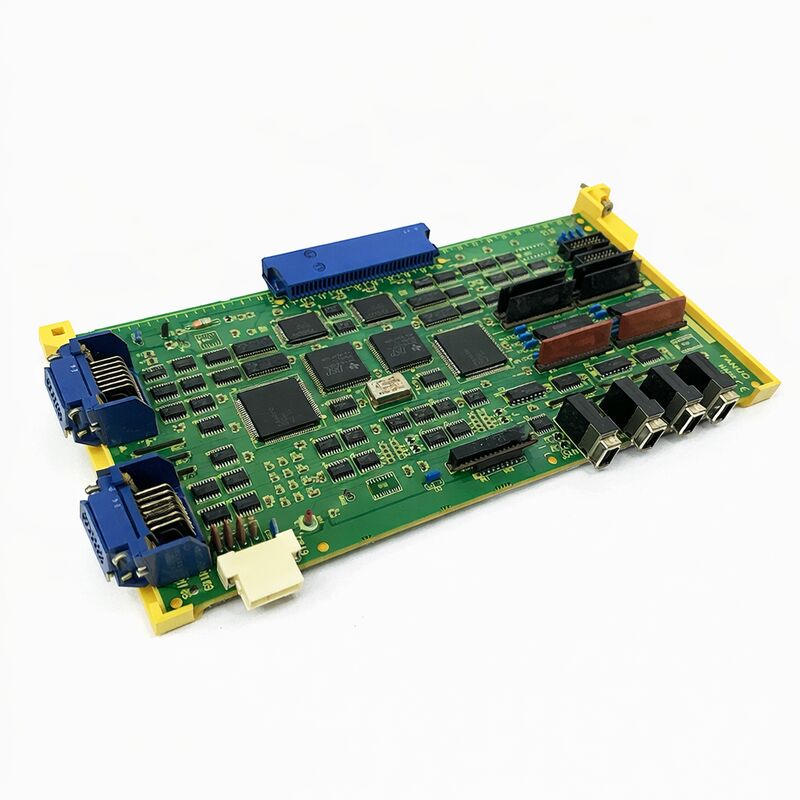

Papan FANUC bekas A16B-2203-0691 A16B22030691 A16B-22O3-O691

FANUC A16B-2203-0691 αi Modul Pengkabelan Servo PCB untuk aiSV1-20

Gambaran Umum

A16B-2203-0691 adalah αi modul pengkabelan servo PCB yang digunakan dengan perangkat keras penguat aiSV1-20. Ini digambarkan sebagai papan yang biasanya dipasang pada modul seri αiSV satu sumbu A06B-6114, dan saluran suku cadang juga mengidentifikasinya sebagai PCB untuk ALPHA-i SERVO SVM1-20I.

Hal itu menempatkannya di bagian pengkabelan/kontrol penguat internal daripada di lapisan papan utama CNC atau papan komunikasi.

Papan ini bukan suku cadang serba guna. Papan ini termasuk dalam struktur internal modul servo αi dan terkait dengan keluarga penguat tempatnya dipasang. Dalam pekerjaan pemeliharaan, papan pada posisi ini dicocokkan berdasarkan peran penguat yang tepat dan jenis modul yang dipasang, karena papan mendukung struktur kelistrikan internal penguat servo daripada fungsi pengontrol eksternal yang luas.

Daftar manual pemeliharaan juga menghubungkan A16B-2203-0691 dengan konfigurasi αi SV 20 dalam rentang A06B-6117-H103 / C103, sementara deskripsi produk yang disebutkan di atas menghubungkannya dengan modul aiSV satu sumbu A06B-6114.

Dalam praktiknya, itu berarti model penguat yang terpasang dan label papan harus selalu diperiksa pada perangkat keras sebelum memesan.

Data Teknis

Aplikasi

Papan ini cocok untuk modul penguat servo FANUC αi yang terpasang yang sudah menggunakan posisi A16B-2203-0691.

Ini sangat relevan dalam perbaikan modul servo, perbaikan tingkat papan, dan restorasi penguat di mana perangkat keras modul asli sebagian besar tetap utuh tetapi PCB internal perlu diganti.

Ini sangat berguna ketika bagian daya dan rakitan heatsink tetap dapat diservis, tetapi papan modul internal perlu diganti untuk memulihkan struktur penguat asli.

Dalam pengaturan itu, mencocokkan PCB pengkabelan yang sama membantu menjaga arsitektur modul yang ada dan susunan kartu yang terpasang.

Panduan Pemilihan

Saat memilih A16B-2203-0691, pertama-tama konfirmasikan kode papan langsung pada PCB yang terpasang dan kemudian verifikasi model penguat tempatnya dipasang.

Langkah ini penting karena keluarga papan yang sama muncul di berbagai varian modul servo αi, dan model terdekat dapat digunakan pada konfigurasi arus atau sumbu yang berbeda.

Kedua, periksa penunjukan penguat itu sendiri.

Deskripsi papan terkuat menghubungkan model ini dengan aiSV1-20 dan modul A06B-6114 satu sumbu, sementara referensi manual juga menghubungkannya dengan daftar αi SV 20.

Artinya, metode pemilihan yang paling andal adalah kode papan yang terpasang sebenarnya ditambah label penguat yang terpasang bersama-sama.

Ketiga, tinjau konteks papan di dalam modul. Beberapa daftar mencatat bahwa modul servo dilengkapi dengan papan pengkabelan ini bersama dengan kartu kontrol FSSB A16B-2101-004x, yang dapat membantu saat memverifikasi secara visual bagian dalam penguat yang terpasang selama servis.

Panduan Penggantian

Sebelum memesan, konfirmasikan label papan, model penguat, dan jenis modul yang tepat tempatnya terpasang. Pada papan modul servo internal, ketiga pemeriksaan tersebut lebih andal daripada mencoba mengidentifikasi papan hanya dari deskripsi keluarga servo yang luas.

Jika penguat telah diperbaiki sebelumnya, bijaksana juga untuk membandingkan penandaan papan yang terpasang saat ini dengan catatan mesin.

Modul servo yang lebih tua dapat membawa papan pengganti dari pekerjaan servis sebelumnya, jadi verifikasi perangkat keras langsung adalah jalur teraman.

FAQ

Q1: Papan jenis apa A16B-2203-0691?
Ini adalah αi modul pengkabelan servo PCB. Secara praktis, ini termasuk di dalam modul penguat dan mendukung struktur papan internal unit servo daripada berfungsi sebagai pengontrol umum atau papan tampilan.

Q2: Mengapa “aiSV1-20” penting dalam deskripsi?
Karena mengidentifikasi peran sisi penguat dari papan. Papan yang dipasang di modul aiSV1-20 harus dipilih untuk mempertahankan konfigurasi penguat yang terpasang sama, bukan hanya dengan mencocokkan keluarga papan FANUC yang lebih luas.

Q3: Mengapa model penguat harus diperiksa sebelum membeli?
Karena keluarga papan seperti ini dapat muncul di beberapa varian penguat αi. Label modul yang terpasang sebenarnya membantu mengkonfirmasi apakah papan tersebut termasuk dalam struktur arus, sumbu, dan modul yang sama yang sudah digunakan.

Q4: Apakah ini penguat servo yang lengkap?
Tidak. Ini adalah PCB yang digunakan di dalam modul penguat servo, bukan rakitan penguat penuh. Perbedaan itu penting karena pengganti harus sesuai dengan peran papan internal di dalam penguat yang ada, bukan seluruh drive sebagai unit yang lengkap.

Q5: Apa yang harus diperiksa sebelum membeli?
Periksa label papan, konfirmasikan jenis penguat, dan verifikasi konteks modul yang terpasang. Pada papan penguat internal, kombinasi itu memberikan kecocokan yang jauh lebih aman daripada hanya mengandalkan deskripsi keluarga yang luas.
