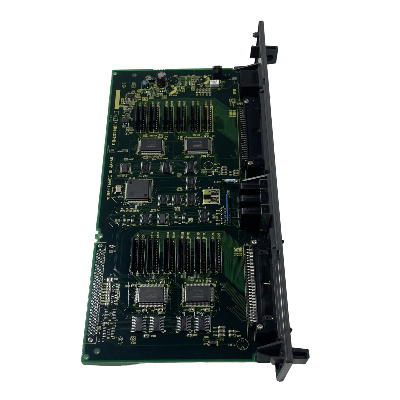

Papan FANUC bekas A16B-2203-0695 A16B22030695 A16B-22O3-O695

A16B-2203-0695 | FANUC adalah Papan Pengkabelan Servo 20/20 Sumbu Ganda — A06B-6114 & A06B-6117 / FSSB / 200–230VAC / Interkoneksi Kontrol Daya

Sumbu Ganda 20/20 — Setiap Saluran pada 20A

Penunjukan 20/20 mengidentifikasi kedua sumbu yang dilayani oleh papan kabel ini:

• Sumbu 1:Kapasitas keluaran servo puncak 20A
• Sumbu 2:Kapasitas keluaran servo puncak 20A

Konfigurasi 20/20 simetris ini melayani peralatan mesin yang kedua sumbu terkontrolnya memiliki persyaratan torsi serupa — konfigurasi 2 sumbu standar seperti sumbu X dan Z pada pusat belok, atau sumbu X dan Y pada pusat permesinan kompak, yang kedua sumbunya menggunakan tingkat motor αi yang sama.

Peringkat 20A per saluran mencakup motor servo seri FANUC αi di kelas 20A — biasanya motor pada tingkat kinerja αiS 4/4000 hingga αiS 8/3000, cocok untuk aplikasi sumbu inersia menengah pada laju gerak makan sedang hingga tinggi.

Spesifikasi Utama

Interkoneksi Daya/Kontrol — Apa yang Sebenarnya Dilakukan Board Ini

"Interkoneksi daya/kontrol" adalah peran A16B-2203-0695 yang dikonfirmasi dalam modul hostnya. Ini berarti dewan melakukan dua fungsi paralel:

Jalur listrik:Merutekan pasokan bus DC dan arus keluaran motor tiga fase untuk kedua sumbu. Konduktor tembaga arus tinggi pada papan kabel membawa 20A penuh per saluran antara sambungan bus DC, tahap keluaran IGBT, dan konektor kabel motor.

Jalur kontrol:Menyediakan koneksi listrik board-to-board antara elektronik kontrol modul host dan perangkat keras tahap daya — sinyal penggerak gerbang dari rute PCB kontrol melalui papan kabel ke perangkat IGBT; umpan balik sensor arus dari papan kabel kembali ke PCB kontrol.

Skenario Aplikasi

Kesalahan papan modul 20/20 sumbu ganda:Modul servo sumbu ganda FANUC αis mengembangkan kesalahan yang mempengaruhi kedua sumbu 20A secara bersamaan — konsisten dengan kegagalan papan kabel bersama daripada kesalahan papan kontrol sumbu individual. A16B-2203-0695 diganti, memulihkan daya dan jalur kontrol untuk kedua saluran.

Penghematan modul lintas generasi:Bengkel servis CNC memiliki satu papan pengkabelan A16B-2203-0695 untuk mencakup modul sumbu ganda rangka A06B-6114 dan rangka A06B-6117 dalam armada servisnya.

Pertanyaan Umum

Q1: Apakah A16B-2203-0695 merupakan modul sumbu ganda yang lengkap, atau hanya papan kabel internal?

A16B-2203-0695 adalah papan kabel internal di dalam modul host sumbu ganda. Modul penguat servo lengkap — dipesan sebagai A06B-6114-Hxxx atau A06B-6117-Hxxx — juga berisi PCB kontrol dan perangkat daya IGBT. A16B-2203-0695 adalah komponen pengganti tingkat papan, bukan modul lengkap.

Q2: Spesifikasi mengatakan "pendekatan penggantian: ditukar dengan ampli penuh" — apakah ini berarti penggantian papan tidak biasa?

"Ditukar dengan amp penuh" menunjukkan pendekatan servis standar adalah mengganti modul amplifier host lengkap daripada mengisolasi ke papan kabel. Penggantian A16B-2203-0695 di tingkat papan memerlukan akses khusus ke internal modul — bukan operasi lapangan standar. Bagi sebagian besar situs, pertukaran modul lengkap lebih cepat. Untuk bengkel perbaikan dengan akses ke internal drive FANUC, board A16B-2203-0695 menyediakan alternatif yang hemat biaya.

Q3: Apakah A16B-2203-0695 mempengaruhi parameter servo saat diganti?

Tidak. Parameter servo untuk kedua sumbu berada di memori parameter utama CNC, bukan di papan kabel. Setelah memasang penggantian dan mengembalikan modul ke layanan, CNC menerapkan parameter sumbu yang ada melalui tautan serat optik FSSB.

Q4: Model motor αi apa yang kompatibel dengan saluran 20A modul ini?

Peringkat 20A per saluran disesuaikan dengan motor servo seri FANUC αi di kelas 20A — αiS 4/4000, αiS 8/3000, dan peringkat motor yang sebanding dari rentang motor servo αi. Motor dengan rating lebih tinggi (40A, 80A) memerlukan konfigurasi modul dan papan kabel dengan arus lebih tinggi.

Q5: Apa yang dimaksud dengan "jalur udara paksa bersama" untuk pendinginan modul ini?

Modul sumbu ganda menggunakan saluran pendingin udara paksa yang umum untuk kedua tahap daya sumbu. Sebuah kipas mengalirkan udara melalui modul dan mendinginkan komponen arus tinggi papan kabel A16B-2203-0695 dan PCB kontrol secara bersamaan. Jika kipas pendingin modul gagal, kedua sumbu sama-sama berisiko terkena beban berlebih termal — oleh karena itu kegagalan kipas merupakan item pemeliharaan penting untuk modul sumbu ganda yang menggunakan pendinginan bersama.
