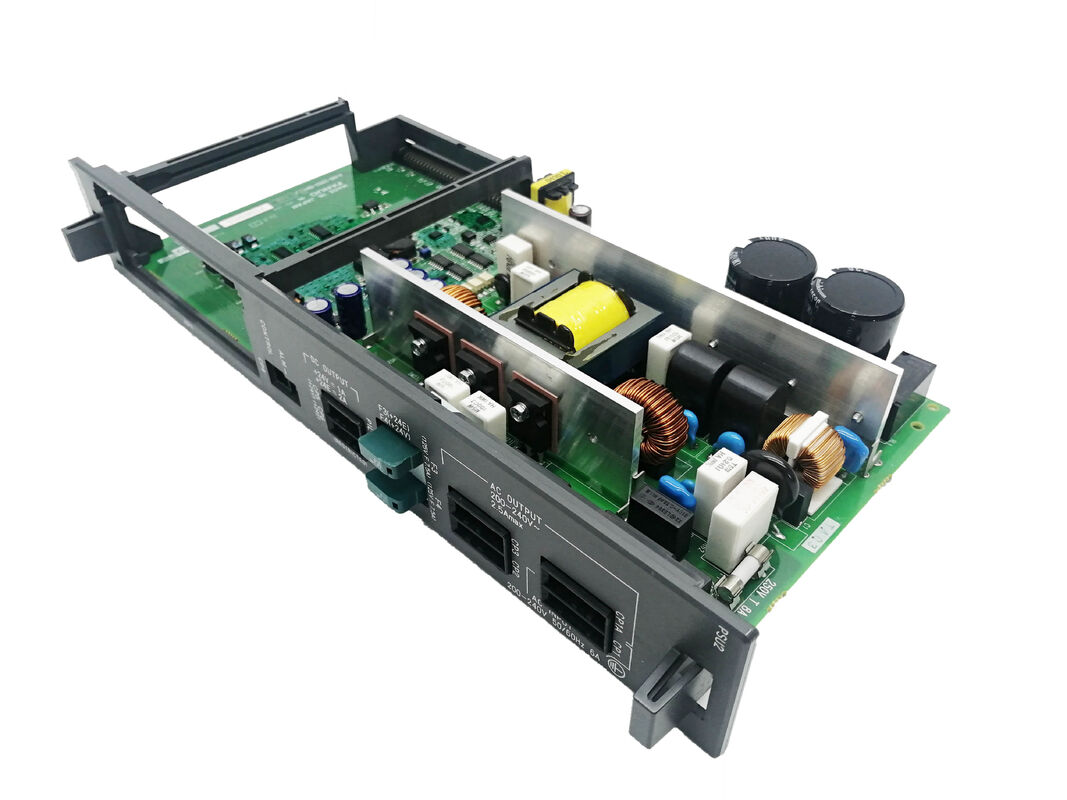

Papan FANUC bekas A16B-2203-0697 A16B22030697 A16B-22O3-O697

A16B-2203-0697∙ FANUC Series-16 Servo Amplifier PCB 1 ¢ 2kW / 1.36kg / Backplane Plug-In / Encoder Feedback / Full Protection Suite

Servo Amplifier PCB

A16B-2203-0697 diklasifikasikan sebagai servo amplifier PCB tidak hanya papan kabel atau papan kontrol, tetapi fungsi servo amplifier lengkap dalam bentuk papan sirkuit cetak.Arsitektur amplifier berbasis kartu ini berarti servo drive lengkap untuk satu sumbu colokan ke slot backplane tunggal, daripada menempati rumah modul terpisah.

Pendekatan ini kompak dan terintegrasi:Sistem ekosistem Seri-16 menampung A16B-2203-0697 sebagai kartu plug-in bersama dengan kartu fungsional lainnya di dalam kandang kartu CNC atau rak kartu servo khusus. Semua koneksi input perintah dari CNC / PMC, umpan balik encoder dari motor servo, dan output daya ke motor dibuat melalui konektor tepi kartu dan koneksi backplane.

Spesifikasi Utama

Kelas daya 1 ¢2kW ¢ Sesuai dengan aplikasi

Daya terus menerus 1 ′′ 2 kW menempatkan ini servo amplifier PCB untuk:

Servo-axis kecil:Poros mesin bantu rotasi majalah alat, indeksasi benda kerja, rotasi palet dimana motor poros kecil dan permintaan daya terus-menerus sederhana.

Konfigurasi alat mesin kompak:Pusat pemesinan CNC kecil dan pusat putar di mana semua motor poros berada di tingkat daya bawah total mesin servo power adalah dalam kapasitas gabungan dari beberapa 1 2kW kartu servo.

Servo axes dalam fungsi mesin khusus:Pengukuran posisi probe, indeksasi inkremental meja putar, atau fungsi gerak terkontrol lainnya di mana siklus kerja dan beban berada dalam amplop terus menerus 1 ′ 2 kW.

Overload puncak pendek 150~200% memberikan surplus torsi singkat yang diperlukan untuk akselerasi poros ∙ motor yang beroperasi pada 1 kW terus menerus dapat menghasilkan 1,5~2 kW selama fase akselerasi,kemudian menetap untuk beban berjalan 1kW.

Skenario Aplikasi

Kerusakan servo sumbu bantu seri-16:Mesin CNC FANUC Series-16 mengembangkan alarm servo pada sumbu bantu (majalah alat, meja putar, atau sejenisnya).Penggantian plug-in ke slot backplane mengembalikan sumbu.

Pemeliharaan sistem servo kandang kartu:Mesin alat seri-16 mengalami program pemeliharaan servo drive yang komprehensif.Beberapa kartu A16B-2203-0697 diganti di seluruh rak kartu servo mesin untuk mengatur kembali umur layanan dari sistem servo lengkap.

FAQ

T1: Apa perbedaan antara A16B-2203-0697 dan papan kabel seperti A16B-2203-0695?

A16B-2203-0695 adalah papan kabel di dalam rumah modul servo amplifier khusus ia adalah komponen dalam unit drive mandiri yang lebih besar.A16B-2203-0697 adalah servo amplifier PCB lengkap yang colokan langsung ke backplane seluruh servo drive untuk satu sumbu terkandung pada kartu tunggal ini, tanpa rumah modul terpisah.

T2: Apakah 150~200% overload rating berarti motor dapat terbebani terus menerus?

Tidak. 150 ∼ 200% kelebihan beban adalah rating puncak pendek ∼ yang berlaku untuk fase akselerasi gerakan poros, biasanya diukur dalam detik.Perlindungan termal amplifier (dan batas termal motor sendiri) mencegah operasi berkelanjutan di atas 100% rating terus menerusOverload memungkinkan torsi akselerasi di luar batas terus-menerus tanpa kerusakan perangkat keras, selama durasi overload berada dalam konstanta waktu termal dari sistem perlindungan.

T3: Apakah A16B-2203-0697 khusus untuk CNC Seri-16 atau kompatibel dengan Seri-15 dan Seri-18?

Seri-16 menggunakan standar kandang kartu dan backplane tertentu.Kandang kartu Seri-15 dan Seri-18 menggunakan konfigurasi backplane yang berbeda .

T4: Apa yang terjadi pada sumbu servo jika pendinginan udara paksa terganggu?

Perlindungan termal (O / T: over-temperature) memantau suhu amplifier. Jika pendinginan merosot filter udara tersumbat, kipas pendingin gagal suhu amplifier meningkat.Perlindungan termal memicu amplifier sebelum transistor daya mencapai suhu kritisServo alarm yang dihasilkan mengidentifikasi kesalahan termal.

T5: Konektor multi-pin tepi apa yang digunakan A16B-2203-0697?

Konfigurasi konektor multi-pin tepi adalah standar untuk backplane kandang kartu Seri-16. Konektor menyediakan semua koneksi sinyal dan daya dari backplane ke kartu:Suplai daya kontrol, sinyal perintah CNC / PMC, sinyal umpan balik encoder, dan daya output motor.
