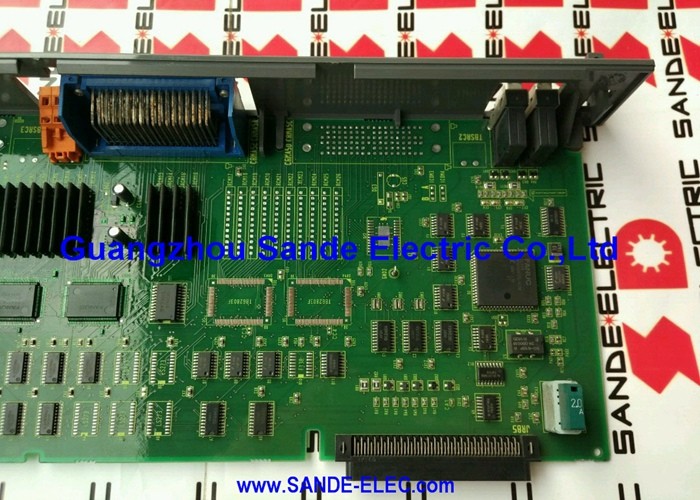

Papan FANUC bekas A16B-2203-0698 A16B22030698 A16B-22O3-O698

A16B-2203-0698 | Papan Pengkabelan FANUC αi SVM3-20/20/20i — A06B-6114-H303 / Tiga Sumbu 20A / FSSB / 200–240VAC

SVM3 — Tiga Sumbu Servo dalam Satu Modul

FANUC αi SVM3-20/20/20i (A06B-6114-H303) adalah varian triple-axis dari keluarga amplifier servo αi. Jika SVM1 menggerakkan satu sumbu dan SVM2 menggerakkan dua sumbu, SVM3 mengontrol tiga sumbu servo dari satu modul selebar 60mm.

Tiga sumbu dalam tapak 60 mm merupakan pencapaian kepadatan yang signifikan. SVM3-20/20/20i mencapainya dengan:

• Tiga modul transistor 20A independen (satu per sumbu)
• Bus DC bersama dari sistem PSM
• Koneksi serat optik FSSB tunggal dari CNC melayani ketiga sumbu melalui rantai daisy
• Kipas pendingin internal dan heatsink menangani beban termal gabungan

Papan pengkabelan A16B-2203-0698 adalah tulang punggung fisik rakitan ini — menampung ketiga konektor output motor, koneksi bus DC bersama, konektor umpan balik encoder untuk ketiga sumbu, dan antarmuka board-to-board ke kartu kendali.

Spesifikasi Utama

Arsitektur PCB Internal A06B-6114-H303

Halaman produk KFAS LLC untuk A06B-6114-H303 mencantumkan semua komponen papan internal:

• A16B-2203-0698— Papan kabel (produk ini)
• A20B-2100-0742— Kontrol PCB
• A20B-2101-0042— PCB kontrol tambahan
• A90L-0001-0510— Komponen pelindung/penggerak gerbang
• A90L-0001-0385— Komponen pelindung/penggerak gerbang

Papan pengkabelan A16B-2203-0698 membawa semua konektor eksternal — di sinilah kabel lapangan berakhir. PCB kontrol berada di belakangnya, terhubung dari papan ke papan.

Skenario Aplikasi

Kesalahan papan kabel SVM3:Modul FANUC αi SVM3-20/20/20i (A06B-6114-H303) mengembangkan kesalahan di ketiga saluran servo secara bersamaan. Tes kartu kendali dengan benar. Koneksi internal papan kabel A16B-2203-0698 diidentifikasi sebagai kesalahan. Penggantian papan (biasanya melalui pertukaran modul penuh) memulihkan ketiga sumbu servo.

Konfigurasi mesin kecil tiga sumbu:Pusat permesinan CNC yang ringkas menggunakan satu SVM3-20/20/20i untuk mengontrol tiga sumbu (X, Y, Z) dari satu modul — menghemat ruang kabinet drive dibandingkan dengan tiga unit SVM1 terpisah.

Pertanyaan Umum

Q1: Apa perbedaan antara A16B-2203-0698 (SVM3-20/20/20i) dan A16B-2203-0680 (SVM3-20/20/40i)?

• A16B-2203-0698: Papan kabel untuk SVM3-20/20/20i (A06B-6114-H303)
• A16B-2203-0680: Papan kabel untuk SVM3-20/20/40i (A06B-6114-H304)

Konfigurasi 20/20/40 memiliki satu sumbu 40A, bukan tiga sumbu 20A — memerlukan papan kabel berbeda untuk mengakomodasi perangkat keras keluaran arus lebih tinggi pada sumbu ketiga.

Q2: Motor apa yang biasanya dikendarai oleh SVM3-20/20/20i?

Modul ini "biasanya menggerakkan motor Fanuc i Servo model 4i/3000, 4i/4000." Ini adalah motor servo αi kompak dengan arus pengenal dalam rating kontinu 6,5A per sumbu. SVM3-20/20/20i biasanya ditemukan pada mesin CNC kompak — pusat permesinan kecil, mesin bubut, EDM kawat, dan mesin gerinda multi-sumbu — di mana tiga motor servo kecil hingga menengah dijalankan dari satu modul.

Q3: Apakah penggantian A16B-2203-0698 memerlukan perubahan parameter servo?

Tidak. Parameter servo untuk ketiga sumbu berada di memori parameter utama CNC. Setelah pertukaran modul atau perbaikan papan, CNC membangun kembali komunikasi FSSB dengan modul dan menerapkan set parameter tiga sumbu yang ada. Jalankan pengujian kecepatan rendah pada ketiga sumbu setelah penggantian sebelum kembali ke produksi penuh.

Q4: Apa yang terjadi jika kipas pendingin di dalam SVM3-20/20/20i gagal?

Modul ini berisi kipas pendingin internal. Ketiga sumbu 20A berbagi jalur pendinginan tunggal ini. Jika kipas gagal, beban panas dari ketiga sumbu terakumulasi tanpa hilang. Perlindungan termal modul akan membuat drive tersandung — menghasilkan alarm termal — sebelum suhu kritis tercapai. CNC Electronics mencatat bahwa kipas tersedia sebagai bagian servis terpisah. Penggantian kipas adalah respons yang benar terhadap alarm pendinginan pada modul ini, sebelum mempertimbangkan kesalahan tingkat papan.
