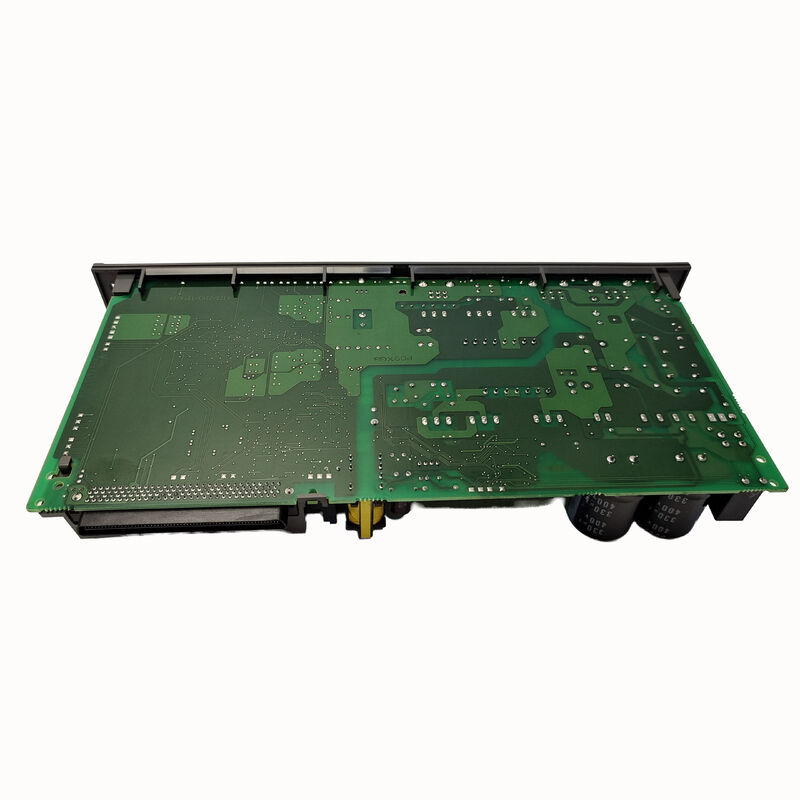

Papan FANUC bekas A16B-2203-0815 A16B22030815 A16B-22O3-O815

A16B-2203-0815 FANUC A16B-2203 Seri CNC Drive PCB 081x Drive Board Range / Otomasi Industri / Servo dan Sistem Spindle

A16B-2203-081x

Kelompok nomor A16B-2203-081x adalah bagian yang ditentukan dari seri A16B-2203 yang berfokus pada PCB sistem drive.

A16B-2203-0810:Dikonfirmasi sebagai "PCB ¢ ALPHA-I SERVO SVM2-20/20HVi" ¢ papan kabel untuk modul servo dua sumbu tegangan tinggi (HV) 400VAC, melayani mesin di wilayah pasokan 400V.

A16B-2203-0800?? 0803:Dari FANUC αis Maintenance Manual (B-65285EN/03), ini adalah papan kabel untuk αis SVM1 seri HV:

• 0800: SVM1-20HVi (A06B-6124-H103)
• 0801: SVM1-40HVi (A06B-6124-H104)
• 0802: SVM1-80HVi (A06B-6124-H105)
• 0803: SVM1-10HVi (A06B-6124-H102)

The A16B-2203-0815 occupies the 0815 position in this range — placing it within the 400VAC High Voltage servo drive PCB family that includes the 0800–0803 SVM1 HV wiring boards and the 0810 SVM2 HV board.

Informasi Produk Utama

Konten Drive Tegangan Tinggi 400V Aplikasi Daerah

Mesin yang dipasang di daerah dengan pasokan tiga fase 400-480VAC membutuhkan varian servo drive Tegangan Tinggi (HV).Penguat seri HV menangani ini langsung dari pasokan listrik tanpa transformer step-down terpisah.

Seluruh kisaran A16B-2203-080x sampai 081x sesuai dengan kategori penggerak HV ini:

• Papan kabel HV SVM1 (0800 ¢ 0803) melayani modul HV sumbu tunggal
• Papan HV SVM2 (0810) melayani modul HV dua sumbu
• A16B-2203-0815 melayani konfigurasi servo amplifier HV spesifiknya

Rentang HV ini adalah konfigurasi servo drive yang paling umum di Eropa, Asia, dan sebagian besar alat mesin CNC pasar ekspor ¢ setiap alat mesin yang dijual ke wilayah pasokan 400V menggunakan servo drive kelas HV.

Skenario Aplikasi

Gangguan PCB servo drive HV:Mesin CNC pada jaringan pasokan 400V mengembangkan servo alarm pada sumbu yang dikendalikan oleh modul yang berisi A16B-2203-0815.papan itu diidentifikasi dan diganti.

Perbaikan modul drive:Sebuah bengkel layanan CNC spesialis yang merombak modul servo amplifier HV menggantikan A16B-2203-0815 sebagai bagian dari pembaruan internal papan yang komprehensif.

FAQ

T1: Bagaimana saya mengkonfirmasi A16B-2203-0815 adalah papan yang benar untuk modul drive HV saya?

Membaca nomor bagian dari label papan di dalam modul tertentu. Jika dibaca A16B-2203-0815, ini mengkonfirmasi penggantian yang benar.Referensi silang terhadap tabel suku cadang dalam manual pemeliharaan FANUC untuk model modul drive host.

T2: Apakah A16B-2203-0815 untuk mesin pasokan 400V atau mesin pasokan 200V?

Based on the 081x range context — which includes confirmed HV series wiring boards (A16B-2203-0800–0803 for SVM1 HVi and A16B-2203-0810 for SVM2-20/20HVi) — the A16B-2203-0815 is likely a High Voltage (400–480VAC) drive board- Konfirmasi dari modul host nama pelat tegangan peringkat sebelum memesan.

T3: Apakah mengganti A16B-2203-0815 mempengaruhi parameter servo?

Tidak. parameter servo berada di memori utama CNC. mengganti drive PCB tidak mempengaruhi nilai parameter disimpan. setelah memasang pengganti,CNC mengembalikan komunikasi servo dan menerapkan parameter yang ada secara normal.

T4: Keamanan pelepasan apa yang berlaku sebelum mengakses A16B-2203-0815 di dalam modul penggerak HV?

Servo modul seri HV yang beroperasi pada input 400 ∼ 480 VAC mempertahankan bus DC pada sekitar 540 ∼ 650 VDC. Setelah pemotongan listrik,waktu pembuangan sesuai dengan manual pemeliharaan FANUC harus sepenuhnya dipatuhi. Memverifikasi debit bus dengan voltmeter yang dikalibrasi sebelum membuka modul. Energi bus HV secara signifikan lebih tinggi daripada modul 200V
