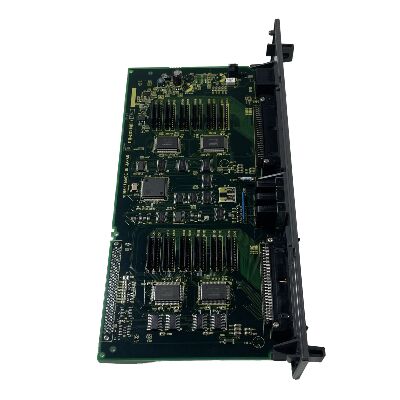

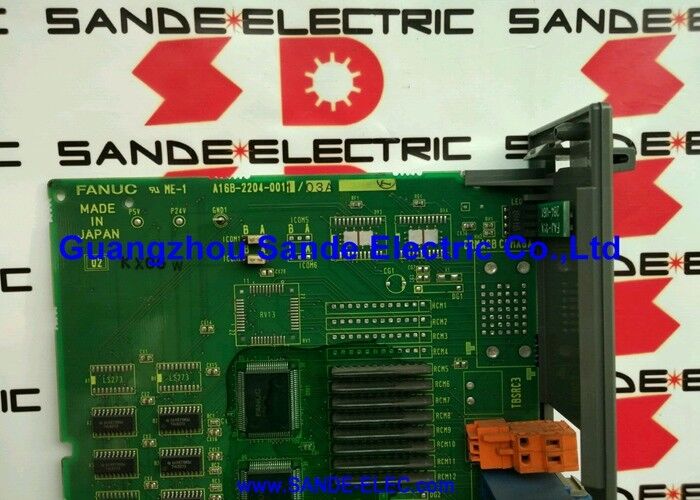

FANUC I/O Board Tidak digunakan A16B-2203-0820 A16B22030820 A16B-22O3-O82O

A16B-2203-0820 ∙ FANUC Alpha-i SPM-5.5HVi Board Wiring ∙ A06B-6121-H006 / A06B-6122-H006 / 400 ∙ 480VAC HV / 5.5kW Spindle Module

Alpha-i SPM HV Spindle Tegangan Tinggi untuk Daerah 400V

Rangkaian produk FANUC Alpha-i SPM (Spindle Power Module) mencakup dua standar tegangan masukan:

Tegangan standar (200V seri: A06B-6111, A06B-6116, A06B-6128):Untuk mesin yang dipasang di wilayah dengan pasokan tiga fase 200 ∼ 240 V ∼ Jepang, bagian Amerika Utara, dan wilayah 200 V lainnya.

Seri Tegangan Tinggi (HV) (A06B-6121, A06B-6122):Untuk mesin yang dipasang di wilayah dengan pasokan tiga fase 380-480V ¢ Eropa, sebagian besar Asia, dan wilayah 400V lainnya.

A06B-6121 dan A06B-6122 adalah varian Tipe A dan Tipe B dari seri Alpha-i SPM HV. A16B-2203-0820 adalah papan kabel untuk modul spindle HV terkecil dalam kisaran ini:SPM-5.5HVi¢ sebuah ampli spindle 5.5kW yang berjalan langsung dari input listrik 400~480VAC.

Spesifikasi Utama

Tipe A vs Tipe B

Kedua modul A06B-6121-H006 (Tipe A) dan A06B-6122-H006 (Tipe B) SPM-5.5HVi menggunakanpapan kabel yang sama A16B-2203-0820Perbedaan antara Tipe A dan Tipe B adalah dalam PCB kontrol:

• Jenis A (A06B-6121-H006):Pengendalian penggunaan PCB A20B-2100-0800
• Jenis B (A06B-6122-H006):Pengendalian penggunaan PCB A20B-2100-0801

Papan kabel menyediakan perangkat keras arus tinggi yang umum dibagikan antara kedua jenis.Ini berarti satu A16B-2203-0820 dapat melayani kedua jenis jenis ditentukan oleh mana kontrol PCB dipasang di sampingnya.

Skenario Aplikasi

Perbaikan modul spindle Alpha-i HV:Sebuah mesin CNC Eropa (sumber listrik 400V) memiliki modul spindle A06B-6121-H006 SPM-5.5HVi. Sebuah kesalahan papan kabel didiagnosis. Konektor output motor menunjukkan kerusakan.A16B-2203-0820 diperlukan untuk perbaikan.

Renovasi tingkat papan modul SPM:Fasilitas perbaikan CNC spesialis membangun kembali unit SPM A06B-6121-H006 dan A06B-6122-H006. A16B-2203-0820 disediakan sebagai papan kabel umum untuk konstruksi ulang varian Tipe A dan Tipe B.

FAQ

T1: Dapatkah A16B-2203-0820 digunakan dengan A06B-6121-H006 (tipe A) dan A06B-6122-H006 (tipe B)?

Ya, manual pemeliharaan seri FANUC αis (B-65285EN/03) mengkonfirmasi A16B-2203-0820 sebagai papan kabel untuk SPM-5.5HVi Tipe A (A06B-6121-H006) dan Tipe B (A06B-6122-H006).PCB kontrol berbeda (A20B-2100-0800 untuk Tipe A, A20B-2100-0801 untuk Tipe B), tetapi papan kabel umum.

T2: Apakah SPM-5.5HVi cocok untuk daerah input 200V?

No. SPM-5.5HVi (A06B-6121-H006 / A06B-6122-H006) secara khusus dinilai untuk input tiga fase 400 ∼ 480VAC ∼ kelas tegangan tinggi (HV).Seri 5i (nomor urut A06B yang berbeda dengan papan kabel yang berbeda) adalah spesifikasi yang tepat.Jangan pernah menghubungkan modul spindle HV ke sumber 200V.

T3: dengan spesifikasi motor spindle mana SPM-5.5HVi (modul A16B-2203-0820) kompatibel?

SPM-5.5HVi dirating untuk output motor spindle 5,5kW. Kompatibel dengan FANUC Alpha-i kelas motor spindle dirating di atau di bawah 5,5kW output biasanya motor di αiIP 2.2 melalui αiIP 5.5 rentangMotor spindle bertenaga tinggi membutuhkan modul SPM yang lebih besar (SPM-11HVi, SPM-15HVi, dll.) dengan papan kabel masing-masing.

Q4: Apa persyaratan pelepasan sebelum mengakses A16B-2203-0820 di dalam SPM-5.5HVi?

Modul SPM-5.5HVi berisi kondensator bus DC yang diisi sekitar 540-650VDC dari masukan 400-480VAC.waktu pembuangan sesuai dengan spesifikasi manual pemeliharaan FANUC untuk model SPM HV yang berlakuPeriksa bahwa tegangan bus di bawah 50VDC dengan meter yang dikalibrasi sebelum mengakses papan internal.Tegangan bus yang lebih tinggi dari modul HV (vs modul 200V) menyimpan lebih banyak energi.

T5: Apakah A16B-2203-0820 perlu dicocokkan dengan batch produksi yang sama dengan PCB kontrol?

Tidak diperlukan pencocokan batch tertentu.Papan kabel A16B-2203-0820 dan PCB kontrol yang menyertainya (A20B-2100-0800 atau A20B-2100-0801) dirancang untuk dirakit bersama dari setiap batch produksi.. kompatibilitas standar FANUC bagian berlaku: penyangga revisi khusus dari setiap papan (misalnya, /02A, /05B) dapat dicatat untuk referensi,tapi revisi berikutnya kompatibel ke belakang dengan yang sebelumnya dalam peran fungsional yang sama.
