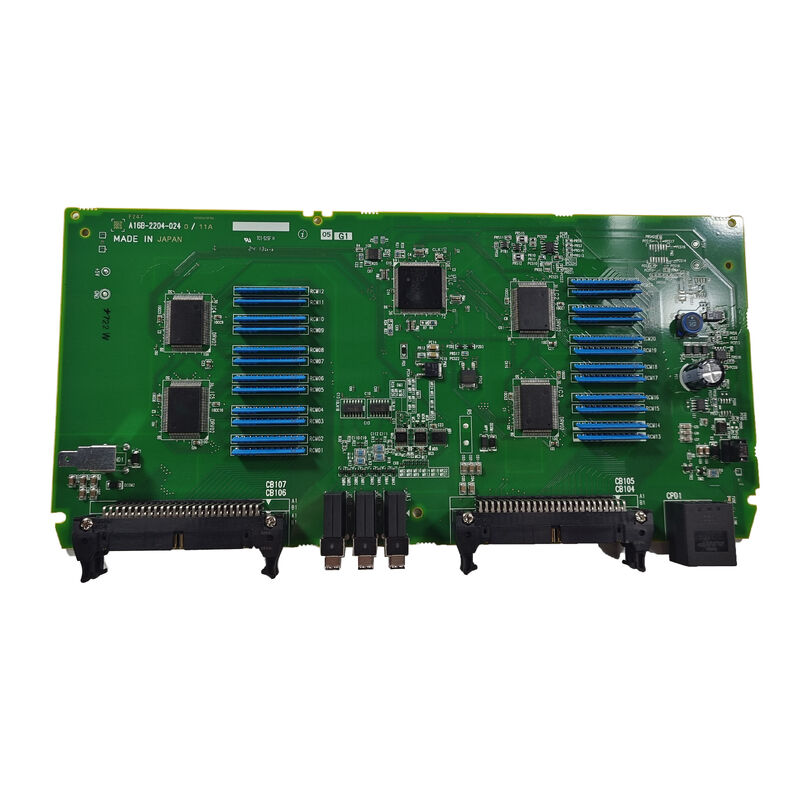

A16B-2204-0240 | FANUC I/O PCB — A02B-0319-C001 / Antarmuka Input/Output / Sistem CNC 0i-D / Seri A16B-2204

A02B-0319-C001 — Unit I/O dan PCB Internalnya

A02B-0319-C001 adalah unit I/O lengkap — rakitan bertempat yang menyediakan antarmuka input dan output digital antara FANUC CNC dan perangkat lapangan peralatan mesin. A16B-2204-0240 adalah PCB aktif di dalam unit ini.

Awalan A02B-0319 mengidentifikasi unit I/O ini sebagai milik perangkat keras FANUC CNC generasi Seri 0i-D. Akhiran -C001 menunjukkan varian spesifik dalam rangkaian unit 0i-DI/O.

Dalam unit A02B-0319-C001:

• Pengkabelan lapangan dari sensor mesin, sakelar, dan aktuator berakhir di blok terminal unit
• PCB A16B-2204-0240 menerima sinyal input dari blok terminal ini dan menulis perintah output ke blok tersebut
• Data I/O mengalir antara A16B-2204-0240 dan PMC CNC 0i-D melalui bus serial I/O Link

Informasi Produk Utama

Peran Papan I/O dalam Sistem CNC 0i-D

FANUC Seri 0i-D (0i Model D) adalah platform CNC yang mapan untuk peralatan mesin serba guna. Arsitektur I/O-nya menggunakan bus I/O Link untuk menghubungkan PMC CNC ke unit I/O eksternal seperti A02B-0319-C001. Setiap unit I/O terhubung ke Tautan I/O sebagai node budak, melaporkan status masukan dan menerima perintah keluaran dari master PMC di CNC.

Peran A16B-2204-0240 dalam arsitektur ini:

Pemindaian masukan:Setiap siklus pemindaian PMC, A16B-2204-0240 membaca semua status terminal input dan meneruskannya ke CNC melalui I/O Link. Sakelar, sensor, dan sinyal encoder yang terhubung ke terminal input unit semuanya mencapai PMC melalui board ini.

Penggerak keluaran:Setiap siklus pemindaian PMC, CNC menulis perintah keluaran melalui I/O Link ke A16B-2204-0240, yang menggerakkan terminal keluaran sesuai dengan itu — mengaktifkan kumparan relai, solenoid, lampu indikator, dan aktuator lain yang terhubung ke unit.

Ketika A16B-2204-0240 gagal, seluruh unit I/O berhenti merespons — alarm PMC menyala dan semua fungsi mesin yang dikontrol oleh unit I/O ini terhenti.

Skenario Aplikasi

Kesalahan PCB unit 0i-DI/O:Pusat permesinan CNC FANUC 0i-D mengembangkan alarm I/O Link khusus untuk alamat unit A02B-0319-C001. Tes pengkabelan lapangan memastikan semua sinyal eksternal di blok terminal sudah benar. PCB A16B-2204-0240 diidentifikasi sebagai kesalahan. Penggantian mengembalikan fungsi I/O penuh.

Perombakan unit I/O:Sistem CNC 0i-D mengalami perombakan pemeliharaan menyeluruh. A16B-2204-0240 diganti sebagai bagian dari pembaruan papan sistematis untuk unit I/O.

Pertanyaan Umum

Q1: Apa yang membedakan A02B-0319-C001 (unit 0i-D) dengan A02B-0309-C001 (unit 0i-C)?

Awalan A02B-0319 mengidentifikasi perangkat keras generasi 0i-D; A02B-0309 mengidentifikasi generasi 0i-C. A16B-2204-0240 ditentukan untuk A02B-0319-C001 (0i-D). A16B-2203-0881, sebagai perbandingan, melayani A02B-0309-C001 (untuk sistem 0i-C/Seri 16-C). Ini adalah generasi perangkat keras yang berbeda dan papannya tidak dapat dipertukarkan.

Q2: Apakah penggantian A16B-2204-0240 memerlukan perubahan parameter atau program PMC?

Tidak. Program PMC menangani I/O berdasarkan alamat Tautan I/O — bukan berdasarkan identitas dewan. Mengganti A16B-2204-0240 dengan board yang dikonfigurasi secara identik pada alamat Tautan I/O yang sama akan memulihkan komunikasi I/O penuh tanpa perubahan PMC apa pun.

Q3: Berapa banyak titik DI dan DO yang disediakan A16B-2204-0240?

Jumlah DI/DO A16B-2204-0240 ditentukan oleh desain unit I/O untuk A02B-0319-C001. Konfirmasikan jumlah I/O yang tepat dari manual koneksi perangkat keras FANUC 0i-D atau spesifikasi A02B-0319-C001. Komplemen DI/DO bervariasi antara varian unit I/O yang berbeda dalam keluarga 0i-D.

Q4: Alamat node I/O Link apa yang ditetapkan ke unit A02B-0319-C001?

Alamat I/O Link dikonfigurasikan selama instalasi CNC dan didokumentasikan dalam spesifikasi kelistrikan mesin. Setelah memasang A16B-2204-0240 pengganti, penetapan alamat simpul Tautan I/O harus sesuai dengan alamat papan asli untuk memastikan PMC terus menangani I/O unit ini pada alamat yang sama yang selalu digunakannya.
