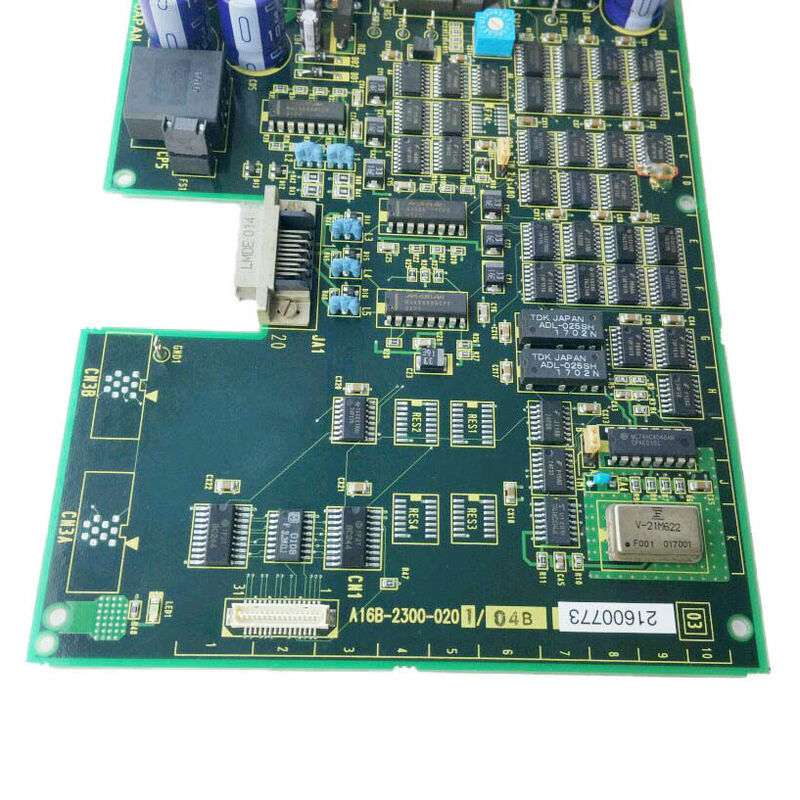

FANUC BOARD yang digunakan A16B-2300-0201 A16B-23OO-O2O1 A16B23000201

A16B-2300-0201 | FANUC PCB Kontrol LCD Berwarna 8,4 Inci — Driver Tampilan Berwarna / Antarmuka Operator CNC / Seri A16B-2300

LCD Berwarna — Sebuah Perubahan Langkah dalam Lingkungan Operator

Peralihan dari tampilan CRT monokrom ke LCD berwarna pada antarmuka operator FANUC CNC membawa peningkatan operasional yang nyata:

Diferensiasi warna:Informasi status, pesan alarm, grafik jalur alat, dan konten program semuanya dapat menggunakan kode warna. Sumbu aktif disorot dengan warna berbeda dari sumbu tidak aktif. Pesan alarm muncul dalam warna merah. Status normal muncul dalam warna hijau. Operator memproses informasi berwarna lebih cepat dibandingkan informasi monokrom.

Tidak ada distorsi geometris:Layar CRT mengalami distorsi barel dan bantalan seiring waktu seiring bertambahnya usia koil defleksi. Panel LCD menjaga keakuratan geometrik sepanjang masa pakainya — kisi-kisi yang ditampilkan menjadi persegi setelah sepuluh tahun seperti pada hari pertama.

Konsistensi lampu latar:Meskipun kecerahan fosfor CRT meredup selama bertahun-tahun penggunaan, lampu latar LCD mempertahankan kecerahannya hingga akhir masa pakainya dan kemudian mati secara tiba-tiba — membuat masa pakai lampu latar lebih dapat diprediksi.

Kedalaman kompak:Panel LCD secara fisik tipis dibandingkan dengan rakitan tabung CRT dalam. Faktor bentuk 8,4 inci memungkinkan panel operator CNC berwarna lengkap dalam wadah yang ringkas.

A16B-2300-0201 menggerakkan layar LCD berwarna 8,4 inci ini — menyediakan semua fungsi kontrol yang menghasilkan antarmuka grafis CNC berwarna milik operator.

Spesifikasi Utama

Fungsi PCB Kontrol LCD

A16B-2300-0201 menjalankan beberapa fungsi secara bersamaan untuk menghasilkan gambar tampilan:

Penerimaan dan konversi sinyal video:Menerima sinyal keluaran video CNC dan mengubahnya ke format yang diperlukan oleh panel LCD berwarna 8,4 inci — sesuai dengan resolusi asli panel, kecepatan refresh, dan tingkat tegangan sinyal.

Manajemen warna:Menghasilkan output RGB tiga saluran (Merah/Hijau/Biru) ke rangkaian filter warna panel LCD — menghasilkan gamut warna penuh yang diperlukan untuk konten tampilan berwarna yang jelas dan mudah dibaca.

Waktu tampilan:Menghasilkan sinkronisasi horizontal, sinkronisasi vertikal, dan sinyal jam piksel yang menyinkronkan pemindaian panel LCD dengan konten video.

Kontrol lampu latar:Mengelola sirkuit CCFL atau lampu latar LED, mengatur kecerahan dan mengontrol urutan daya hidup/mati untuk sistem penerangan panel.

Jika A16B-2300-0201 gagal, tampilan menjadi gelap atau menampilkan konten warna yang rusak — sementara fungsi pemesinan dasar CNC tetap berjalan normal.

Skenario Aplikasi

Kegagalan tampilan warna pada CNC kompak:Sistem FANUC CNC dengan panel operator warna 8,4 inci kehilangan tampilannya. CNC terus menjalankan program dan merespons I/O secara normal, memastikan papan CNC utama masih utuh. PCB kontrol LCD berwarna A16B-2300-0201 diidentifikasi sebagai kesalahan. Penggantian mengembalikan tampilan penuh warna.

Tampilan kerusakan warna:Panel LCD berwarna berukuran 8,4 inci menunjukkan warna atau coretan warna yang salah. Setelah memastikan panel LCD itu sendiri tidak rusak, pembangkitan sinyal warna PCB A16B-2300-0201 diidentifikasi sebagai kesalahan.

Pertanyaan Umum

Q1: Apakah A16B-2300-0201 memerlukan konfigurasi apa pun setelah pemasangan?

Tidak. PCB kontrol LCD adalah komponen perangkat keras — yang menghasilkan sinyal tampilan berdasarkan input video yang diterimanya dari CNC. Tidak diperlukan konfigurasi perangkat lunak atau perubahan parameter setelah pemasangan. Tampilan akan segera pulih saat dihidupkan.

Q2: Dapatkah A16B-2300-0201 menggerakkan panel LCD 9,5 inci atau 10,4 inci?

Tidak. A16B-2300-0201 dikalibrasi secara khusus untuk panel LCD berwarna 8,4 inci. Parameter pengaturan waktu, resolusi, dan kontrol lampu latar disesuaikan dengan spesifikasi panel 8,4 inci. Menggunakan papan dengan panel 9,5 inci atau 10,4 inci ini akan menghasilkan gambar yang salah. Untuk ukuran yang lebih besar ini, gunakan masing-masing A16B-2300-0081 (9,5 inci) atau A16B-2300-0085 (10,4 inci).

Q3: Apa yang dimaksud dengan "MMCIV" yang disebutkan di A16B-2300-0081 (varian 9,5 inci)?

MMCIV adalah singkatan dari Multimedia Card IV — fungsi tambahan terintegrasi pada varian 9,5 inci yang memberikan kemampuan multimedia di luar kontrol LCD warna dasar. Apakah A16B-2300-0201 menyertakan MMCIV atau fungsi setara ditentukan oleh konfigurasi panel operator CNC spesifik 8,4 inci yang dilayaninya.

Q4: Bagaimana cara membedakan kegagalan A16B-2300-0201 dari panel LCD 8,4 inci yang gagal?

PCB kontrol A16B-2300-0201 yang gagal biasanya menyebabkan: tampilan kosong total meskipun lampu latar dipastikan utuh; sinyal warna rusak (warna salah di seluruh tampilan); atau hilangnya sinkronisasi video (gambar bergulir atau tidak stabil). Panel LCD yang rusak biasanya menunjukkan: kerusakan fisik pada permukaan panel; kegagalan tampilan sebagian (zona mati atau piksel macet); atau penurunan kualitas gambar yang terbatas pada area tertentu pada panel. Tukar PCB A16B-2300-0201 yang dikenal bagus untuk memastikan apakah kesalahan ada pada papan kontrol atau panel.
