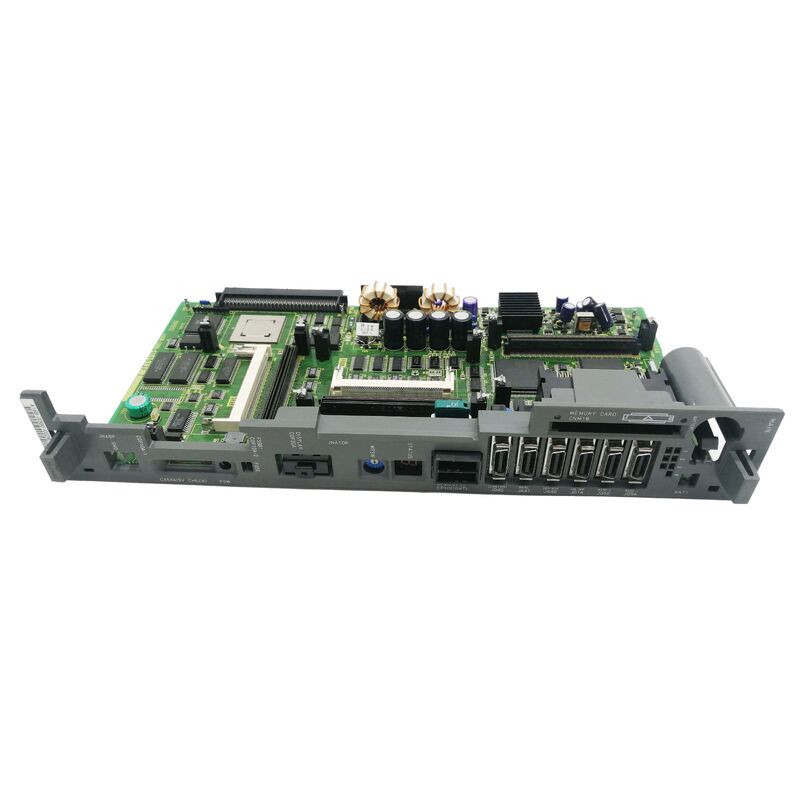

FANUC ROBOTICS OPTION BOARD PCB A16B-3200-0054 A16B32000054 A16B-32OO-OO54

A16B-3200-0054 | FANUC Opsi 3 PMC-RC PCB — Antarmuka Pengontrol CNC / Robot Seri 16 / Papan Opsi Seri A16B-3200

PMC-RC - Pengontrol Mesin dengan Komunikasi Robot

A16B-3200-0054 adalah PCB Opsi 3 untuk konfigurasi PMC-RC FANUC Seri 16 CNC. Dalam arsitektur CNC FANUC, PMC (Programmable Machine Controller) adalah PLC terintegrasi CNC — mengeksekusi logika urutan peralatan mesin untuk semua operasi mesin di luar fungsi interpolasi sumbu inti CNC.

Penunjukan "RC" di PMC-RC mengidentifikasi ini sebagai varian komunikasi Pengontrol Robot dari PMC Seri 16. PMC-RC memungkinkan CNC Seri 16 berkomunikasi dengan pengontrol robot FANUC yang terpasang — mengoordinasikan pengoperasian peralatan mesin dengan fungsi yang dibantu robot:

Integrasi robot-mesin:Pusat permesinan CNC dapat bekerja bersama-sama dengan robot FANUC yang memuat dan membongkar benda kerja, mengganti perlengkapan, atau melakukan inspeksi inline. PCB PMC-RC menyediakan antarmuka komunikasi untuk operasi terkoordinasi antara CNC dan pengontrol robot.

Jabat tangan dan saling bertautan:PMC-RC mengelola interlock keselamatan dan jabat tangan operasional antara peralatan mesin dan robot — memastikan robot tidak dapat memasuki ruang kerja mesin saat spindel sedang berjalan, dan mesin tidak dapat memulai siklus saat robot berada di dalam lingkup kerja.

Informasi Produk Utama

"Opsi 3" — Sistem Papan Opsi

Sistem CNC FANUC Seri 16 menggunakan arsitektur slot opsi di mana PCB tertentu menambahkan kemampuan di luar konfigurasi dasar CNC. Penunjukan "Opsi 3" mengidentifikasi A16B-3200-0054 sebagai papan slot opsi ketiga di rak kontrol Seri 16.

Papan opsi dalam arsitektur CNC Seri 16 memperluas kemampuan dalam kategori tertentu:

• Opsi komunikasi (port serial tambahan, adaptor fieldbus)
• Perluasan PMC (kapasitas program tangga tambahan, perluasan I/O)
• Komunikasi robot (antarmuka PMC-RC — produk ini)
• Opsi pemrosesan yang ditingkatkan

Penetapan slot Opsi 3 untuk PCB PMC-RC menempatkannya pada posisi konektor fisik tertentu di rak kontrol Seri 16. Hanya papan yang dirancang untuk Opsi 3 yang dapat berfungsi di slot ini.

Skenario Aplikasi

Kesalahan komunikasi Seri 16 PMC-RC:Pusat permesinan CNC Seri 16 FANUC dengan pemuatan robot terintegrasi menyebabkan kesalahan komunikasi robot CNC — mesin dan robot kehilangan koordinasi. Setelah memverifikasi pengontrol robot dan kabel komunikasi, PCB A16B-3200-0054 PMC-RC diidentifikasi sebagai kesalahan. Penggantian memulihkan komunikasi robot CNC.

Peningkatan CNC Seri 16 — integrasi robot:Pusat permesinan CNC Seri 16 yang sudah ada ditingkatkan untuk menerima pemuatan komponen robot. A16B-3200-0054 dipasang di slot Opsi 3, memungkinkan komunikasi PMC-RC antara CNC dan pengontrol robot baru.

Pertanyaan Umum

Q1: Apa perbedaan antara PMC standar dan PMC-RC di CNC Seri 16?

PMC standar menangani logika urutan internal peralatan mesin — kontrol spindel, cairan pendingin, penggantian pahat, dan manajemen panel operator. PMC-RC (varian Pengontrol Robot) menambahkan antarmuka komunikasi yang memungkinkan PMC CNC bertukar sinyal dengan pengontrol robot FANUC yang terpasang — memungkinkan operasi mesin-robot terkoordinasi. A16B-3200-0054 menyediakan kemampuan antarmuka tambahan ini sebagai papan opsi.

Q2: Dapatkah A16B-3200-0054 dipasang di slot Opsi 1 atau Opsi 2, bukan di Opsi 3?

Tidak. Penunjukan "Opsi 3" adalah posisi spesifik — papan dirancang untuk konektor slot Opsi 3 dan penetapan sinyal di rak kontrol Seri 16. Memasangnya di slot opsi yang berbeda menghasilkan komunikasi yang salah atau tidak ada komunikasi. Panduan perangkat keras FANUC Seri 16 yang berlaku menentukan slot opsi mana yang ditempati setiap jenis papan opsi.

Q3: Apakah melepas atau mengganti A16B-3200-0054 memengaruhi program pemesinan atau parameter sumbu CNC?

Tidak. Program bagian CNC dan parameter sumbu berada di modul memori SRAM dan FROM — bukan di PCB opsi PMC-RC. Mengganti A16B-3200-0054 tidak mempengaruhi data CNC yang disimpan. Program tangga PMC yang menggunakan fungsi komunikasi robot mungkin memerlukan verifikasi setelah penggantian — konfirmasikan jabat tangan mesin robot yang benar sebelum melanjutkan produksi terintegrasi.

Q4: Apakah A16B-3200-0054 khusus untuk Seri 16, atau apakah A16B-3200-0054 juga berfungsi di sistem CNC Seri 18 atau 21?

Papan tersebut dikonfirmasi untuk FANUC Seri 16 CNC. Seri 16 dan Seri 18 memiliki arsitektur perangkat keras yang terkait erat, dan beberapa papan opsi kompatibel di keduanya. Apakah A16B-3200-0054 berfungsi di Seri 18 bergantung pada spesifikasi slot opsi rak kontrol tertentu. Konfirmasikan dari dokumentasi perangkat keras FANUC Seri 16 / Seri 18 yang berlaku sebelum memasang sistem Seri 18.

Q5: Perubahan pemrograman PMC apa yang diperlukan setelah mengganti A16B-3200-0054?

Program tangga PMC sendiri disimpan dalam modul memori ROM/FROM — bukan di PCB opsi. Setelah pemasangan pengganti A16B-3200-0054, program PMC yang ada tetap berjalan. Namun, jika kesalahan menyebabkan hilangnya konfigurasi komunikasi PMC-RC (baud rate, pengaturan protokol, parameter alamat), pengaturan ini harus dimasukkan kembali dari parameter cadangan sebelum koordinasi robot-mesin dilanjutkan.
