FANUC A16B-3200-0325 | Seri 18i-A / 180i-A PCB CPU Utama Mandiri — 18i-MA / 18i-TA / 180i-MA / 180i-TA

Backplane Kontrol Mandiri 18i-A

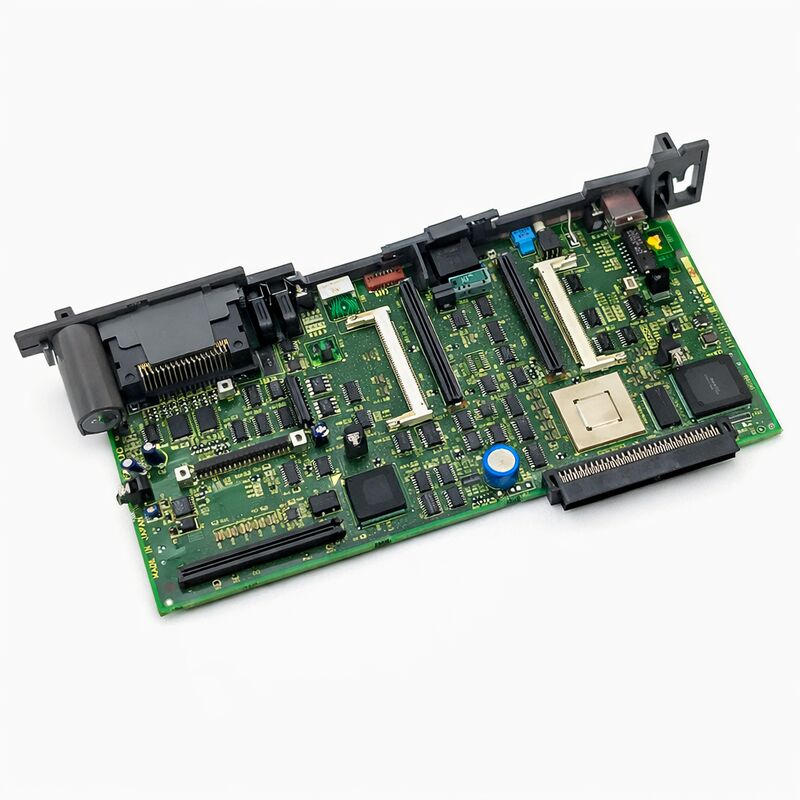

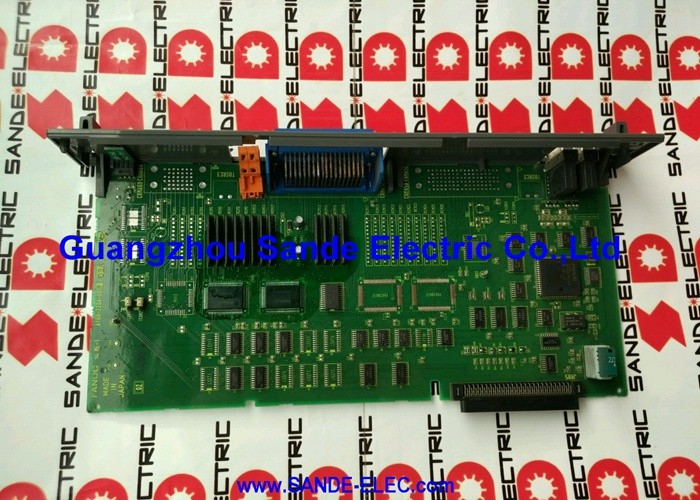

A16B-3200-0325 adalah PCB CPU utama untuk pengontrol CNC Seri 18i-A dan 180i-A FANUC dalam konfigurasi mandiri. Dalam kontrol mandiri, elektronik CNC ditempatkan dalam kabinet terpisah dari panel operator. PCB utama ini adalah backplane dari selungkup kontrol tersebut — papan tempat kartu prosesor CPU, modul komunikasi servo FSSB, kartu grafis, modul memori FROM/SRAM, dan papan opsi dipasang. Ketika papan ini rusak, seluruh kontrol akan rusak bersamanya.

Model 18i/180i A adalah platform CNC i-Series FANUC berkinerja menengah hingga tinggi, yang digunakan di pusat permesinan, pusat pembubutan, dan perkakas mesin gabungan dari tahun 1990-an dan 2000-an. Banyak dari mesin ini masih dalam produksi aktif. Varian 180i-A menambahkan fungsionalitas Open CNC — lingkungan PC berbasis Windows yang berjalan bersama kernel CNC — untuk antarmuka operator kustom dan aplikasi manajemen data. Baik 18i-A maupun 180i-A menggunakan A16B-3200-0325 sebagai papan utama mereka; perbedaan di antara keduanya terletak pada perangkat lunak dan perangkat keras PC yang terpasang, bukan pada PCB ini.

Arsitektur mandiri mengakomodasi lebih banyak slot plug-in daripada desain yang dipasang di LCD FANUC, menjadikannya konfigurasi yang digunakan untuk aplikasi dengan pembebanan opsi yang lebih tinggi.

Spesifikasi Utama

Kritis: Model A Bukan Model B

A16B-3200-0325 adalah papan utama Model A. Papan utama Model B yang lebih baru menggunakan nomor suku cadang yang berbeda (A16B-3200-0421 dan terkait). Papan plug-in Model A dan Model B tidak dapat dipertukarkan — definisi konektor dan faktor bentuk papan berbeda antara kedua generasi. Konfirmasikan generasi model dari label papan yang terpasang dan dari dokumentasi mesin sebelum memesan pengganti.

Disertai Tanpa Papan Plug-In

A16B-3200-0325 hanya papan utama. Kartu prosesor CPU, modul FSSB, kartu grafis, memori FROM/SRAM, dan modul DRAM masing-masing adalah komponen terpisah dengan nomor suku cadang mereka sendiri. Saat mengganti papan utama ini, papan plug-in dari kontrol asli biasanya dapat ditransfer ke pengganti asalkan tidak rusak. Jika kejadian yang merusak papan utama juga merusak papan plug-in, papan tersebut harus dicari secara terpisah.

FAQ

Q1: Semua LED di papan utama mati saat dinyalakan. Apakah papan utama rusak?

Mulai dengan catu daya kontrol, bukan papan utama. Selungkup mandiri berisi papan catu daya khusus (5V / 24V) yang memberi daya pada PCB utama. Catu daya yang rusak menghasilkan gejala nol-LED yang sama dengan biaya penggantian papan utama yang jauh lebih murah. Verifikasi tegangan input dan output catu daya terlebih dahulu. Hanya setelah memastikan catu daya benar dan LED tetap mati, papan utama harus dianggap rusak.

Q2: Kontrol mencapai layar boot FANUC tetapi macet dan tidak melanjutkan ke operasi normal.

Macetnya layar boot pada sistem 18i-A paling sering adalah masalah modul FROM atau SRAM — konten FROM rusak, modul FROM tidak dapat dibaca, atau parameter SRAM tidak valid. Akses menu boot dan periksa status modul FROM. Coba verifikasi FROM dari layar boot. Jika pemeriksaan FROM gagal, modul FROM memerlukan perhatian sebelum operasi normal dapat dilanjutkan — ini adalah masalah papan plug-in, bukan masalah papan utama.

Q3: Bisakah papan plug-in dari sistem 18i-B (Model B) digunakan di A16B-3200-0325?

Tidak. Papan plug-in Model A dan Model B tidak dapat dipertukarkan. Definisi konektor, faktor bentuk papan, dan versi perangkat lunak berbeda antara generasi model. Hanya gunakan papan plug-in yang kompatibel dengan Model A dengan A16B-3200-0325. Identifikasi papan yang kompatibel dari daftar suku cadang asli mesin atau dari label pada papan yang terpasang saat ini.

Q4: Setelah mengganti papan utama, apakah parameter ditransfer secara otomatis dari papan plug-in?

Jika modul SRAM utuh dan ditransfer ke papan utama pengganti, parameter yang tersimpan di dalamnya tersedia setelah pertukaran — asalkan baterai cadangan menjaga data melalui periode mati daya selama perbaikan. Selalu verifikasi kondisi baterai SRAM dan konfirmasikan semua parameter benar dan lengkap sebelum mengembalikan mesin ke produksi.

Q5: Mesinnya adalah 18i-MA. Apakah A16B-3200-0325 juga cocok untuk varian 18i-TA dan 180i?

Ya. A16B-3200-0325 adalah papan utama untuk seluruh platform Seri 18i-A / 180i-A: 18i-MA, 18i-TA, 180i-MA, 180i-TA, dan sub-varian lain dalam generasi Model A. Perbedaan antara sub-tipe pusat permesinan (MA) dan pusat pembubutan (TA) terletak pada konfigurasi perangkat lunak dan parameter, bukan pada perangkat keras papan utama itu sendiri.
