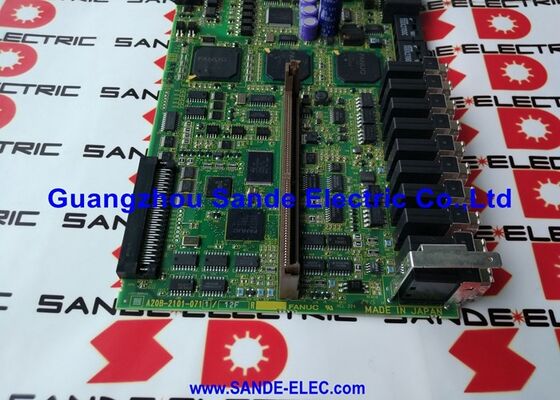

1 PC digunakan Fanuc A16B-3200-0362 Mainboard Tanpa Kartu A16B32000362 A16B-32OO-O362

FANUC A16B-3200-0362 | Seri 0i-A PCB CPU Utama — Prosesor I486DX2/SAS2, Kontroler CNC FS0I

Nomor Suku Cadang: A16B-3200-0362

Produsen: FANUC Corporation (Jepang)

Tipe Produk: Papan Sirkuit Cetak CPU Utama

Seri Papan: A16B-3200

Rentang Kontroler: FS0I — FANUC Seri 0i-A

Prosesor: I486DX2 / SAS2

Aplikasi: Kontrol alat mesin CNC — pusat permesinan, pusat pembubutan, gerinda

Gambaran Umum

A16B-3200-0362 adalah papan sirkuit cetak CPU utama untuk kontroler CNC FANUC Seri 0i-A — generasi awal platform kontrol seri-i FANUC yang membawa teknologi servo digital dan arsitektur jaringan terbuka ke berbagai macam alat mesin produksi.

Papan ini adalah unit pemrosesan pusat dari kontroler 0i-A. Setiap fungsi yang dilakukan CNC — membaca program suku cadang, menghitung interpolasi sumbu, mengelola logika mesin PMC, berkomunikasi dengan penggerak servo, menggerakkan tampilan operator — dikoordinasikan oleh prosesor dan sirkuit terkait pada papan ini.

0i-A menandai langkah signifikan dalam evolusi kontrol FANUC.

Ini adalah generasi seri 0 pertama yang menggunakan antarmuka optik FSSB (Fiber-optic Servo Serial Bus) untuk komunikasi penggerak servo — menggantikan antarmuka kabel PWM dari 0-C sebelumnya dan pendahulunya dengan tautan optik serial berkecepatan tinggi.

Perubahan ini secara substansial meningkatkan kekebalan terhadap kebisingan dan memungkinkan kontroler ditempatkan lebih jauh dari kabinet penggerak tanpa degradasi sinyal.

A16B-3200-0362 adalah papan utama yang mengimplementasikan arsitektur FSSB ini pada platform 0i-A.

Daya prosesor untuk generasi 0i-A disediakan oleh I486DX2 yang dikombinasikan dengan arsitektur ko-prosesor SAS2 (Serial Axis System 2) FANUC.

I486DX2 — turunan 486 dengan jam ganda dari Intel — menyediakan pemrosesan kontrol utama, menjalankan tumpukan perangkat lunak CNC, eksekusi tangga PMC, dan fungsi antarmuka operator.

Arsitektur SAS2 memperluas kemampuan pemrosesan sumbu, menangani perhitungan loop servo frekuensi tinggi yang dibutuhkan kontrol sumbu waktu nyata.

Spesifikasi Utama

Arsitektur Kontroler 0i-A

Pada Seri 0i-A, papan utama adalah inti tempat semua perangkat keras kontroler lainnya terhubung. Modul memori plug-in — FROM (Flash ROM untuk perangkat lunak sistem) dan SRAM (RAM yang didukung baterai untuk parameter dan program) — terpasang langsung ke papan utama.

Antarmuka servo FSSB menghubungkan papan utama ke modul penguat servo melalui kabel serat optik.

Papan antarmuka operator, papan I/O, dan papan fungsi opsional apa pun semuanya berkomunikasi melalui koneksi backplane unit kontroler 0i-A.

Ketika A16B-3200-0362 gagal, seluruh fungsi CNC berhenti. Tidak ada gerakan sumbu, tidak ada eksekusi program, tidak ada tampilan operator.

Mode kegagalan biasanya bersih — kontroler menyala dan berfungsi, atau tidak menyelesaikan urutan startupnya dan menampilkan alarm perangkat keras.

Tanda kegagalan yang bersih ini menyederhanakan isolasi kesalahan: setelah papan tambahan dan catu daya dipastikan baik, papan utama adalah kandidat yang tersisa.

0i-A banyak digunakan di pusat permesinan (0i-MA), pusat pembubutan (0i-TA), dan mesin gerinda.

A16B-3200-0362 digunakan di berbagai varian ini — perangkat kerasnya umum, dengan konfigurasi CNC dan program PMC tertentu yang menentukan jenis mesin.

Prosedur Penggantian — Langkah-langkah Penting

Mengganti A16B-3200-0362 memerlukan persiapan yang cermat. Papan tidak menyimpan data spesifik mesin apa pun dengan sendirinya — semua parameter, program, offset alat, offset koordinat kerja, dan variabel makro kustom disimpan dalam modul SRAM, bukan di papan utama. Sebelum penggantian, modul SRAM dari papan asli harus ditransfer ke papan pengganti jika memungkinkan.

Jika modul SRAM berhasil ditransfer, kontroler dapat kembali beroperasi normal setelah penggantian, hanya dengan alarm baterai (dari status baterai cadangan memori setelah shutdown) yang memerlukan konfirmasi.

Jika transfer SRAM tidak memungkinkan, pemuatan ulang lengkap dari cadangan mesin — termasuk semua parameter CNC, tangga PMC, data kompensasi kesalahan pitch, dan program yang disimpan — diperlukan.

Modul FROM berisi perangkat lunak sistem CNC. Ini harus sesuai dengan versi perangkat lunak yang benar untuk konfigurasi mesin.

Mentransfer modul FROM dari papan asli memastikan kesinambungan versi perangkat lunak. Setelah penggantian papan, selalu nyalakan dengan kontroler dalam stop darurat, verifikasi urutan startup sistem, periksa kesiapan semua sumbu dan spindel, lalu jalankan uji siklus kering sebelum kembali ke produksi.

FAQ

Q1: Kontroler 0i-A menampilkan alarm perangkat keras saat startup dan tidak dapat menyelesaikan urutan boot. Tegangan catu daya telah diverifikasi. Apakah A16B-3200-0362 yang bermasalah?

Alarm perangkat keras startup dengan tegangan catu daya yang terkonfirmasi menunjukkan papan utama sebagai tersangka utama. Periksa kode alarm pada layar startup kontroler — alarm startup 0i-A diberi nomor, dan kode spesifik menunjukkan pemeriksaan perangkat keras mana yang gagal.

Jika kode mengarah ke subsistem CPU atau memori, A16B-3200-0362 perlu diganti.

Juga verifikasi dudukan modul FROM dan SRAM — modul memori yang terpasang sebagian menghasilkan alarm perangkat keras startup tanpa papan utama yang bermasalah.

Q2: Modul SRAM dari A16B-3200-0362 lama sedang ditransfer ke papan pengganti. Baterai cadangan memori habis. Apakah parameter akan hilang?

Jika baterai habis sebelum pertukaran, SRAM sudah kehilangan datanya — kehilangan data terjadi saat baterai habis, bukan selama pertukaran papan. Setelah baterai habis dan SRAM kehilangan daya, semua data yang disimpan (parameter, program, offset alat) akan terhapus.

Pemuatan ulang lengkap dari cadangan diperlukan.

Jika baterai baru saja rusak dan data SRAM masih utuh, transfer modul SRAM dengan cepat — data SRAM dipertahankan untuk waktu singkat tanpa baterai jika daya tetap terjaga.

Q3: Setelah memasang A16B-3200-0362 pengganti dan memuat ulang semua parameter, penggerak servo menghasilkan alarm komunikasi FSSB. Kabel servo tidak rusak. Apa yang harus diperiksa?

Alarm FSSB setelah penggantian papan dengan kabel yang dipastikan baik menunjukkan ketidakcocokan parameter servo — parameter alamat sumbu FSSB harus sesuai dengan urutan fisik penggerak yang terhubung pada bus serat optik.

Verifikasi parameter konfigurasi FSSB, terutama penetapan ID sumbu, terhadap dokumentasi pembuat mesin.

Parameter ID sumbu servo yang hilang atau salah menyebabkan tautan FSSB gagal bahkan dengan koneksi optik yang secara fisik utuh.

Q4: Apakah A16B-3200-0362 sama dengan papan yang digunakan di kontroler generasi 0i-B, 0i-C, atau 0i-D?

Tidak. Setiap generasi seri 0 menggunakan seri papan utama yang berbeda. 0i-A menggunakan papan seri A16B-3200-036x.

0i-B dan generasi selanjutnya menggunakan nomor papan yang berbeda dengan prosesor dan arsitektur yang berbeda.

Papan-papan ini tidak dapat dipertukarkan antar generasi.

Selalu verifikasi generasi kontroler yang tepat (0i-A, 0i-B, dll.) sebelum memesan papan utama pengganti.

Q5: A16B-3200-0362 telah dihentikan. Apa saja pilihan realistis untuk menjaga mesin yang dikontrol 0i-A tetap berjalan?

Tiga jalur tersedia. Pertama, papan yang diperbaiki atau direkondisi dari penyedia layanan spesialis FANUC — papan dapat diperbaiki dan unit rekondisi dengan garansi dapat diperoleh dari pasar sekunder.

Kedua, unit surplus yang bersumber dari mesin yang dinonaktifkan — ini harus diuji bebannya sebelum dipasang.

Ketiga, peningkatan kontroler — dalam beberapa kasus, peningkatan dari 0i-A ke kontroler 0i-F generasi saat ini layak secara ekonomi untuk mesin dengan masa pakai yang tersisa lama, terutama jika beberapa papan 0i-A mengalami kegagalan.

Opsi ketiga memerlukan re-komisioning penuh parameter servo dan spindel.
