FANUC A16B-3200-0425 | F21i-B DPL Separate Main CPU PCB — Series 21i-B CNC

Papan Inti Pengontrol 21i-B

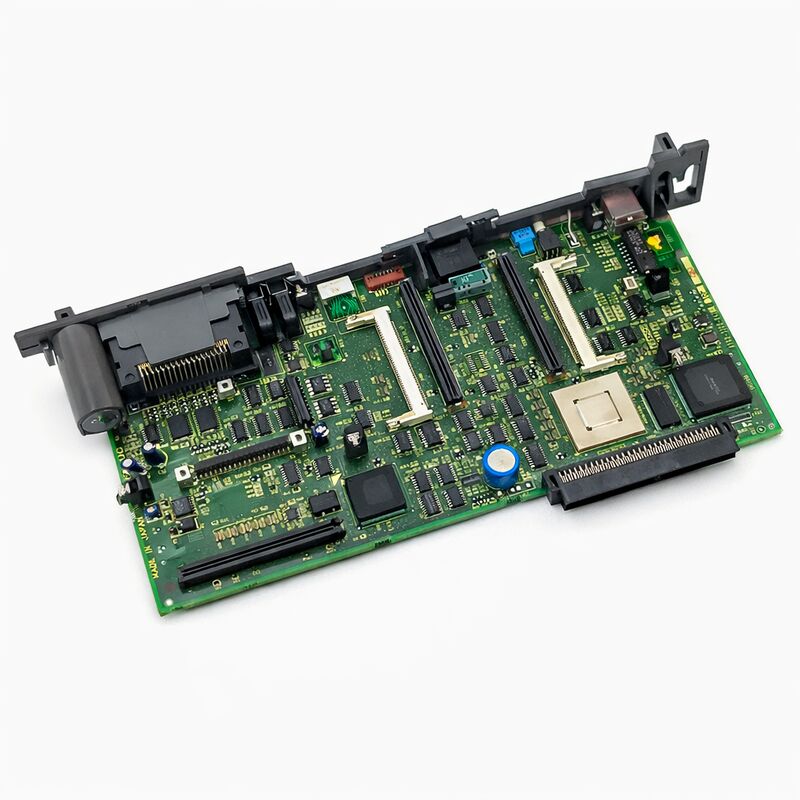

A16B-3200-0425 adalah PCB CPU utama untuk CNC Seri 21i-B FANUC — papan yang menjalankan perangkat lunak sistem operasi CNC, mengeksekusi program tangga PMC, mengelola antarmuka memori dan I/O, serta mengoordinasikan semua fungsi pengontrol melalui backplane. Ketika papan ini gagal, pengontrol tidak dapat dioperasikan dan mesin berhenti total.

Seri 21i-B adalah platform i-series ringkas FANUC untuk mesin perkakas ukuran kecil hingga menengah — mesin bubut, pusat permesinan kecil, dan mesin multifungsi yang biasanya menjalankan dua hingga empat sumbu terkontrol. Ini memberikan kualitas dan keandalan i-series dalam kumpulan fitur yang lebih kecil daripada 16i dan 18i. Lingkungan pemrograman (G-code standar, FANUC Macro B, antarmuka operator yang familiar) umum untuk platform i-series yang lebih besar, sehingga program suku cadang dan prosedur operator ditransfer tanpa perubahan.

DPL Terpisah mengidentifikasi arsitektur: elektronik CPU dan antarmuka tampilan berada pada papan terpisah. Papan CPU menangani semua pemrosesan secara independen dan terhubung ke unit tampilan melalui koneksi antarmuka yang ditentukan. Jika tampilan gagal, papan CPU tidak berubah — begitu pula sebaliknya. Penggantian ditargetkan hanya pada komponen yang rusak.

Spesifikasi Utama

21i-B vs 16i dan 18i — Papan Ini Tidak Dapat Dipertukarkan

Seri A16B-3200 mencakup papan CPU utama di berbagai generasi CNC i-series. A16B-3200-0425 secara khusus adalah varian F21i-B. 16i, 18i, dan 21i menggunakan nomor suku cadang papan CPU utama yang berbeda dalam keluarga ini — arsitektur listrik, antarmuka perangkat lunak, dan konektivitas periferal berbeda antara keluarga pengontrol. Memasang A16B-3200-0425 di 16i atau 18i akan menyebabkan kegagalan startup. Pastikan mesin adalah Seri 21i-B sebelum memesan.

Mengganti Papan Ini — Pencadangan Data Wajib

Penggantian A16B-3200-0425 dilengkapi dengan perangkat lunak sistem operasi CNC pabrik di FROM-nya. Data spesifik mesin — parameter CNC, program tangga PMC, parameter PMC, kompensasi kesalahan pitch, dan program tersimpan — berada di modul memori dan harus dipulihkan dari cadangan setelah penggantian papan.

Cadangkan semua data mesin sebelum melepas papan asli. Jika pencadangan lengkap, pemulihan data adalah proses yang ditentukan. Tanpa cadangan, memulihkan mesin memerlukan pembangunan kembali set parameter dari dokumentasi — memakan waktu dan membutuhkan pengetahuan mendalam tentang konfigurasi asli mesin.

Sebelum menyimpulkan papan telah gagal, periksa tegangan catu daya kontrol dan pastikan semua konektor backplane dan modul memori terpasang sepenuhnya — catu daya yang gagal atau konektor yang sebagian terlepas menghasilkan gejala yang identik dengan papan CPU yang gagal dengan biaya yang jauh lebih murah.

FAQ

Q1: Kesalahan RAM muncul saat dinyalakan setelah kegagalan daya. Apakah A16B-3200-0425 rusak?

Kesalahan RAM setelah kegagalan daya paling sering berarti kehilangan data SRAM yang disebabkan oleh habisnya baterai — baterai yang menjaga data parameter selama mati daya telah habis. Periksa tegangan baterai dan ganti. Pulihkan parameter dari cadangan. Hanya jika alarm tetap ada setelah penggantian baterai dan pemulihan parameter, papan CPU harus diselidiki.

Q2: Setelah peristiwa petir, tidak ada LED yang menyala di papan. Apakah papan rusak?

Periksa unit catu daya pengontrol sebelum papan. Peristiwa petir sering merusak komponen catu daya melalui tegangan berlebih transien. Jika catu daya tidak memberikan tegangan yang benar, papan tidak menunjukkan tanda kehidupan meskipun tidak rusak. Ukur tegangan suplai pada input daya papan sebelum menyimpulkan papan yang bermasalah.

Q3: Papan pengganti telah dipasang dan pengontrol menyala, tetapi fungsi mesin berperilaku tidak benar. Parameter telah dipulihkan dari cadangan.

Perilaku yang salah setelah pemulihan menunjukkan bahwa cadangan tidak lengkap atau versi perangkat lunak FROM pada papan pengganti berbeda dari yang asli. Versi FROM yang berbeda mungkin menafsirkan beberapa nilai parameter secara berbeda atau menerapkan default yang berbeda. Bandingkan versi FROM antara papan asli dan pengganti — jika berbeda, memuat versi FROM yang benar adalah langkah pertama sebelum pemecahan masalah parameter lebih lanjut.

Q4: Bagaimana kerusakan papan CPU dikonfirmasi tanpa papan pengganti yang tersedia?

Dokumentasikan semua kode alarm dan urutannya saat startup. Periksa indikator LED diagnostik papan — statusnya pada saat startup gagal sesuai dengan tahap kegagalan tertentu dalam manual pemeliharaan pengontrol. Silangkan status LED dan kode alarm dengan diagram alur diagnostik papan CPU di manual pemeliharaan. Hubungi dukungan teknis FANUC dengan informasi lengkap ini.

Q5: Apakah A16B-3200-0425 kompatibel dengan pengontrol 16i atau 18i mana pun?

Tidak. A16B-3200-0425 adalah varian F21i-B. 16i, 18i, dan 21i menggunakan spesifikasi papan CPU utama yang berbeda dalam keluarga A16B-3200 — arsitektur dan konektivitas periferal berbeda antara keluarga pengontrol ini. Memasang papan ini di 16i atau 18i akan menyebabkan kegagalan startup.
