| Tempat asal | Jepang |
| Nama merek | FANUC |
| Sertifikasi | CE ROHS |
| Nomor model | A16B-3200-0429 |
Nomor Bagian:A16B-3200-0429
Produsen:FANUC Corporation (Jepang)
Jenis produk:Standalone PCB CPU Utama
Seri papan:A16B-3200
Deskripsii-B Stand Alone Control CPU Utama PCB PCB CPU Utama (# 18i/180i Model B)

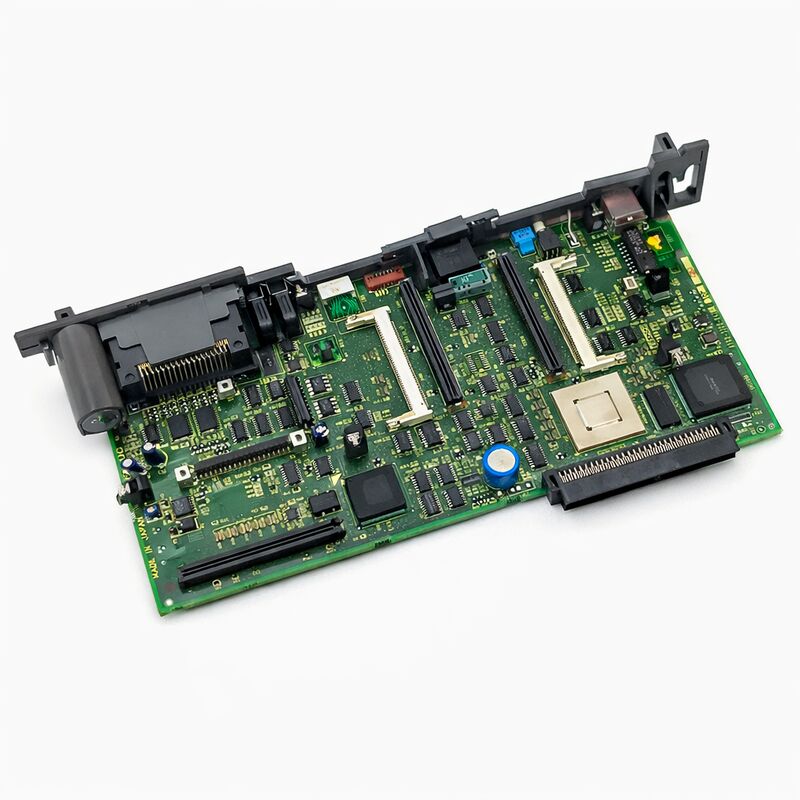

A16B-3200-0429 adalah PCB CPU utama mandiri untuk pengontrol CNC Seri 18i dan 180i Model B FANUC.Ini adalah papan di tengah i-B controller tunggal PCB yang membawa prosesor utama, pengontrol FSSB (Fiber-optic Servo Serial Bus) untuk komunikasi servo drive, dan prosesor grafis untuk tampilan operator, semuanya terintegrasi pada satu papan dengan plug-in FROM, SRAM,dan modul memori DRAM.
18i-B dan 180i-B adalah salah satu platform CNC berkinerja tinggi yang paling banyak digunakan di generasi mereka.
18i-B melayani pusat pengolahan dan pusat pemutar yang membutuhkan kapasitas sumbu yang lebih besar dan pemrosesan yang lebih cepat daripada 21i yang ditawarkan,sementara 180i-B memperluas arsitektur yang sama ke pusat pemesinan format besar dan aplikasi multi-spindle.
Kedua platform bergantung pada papan CPU utama ini untuk setiap fungsi kontrol - program interpolasi, eksekusi tangga PMC, generasi perintah servo, kontrol spindle,dan manajemen antarmuka operator semua berasal dari sini.
Penghargaan "standalone" membedakan papan ini dari versi yang dipasang LCD dari generasi yang sama.terpisah dari unit tampilan.
Sebuah kabel menghubungkan papan berdiri sendiri ke perakitan tampilan. pemisahan ini memberikan fleksibilitas pemeliharaan: papan CPU dan unit tampilan dapat dilayani secara independen,dan jenis papan CPU yang sama melayani instalasi dengan konfigurasi tampilan yang berbeda.
| Parameter | Nilai |
|---|---|
| Nomor Bagian | A16B-3200-0429 |
| Produsen | FANUC Corporation |
| Jenis Produk | Standalone PCB CPU Utama |
| Seri Papan | A16B-3200 |
| Sistem yang Kompatibel | Seri 18i-B, 18i-MB/TB, 180i-B, 180i-MB/TB |
| Arsitektur | Standalone (unit terpisah dari tampilan) |
| Servo Interface | FSSB (Servo Serial Bus Servo Fiber Optic) |
| Modul Memori | FROM, SRAM, DRAM (tipe plug-in) |
| Asal usul | Jepang |
| Suhu operasi | 0 55°C |
| Suhu penyimpanan | -20 70°C |
| Kelembaban | Tidak kondensasi, 20~80% RH |
| Status | Dihentikan oleh Produsen |
| Setelah Pemasangan | Parameter penuh dan program perlu diisi ulang |
Seri 18i-B merupakan generasi kedua dari FANUC i-series CNC.
Generasi B menyempurnakan platform yang lebih cepat pengolahan CPU, memperluas kapasitas memori, meningkatkan fungsi mesin berkecepatan tinggi, dan meningkatkan nano-interpolasi untuk pekerjaan kontur presisi.
Untuk mesin alat yang menggunakan 18i-B, perbaikan dibandingkan generasi A adalah konkret dan terukur.Waktu siklus pada bagian kontur yang kompleks dipersingkat karena pengontrol dapat memproses lebih banyak blok program per detik.
Keakuratan kontur meningkat karena tingkat pemrosesan yang lebih tinggi mengurangi kesalahan interpolasi pada jalur alat melingkar dan spiral.
18i-B menjadi pengontrol pilihan untuk pusat pemesinan high-end di otomotif, aerospace,dan sektor cetakan mati di mana perbedaan kinerja ini secara langsung mempengaruhi kualitas bagian dan tingkat produksi.
A16B-3200-0429 adalah yang memberikan kinerja ini. semua pekerjaan komputasi dari 18i-B, algoritma kontrol servo, logika PMC, interpolasi berjalan di papan ini.Ketika papan berfungsi dengan benar, tidak ada yang terlihat.
Mesin berjalan, suku cadangnya akurat, dan produksi terus berlanjut.
A16B-3200-0429 termasuk pengontrol FSSB yang mengelola komunikasi servo antara CNC dan modul amplifier servo.FSSB (Fiber-optic Servo Serial Bus) mengirimkan perintah posisi dan menerima umpan balik encoder melalui serat optik, metode komunikasi noise-immun yang menggantikan antarmuka PWM analog dari generasi FANUC CNC sebelumnya.
Memiliki pengontrol FSSB terintegrasi ke papan CPU utama berarti bahwa komunikasi servo dan interpolasi CNC digabungkan erat di papan yang sama.Siklus pembaruan servo disinkronkan langsung ke siklus pemrosesan CNC.
Integrasi yang ketat ini adalah bagian dari apa yang memberikan 18i-B karakteristik kinerja servo.
Ketika A16B-3200-0429 gagal, alarm komunikasi FSSB sering muncul pada semua poros secara bersamaan karena pengontrol FSSB untuk semua penguat servo yang terhubung berada di papan tunggal ini.
Pola ini, di mana semua sumbu kehilangan komunikasi FSSB sekaligus daripada satu sumbu pada suatu waktu,adalah salah satu indikator bahwa kesalahan berada di papan CPU utama dan bukan di servo amplifier individu atau kabel serat.
Penggantian A16B-3200-0429 membutuhkan prosedur pemulihan data lengkap. modul memori papan baru dimulai dalam keadaan default pabrik. perangkat lunak operasi CNC di FROM benar,tapi setiap mesin-spesifik parameter di SRAM kosong.
Parameter yang harus dipulihkan mencakup semua aspek konfigurasi mesin ∙ batas gerakan sumbu, pengaturan servo gain, parameter spindle, PMC timer dan nilai counter yang telah ditetapkan sebelumnya,tabel kompensasi kesalahan pitch, alat register offset, dan program tangga PMC lengkap.
Tanpa data ini, pengendali menolak untuk memulai atau beroperasi dengan cara yang tidak sesuai dengan mesin yang dikendalikan.
Oleh karena itu, cadangan sistem lengkap sebelum penggantian papan sangat penting.
Untuk mesin tanpa cadangan saat ini, mencoba penggantian papan sebelum membuat salah satu adalah risiko yang signifikan.adalah proses yang panjang dan rentan terhadap kesalahan yang biasanya membutuhkan dukungan teknik FANUC.
Q1: Semua sumbu servo secara bersamaan menunjukkan alarm komunikasi FSSB. Kabel servo dan servo amplifier telah diperiksa dan tidak rusak. Apakah A16B-3200-0429 yang salah?
Alarm FSSB simultan pada semua poros dengan kabel dan amplifier yang baik yang dikonfirmasi sangat mempengaruhi pengontrol FSSB pada papan CPU utama.Semua saluran sumbu FSSB berbagi pengontrol FSSB pada A16B-3200-0429.
Sebuah kesalahan dalam sirkuit umum ini mempengaruhi semua saluran sekaligus.
Jika alarm terus berlanjut, penggantian papan adalah tindakan yang tepat.
Q2: Kontroler 18i-B gagal menyelesaikan urutan startupnya dan menampilkan alarm sistem. Kode alarm menunjukkan kesalahan membaca dari. Apakah papan CPU utama gagal?
Kesalahan membaca FROM menunjuk ke modul FROM (plug-in flash memory card) yang menampung perangkat lunak operasi CNC (CNC operating software) dan bukan harus ke papan CPU utama itu sendiri.
Modul FROM adalah komponen terpisah yang dimasukkan ke dalam soket pada A16B-3200-0429.
Pertama, lepaskan dan pasang ulang modul FROM. Jika kesalahan tetap terjadi dengan modul yang dipasang dengan benar, modul FROM itu sendiri mungkin rusak.
Hanya jika modul FROM baru tidak menyelesaikan kesalahan harus diduga papan CPU utama.
P3: Pembuat mesin membutuhkan versi perangkat lunak CNC tertentu. A16B-3200-0429 yang diperbarui tersedia tetapi versi FROMnya tidak diketahui. Bagaimana hal ini harus ditangani?
Versi FROM menentukan fitur perangkat lunak CNC, rentang parameter, dan kompatibilitas PMC.mengidentifikasi versi FROM pada papan dengan membaca labelnya atau memeriksa layar informasi sistem CNC selama startup.
Jika versi FROM tidak sesuai dengan kebutuhan mesin, modul FROM dengan versi yang benar harus diperoleh dan dipasang.
Komponen lain dari papan CPU utama tidak bergantung pada versi; hanya konten FROM yang harus sesuai dengan persyaratan perangkat lunak mesin.
P4: Setelah memasang pengganti A16B-3200-0429 dan memulihkan semua parameter, parameter servo sumbu tertentu menghasilkan alarm servo selama operasi.
Servo alarm setelah pemulihan parameter dengan papan baru biasanya berarti beberapa nilai parameter servo tidak benar.
Penyebab yang paling umum adalah bahwa versi perangkat lunak servo pada FROM papan baru berbeda dari yang asli, dan beberapa nomor parameter atau kisaran telah berubah antara versi.
Tinjau kode alarm, identifikasi parameter servo tertentu yang terkait dengannya, dan verifikasi nilai parameter itu terhadap dokumentasi pembuat mesin atau cadangan papan asli.
Penyesuaian parameter yang terpengaruh ke nilai yang sesuai dengan versi perangkat lunak servo yang dipasang biasanya menyelesaikan masalah ini.
P5: Mesin 18i-B berusia 15 tahun dan A16B-3200-0429 dihentikan. Apakah penggantian CNC (retrofit) adalah pilihan yang lebih baik daripada penggantian PCB?
Ekonomi tergantung pada sisa nilai produktif mesin dan ruang lingkup komponen penuaan lainnya.Penggantian papan CPU utama ditargetkan dan hemat biaya jika sisanya pengontrol, PSU, I/O unit adalah dalam kondisi baik.
Sebuah retrofit CNC lengkap mengganti seluruh pengontrol dengan setara modern, menghilangkan kekhawatiran ketersediaan papan warisan tetapi membutuhkan investasi dalam komisi, parameter re-entry,dan perangkat keras servo amplifier yang berpotensi diperbarui.
Untuk mesin berusia 15 tahun yang secara mekanis sehat dengan alasan bisnis yang baik untuk melanjutkan produksi, penggantian papan biasanya merupakan pilihan pertama yang lebih baik.
Opsi retrofit lebih masuk akal ketika beberapa komponen pengontrol menua secara bersamaan.
