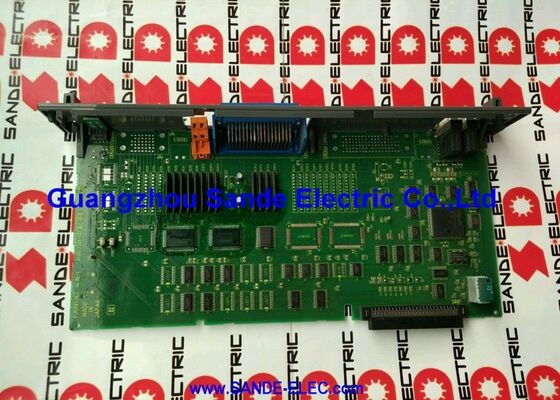

1 PC Fanuc Baru A16B-3200-0450 Main CPU Board A16B32000450 A16B-32OO-O45O

FANUC A16B-3200-0450 ∙ CPU utama PCB ∙ CNC dan Robot Controller, F-BUS Backplane, Jepang Asal

Nomor Bagian:A16B-3200-0450

Produsen:FANUC Corporation (Jepang)

Jenis produk:Main CPU Printed Circuit Board

Seri papan:A16B-3200

Aplikasi:Kontroler CNC FANUC dan kontroler robot (termasuk LR-Mate)

Fungsi:Core processor board yang mengintegrasikan modul CPU, kartu sumbu, modul FROM/SRAM

Antarmuka:F-BUS backplane

Varian Catatan:Tanpa konverter DC

Gambaran umum

A16B-3200-0450 adalah papan sirkuit cetak CPU utama untuk platform pengontrol CNC dan robot FANUC. In the A16B-3200 series — FANUC's family of main processor boards covering multiple CNC and robot controller generations — this board functions as the central processing unit that coordinates all controller operationsEksekusi program, logika PMC, manajemen memori, servo dan komunikasi spindle, dan antarmuka operator semuanya melewati papan CPU utama.

Dalam aplikasi pengendali robot, A16B-3200-0450 terutama dikaitkan dengan seri FANUC LR-Mate, robot meja kompak yang banyak digunakan untuk perakitan, penanganan bahan,dan mesin presisi di lingkungan manufaktur.

Papan mengintegrasikan modul CPU, kartu kontrol sumbu, dan modul memori FROM / SRAM dalam perakitan terpadu, menyediakan inti pemrosesan lengkap untuk pengontrol.

Antarmuka backplane F-BUS menghubungkan papan utama ini ke papan lain di rak pengontrol.

Papan pilihan daya, papan I/O, kartu sumbu tambahan, dan papan komunikasi terhubung ke backplane dan berkomunikasi dengan CPU utama melalui F-BUS.

Backplane mendistribusikan daya, alamat, dan sinyal data di semua papan yang dipasang.

Spesifikasi Utama

Papan CPU utama Prosesor Pusat Controller

Dalam arsitektur CNC dan pengontrol robot FANUC, papan CPU utama adalah komponen pemrosesan tingkat tertinggi.logika tangga PMC (Programmable Machine Controller), dan semua fungsi tingkat tinggi yang membuat pengontrol berguna: interpretasi program, interpolasi, manajemen tampilan operator, komunikasi dengan sistem eksternal.

Papan CPU utama tidak secara langsung berinteraksi dengan servo drive atau kabel lapangan mesin dalam sebagian besar konfigurasi.

Ini beroperasi pada tingkat pemrosesan sinyal dan logika. perintah servo dari papan CPU perjalanan ke amplifier servo melalui sirkuit kontrol sumbu dalam kasus A16B-3200-0450,kartu sumbu terintegrasi ke dalam kumpulan papan.

Bidang I/O input dan output mesin melewati papan I/O khusus di rak pengontrol.

Pemisahan arsitektur ini berarti bahwa kesalahan papan CPU utama menghasilkan alarm sistem tingkat tinggi daripada drive atau alarm I / O khusus perangkat keras.

Papan CPU utama yang gagal biasanya mencegah pengontrol dari memulai sama sekali, atau menyebabkan urutan startup berhenti dengan kesalahan CPU atau alarm kesalahan sistem.

Modul Terintegrasi FROM/SRAM dan Axis Card

The A16B-3200-0450's integration of the FROM/SRAM module and axis card into the main board assembly is an architectural characteristic shared with several FANUC controller generations designed for compact or embedded applications.

FROM (Flash ROM) menyimpan perangkat lunak operasi pengontrol CNC atau robot perangkat lunak sistem yang dimuat pengontrol pada saat menyala.

SRAM menyimpan parameter, data program, dan data lain yang harus bertahan saat daya dihapus tetapi perlu dapat ditulis selama operasi.

SRAM ini didukung baterai; baterai mempertahankan data selama mati daya.

Dalam konteks robot LR-Mate,kumpulan terintegrasi ini memberikan pengontrol kompak kapasitas pemrosesan penuh dalam jejak fisik minimal sesuai untuk tujuan desain LR-Mate sebagai kecil, robot hemat ruang untuk lingkungan manufaktur yang padat.

Konteks Kontroler Robot LR-Mate

Robot LR-Mate dari FANUC adalah salah satu robot industri kompak yang paling banyak digunakan di dunia.

Seri LR-Mate digunakan secara luas untuk merawat mesin, perakitan, inspeksi, dan penanganan bahan di otomotif, elektronik, pengolahan makanan, dan manufaktur presisi.

Pengendali yang mengarahkan robot ini bergantung pada papan CPU utama untuk menjalankan program gerak robot, mengolah input sensor, dan mengelola enam sumbu servo robot.

Ketika A16B-3200-0450 gagal di kontroler LR-Mate, robot berhenti.

Dampak pada produksi sepenuhnya tergantung pada apa yang dilakukan robot untuk aplikasi mesin menjaga memberi makan alat mesin CNC, mesin CNC juga berhenti karena tidak ada bagian loading dan unloading.

Mendapatkan papan CPU utama diganti dengan cepat secara langsung terkait dengan meminimalkan dampak produksi dari kegagalan.

FAQ

Q1: Pengendali FANUC menunjukkan alarm saat menyala yang menunjukkan kesalahan CPU atau kegagalan inisialisasi sistem. Pengendali tidak dapat menyelesaikan urutan startupnya. Apakah ini adalah papan CPU utama?

Kesalahan CPU atau alarm kegagalan sistem pada saat startup konsisten dengan kesalahan papan CPU utama, tetapi juga dapat disebabkan oleh modul memori yang gagal (FROM atau SRAM),sebuah catu daya yang memberikan tegangan yang salah ke papan, atau masalah konektor backplane.

Sebelum menyimpulkan bahwa papan CPU utama telah gagal, periksa tegangan catu daya ke papan dan periksa semua konektor backplane.

Jika daya dan koneksi dikonfirmasi baik, papan CPU utama atau modul memori terintegrasi adalah lokasi kesalahan.

Q2: Data SRAM pengontrol hilang selama pemadaman listrik. Setelah pemulihan daya, semua parameter harus diisi ulang. Apakah A16B-3200-0450 yang salah?

Kehilangan data selama kegagalan listrik adalah masalah kegagalan baterai, bukan kegagalan papan CPU utama.

Baterai SRAM yang melindungi data parameter A16B-3200-0450 telah habis ganti baterai, isi ulang semua parameter dari cadangan, dan kembalikan operasi normal.

Buat jadwal penggantian baterai secara teratur berdasarkan umur baterai untuk mencegah terjadinya kekambuhan.

Q3: Sebuah pengganti A16B-3200-0450 diperoleh. Setelah instalasi, pengontrol dimulai tetapi robot tidak bergerak dengan benar ¢ beberapa sumbu memiliki posisi yang salah.

Posisi sumbu yang salah setelah penggantian papan hampir pasti merupakan masalah parameter.

Semua parameter khusus robot data kalibrasi poros, konfigurasi model robot, pengaturan muatan, dan parameter sistem harus dimuat sebelum robot dapat beroperasi dengan benar.Mengembalikan semua parameter dari cadangan.

Jika cadangan lengkap tidak tersedia, robot akan membutuhkan kalibrasi ulang untuk menetapkan posisi dasar sumbu yang benar.

Q4: Kontroler robot LR-Mate berusia 12 tahun. Papan CPU utama menunjukkan kesalahan komunikasi intermiten antara papan utama dan penguat servo. Apa yang harus diselidiki?

Kesalahan komunikasi servo intermiten pada papan CPU utama yang tua menunjukkan degradasi kondensator elektrolitik di bagian catu daya papan atau sirkuit pengkondisian sinyal.Waktu komunikasi menjadi marginal ketika tegangan pasokan memiliki riak yang berlebihan.

Periksa kontak konektor backplane Oksidasi pada kontak ini juga dapat menyebabkan kesalahan komunikasi intermiten Jika pembersihan konektor tidak menyelesaikan masalah,perbaikan papan (penggantian kondensator) atau penggantian papan sesuai.

T5: Dapatkah A16B-3200-0450 digunakan dalam setiap pengontrol CNC FANUC dari seri A16B-3200, atau apakah terbatas pada model tertentu?

Seri A16B-3200 berisi papan CPU utama untuk generasi pengontrol FANUC yang berbeda, masing-masing dioptimalkan untuk arsitektur prosesor spesifiknya, konfigurasi memori, dan protokol backplane.

A16B-3200-0450 melayani model pengendali yang dirancang untuk terutama pengendali robot LR-Mate dan aplikasi CNC yang kompatibel.

Ini tidak dapat diganti untuk papan CPU utama dengan nomor bagian yang berbeda dalam seri, bahkan jika konektor fisik tampaknya kompatibel.
