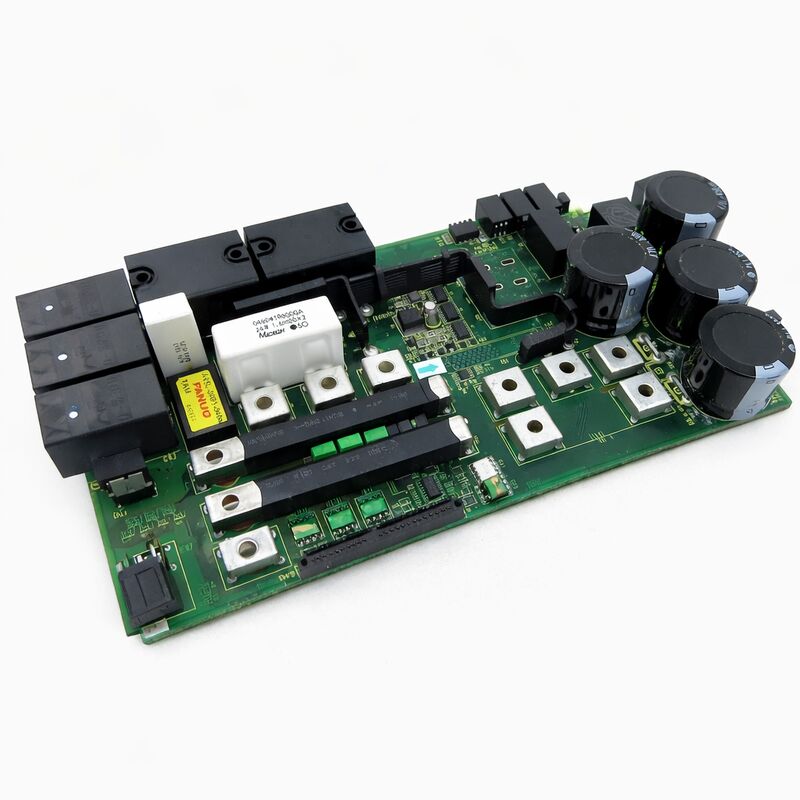

Penggunaan FANUC A16B-3200-0521 A16B32000521 A16B-32OO-O521

FANUC A16B-3200-0521

Nomor Bagian:A16B-3200-0521

Produsen:FANUC Corporation (Jepang)

Jenis produk:Kontrol mandiri PCB CPU utama

Seri papan:A16B-3200

Deskripsii-A Standalone Control Main CPU PCB

Aplikasi:Sistem pengontrol CNC seri FANUC i-A

Catatan:Pemrograman diperlukan semua parameter dan program harus dimuat kembali setelah instalasi

Gambaran umum

A16B-3200-0521 adalah PCB CPU utama yang berdiri sendiri untuk pengontrol CNC seri i-A FANUC.Penghargaan "Stand Alone Control" mengidentifikasi ini sebagai papan pemroses utama independen, versi yang menangani semua pemrosesan kontrol CNC pada satu, papan tertutup sendiri tanpa memerlukan sub-CPU terpisah atau papan pemrosesan sekunder untuk menyelesaikan fungsinya.

Semua yang dibutuhkan pengendali untuk menjalankan proses inti - interpolasi, pelaksanaan PMC, komunikasi servo, manajemen memori, dan kontrol antarmuka operator - berasal dari papan ini.

Dalam seri FANUC A16B-3200, sebutan i-A menempatkan papan ini dalam generasi pertama platform CNC seri i FANUC.

Seri i mewakili kemajuan yang signifikan dibandingkan dengan seri B sebelumnya, prosesor yang lebih cepat, presisi yang lebih tinggi, jumlah sumbu yang diperluas, lebih banyak penyimpanan program,dan pengenalan FSSB (Fiber-optic Servo Serial Bus) sebagai antarmuka komunikasi servo standar.

A16B-3200-0521 adalah papan CPU utama yang merealisasikan kemampuan ini dalam konfigurasi pengontrol mandiri.

Desain papan "standalone" adalah salah satu dari dua pendekatan arsitektur dalam seri i: standalone (di mana papan CPU utama adalah lengkap,unit independen) dan dipasang LCD (di mana CPU dan tampilan terintegrasi).

Versi mandiri memungkinkan papan CPU utama untuk diganti secara independen dari unit tampilan, dan memungkinkan papan CPU yang sama untuk digunakan dengan konfigurasi tampilan yang berbeda.

Fleksibilitas ini adalah salah satu alasan papan berdiri sendiri adalah pilihan yang disukai untuk pemasangan mesin alat yang lebih besar dan lebih kompleks.

Spesifikasi Utama

i-A Generasi CNC Konteks Platform

Generasi FANUC CNC i-A digunakan secara luas di seluruh industri mesin alat dari akhir 1990-an hingga pertengahan 2000-an.

Generasi ini menggerakkan populasi besar pusat pemesinan, pusat pemutar, penggiling, dan mesin produksi multi-sumbu yang masih dalam layanan produktif saat ini.

Papan CPU utama i-A adalah inti dari controller ?? tanpa berfungsi dengan benar, mesin tidak beroperasi.

Konfigurasi mandiri yang digunakan dalam A16B-3200-0521 menempatkan papan CPU utama di rak pengontrol, yang terhubung ke backplane F-BUS.

Backplane mendistribusikan daya dan komunikasi ke semua papan di rak ¢ kartu antarmuka servo, modul memori, papan PMC, kartu I / O, dan modul grafis semuanya terhubung ke bus bersama ini.A16B-3200-0521 adalah master di bus ini.

Ini menginisialisasi bus pada saat menyala, menentukan papan mana yang ada, dan mengalokasikan bandwidth komunikasi di antara mereka.

FSSB menghubungkan pengolahan servo papan CPU utama ke modul amplifier servo melalui kabel serat optik.

Antarmuka optik berkecepatan tinggi ini menyediakan perintah posisi servo dan menerima umpan balik pengkode motor pada tingkat pembaruan tinggi yang dibutuhkan pemesinan multi-sumbu yang tepat.

A16B-3200-0521 berisi sirkuit antarmuka FSSB yang memungkinkan komunikasi servo berkecepatan tinggi ini.

Standalone vs LCD-Mounted Arsitektur

Papan berdiri sendiri dan papan yang dipasang LCD melayani platform CNC i-A yang sama tetapi berbeda dalam integrasi fisik mereka dengan tampilan.

Sebuah papan CPU utama yang dipasang pada LCD berada di belakang panel tampilan, yang terhubung langsung ke elektronik tampilan.

Jika salah satu komponen gagal, seluruh komponen mungkin perlu perawatan.

Papan A16B-3200-0521 berdiri sendiri terletak di rak pengontrol, terpisah dari tampilan.

Papan antarmuka tampilan terpisah dan kabel menghubungkan output tampilan CPU ke panel.

Pemisahan fisik ini memiliki keuntungan pemeliharaan ∙ kesalahan tampilan tidak melibatkan papan CPU, dan kesalahan papan CPU tidak memerlukan pemisahan tampilan.

Untuk pemasangan mesin di mana rak pengontrol terletak jauh dari posisi operator mesin, pemasangan panel di lemari listrik terpisah,atau mesin dengan unit CNC jarak jauh fleksibilitas arsitektur mandiri dalam pengaturan fisik sangat berguna.

Pemulihan Data Setelah Pemasangan

Fakta operasional yang paling penting tentang A16B-3200-0521 adalah persyaratan pemrograman setelah penggantian.FROMnya berisi perangkat lunak operasi CNC untuk seri i-A, tetapi FROM berada pada standar pabriknya.

Konfigurasi khusus mesin belum dimuat.

Setiap mesin yang menjalankan papan ini memiliki seperangkat parameter yang unik: batas gerakan sumbu, pengaturan servo gain, konfigurasi spindle, PMC timer dan nilai counter, tabel kompensasi kesalahan pitch,dan set penuh parameter fungsional yang membuat pengontrol cocok dengan mesin yang dikontrol.

Semua ini berada di SRAM pada papan, didukung oleh baterai. Ketika papan baru dipasang, SRAM mulai kosong.

Hal ini membuat situasi cadangan sebelum penggantian papan sangat penting.

Sebelum menghapus papan asli, cadangan lengkap melalui fungsi I / O data CNC harus menangkap parameter CNC, parameter PMC, program tangga PMC, kompensasi kesalahan pitch,dan semua program bagian yang disimpan.

Dengan cadangan ini, pemulihan data setelah instalasi adalah prosedur yang terdefinisi dan sistematis.

Tanpa itu, rekonstruksi set parameter mesin dari dokumentasi adalah proses yang panjang dan rentan terhadap kesalahan.

FAQ

Q1: CNC i-A menunjukkan alarm sistem saat menyala yang mengacu pada kesalahan ROM atau FROM. Apakah A16B-3200-0521 penyebabnya?

Alarm kesalahan FROM pada saat startup menunjukkan kegagalan membaca modul FROM yang berisi perangkat lunak operasi CNC.

Modul FROM adalah komponen plug-in pada A16B-3200-0521. Sebelum menyimpulkan papan utama telah gagal, periksa apakah modul FROM dipasang dengan benar di soketnya.

Modul FROM yang sebagian duduk menghasilkan kesalahan membaca FROM yang tampak identik dengan kegagalan papan.

Setel ulang modul FROM dan coba lagi. Jika kesalahan tetap terjadi dengan modul yang dipasang dengan benar, modul FROM itu sendiri mungkin rusak.

T2: Setelah mesin telah disimpan selama 18 bulan, pengontrol i-A gagal mempertahankan parameternya melalui siklus daya.

Kegagalan retensi parameter setelah penyimpanan yang diperpanjang hampir selalu masalah kelelahan baterai, bukan kegagalan papan.

Baterai SRAM pada A16B-3200-0521 memiliki umur yang terbatas.

Setelah 18 bulan tanpa mesin dihidupkan, baterai mungkin telah terisi di bawah ambang retensi SRAM.

Ganti baterai, lalu kembalikan parameter dari cadangan.

Papan itu sendiri tidak salah kecuali masalah tetap setelah penggantian baterai dan pemulihan parameter.

T3: CNC berjalan dengan benar tetapi kadang-kadang menampilkan kesalahan komunikasi antara CPU dan panel operator, kemudian pulih.

Kesalahan komunikasi intermiten CPU-to-panel yang memulihkan diri sendiri menunjukkan masalah konektor atau kabel antara papan CPU mandiri dan antarmuka panel operator, bukan papan CPU yang gagal.

Periksa kabel dan konektor di jalur komunikasi tampilan.

Periksa apakah semua konektor sudah dipasang dan tidak ada pin yang rusak.

Kesalahan intermiten yang dapat disebabkan oleh masalah koneksi tidak harus dikaitkan dengan papan sampai jalur koneksi dikonfirmasi baik.

P4: Sebuah pengganti A16B-3200-0521 digambarkan sebagai "diperbaharui". Apa yang melibatkan renovasi yang tepat dari papan CPU utama?

Renovasi papan CPU utama yang tepat menangani komponen yang paling mungkin gagal selama masa pakai: penggantian baterai cadangan SRAM dengan sel baru dengan spesifikasi yang benar;pemeriksaan semua kondensator elektrolitik pada papan untuk degradasi; pembersihan kontak konektor; dan pengujian fungsional dalam sistem CNC i-A lengkap termasuk verifikasi urutan boot, beban parameter dan retensi, dan komunikasi servo melalui FSSB.

Sebuah papan yang diperbaharui harus dilengkapi dengan garansi yang terdokumentasi yang mencakup fungsi papan untuk jangka waktu yang ditentukan.

P5: Beberapa papan di i-A controller berasal dari periode produksi yang sama. Apakah layak untuk mengganti A16B-3200-0521 secara proaktif sebelum gagal, mengingat usianya?

Penggantian proaktif adalah strategi yang masuk akal jika mesin kritis produksi dan kegagalan papan akan menyebabkan downtime yang signifikan.

Namun, CPU utama A16B-3200-0521 adalah komponen solid-state yang relatif kuat.Kondensator degradasi) dapat digunakan tanpa penggantian papan penuh.

Penggantian baterai setiap tahun dan pemeriksaan visual periodik kondensator papan dapat memperpanjang umur layanan secara signifikan.

Sebuah A16B-3200-0521 cadangan yang diuji yang disimpan di lokasi memberikan asuransi terhadap kegagalan tanpa gangguan penggantian proaktif yang direncanakan.
